PVCはケーブルの絶縁
>
|
| 起源の場所 | 中国 |
| ブランド名 | QINGDAO YICABLE CABLE |
| 証明 | ISO,CE,IEC,KEMA,CCC |

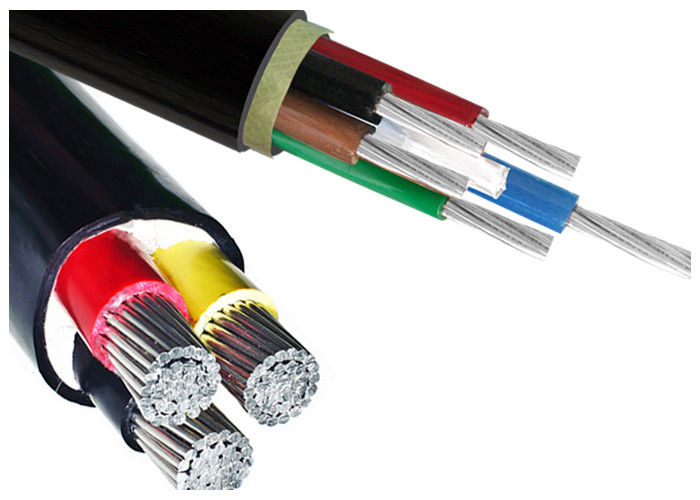

地下電動PVC隔熱ケーブル 1.5sqmm - 800sqmm 2年間の保証
建設
| 指揮者 | IEC 60228 による銅/アルミニウム導体 |
| ≤6mm2 固体 (1級) | |
| >6mm2の線 (クラス2) | |
| ≥50mm2の形状の導体 | |
| 銅:柔軟な導体 (クラス5) はオプションです. | |
| 断熱装置 | PVC (ポリビニルクロリッド) 75°C,色々な色で選べる |
| メタリックスクリーンオプション | 銅テープまたは銅線を編み込み 選択可能 |
| 装甲はオプション | 単核ケーブル用アルミワイヤまたはステンレスステールテープ,多核ケーブル用鋼ワイヤまたはステンレステープ |
| 蓋 | PVCまたはFR-PVCタイプST2からIEC60502 黒または赤またはカスタマイズ |
設置
1設置温度は20°Cを超えない.環境温度は0°C未満である場合は,ケーブルを予熱する必要があります.
2ケーブルの曲がり半径は 8 倍未満でなければならない.
3設置後,ケーブルは15分間 3.5kV DCでスタンド電圧テストを受けなければならない.
申請
PVC絶縁ケーブルは,電源配送および電源伝送線として,定電圧0.6/1KVで使用されます. 外部では,エネルギー公益事業および照明ケーブルとして,ケーブル管,地下で,通常の水と塩水の下に,特に作られている場合.
基準
国際:IEC 60502,IEC 60228 (FR型のみのIEC 60332-3)
中国:GB/T 12706 (FR型のみのGB/T 18380-3)
要求に応じて,BS,DIN,ICEAなどの他の規格
技術パラメータ
| 導体の横断面 | 断熱材の厚さ | 蓋の厚さ | ケーブル直径 | 20 °C (Cu) の電導体の最大抵抗 | 導体の最大抵抗 20 °C (Al) | 試験電圧 (AC) |
| mm2 | mm | mm | mm | オム/km | KV/5分 | |
| 1.5 | 0.8 | 1.4 | 6.1 | 12.1 | - | 3.5 |
| 2.5 | 0.8 | 1.4 | 6.5 | 7.41 | 12.1 | 3.5 |
| 4 | 1.0 | 1.4 | 7.4 | 4.61 | 7.41 | 3.5 |
| 6 | 1.0 | 1.4 | 7.9 | 3.08 | 4.61 | 3.5 |
| 10 | 1.0 | 1.4 | 9.2 | 1.83 | 3.02 | 3.5 |
| 16 | 1.0 | 1.4 | 10.3 | 1.15 | 1.91 | 3.5 |
| 25 | 1.2 | 1.4 | 12.0 | 0.73 | 1.20 | 3.5 |
| 35 | 1.1 | 1.4 | 13.2 | 0.524 | 0.868 | 3.5 |
| 50 | 1.4 | 1.4 | 14.9 | 0.387 | 0.641 | 3.5 |
| 70 | 1.6 | 1.4 | 16.7 | 0.268 | 0.443 | 3.5 |
| 95 | 1.6 | 1.5 | 19.3 | 0.193 | 0.320 | 3.5 |
| 120 | 1.8 | 1.5 | 20.9 | 0.153 | 0.253 | 3.5 |
| 150 | 2.0 | 1.6 | 23.1 | 0.124 | 0.206 | 3.5 |
| 185 | 2.2 | 1.7 | 25.6 | 0.0991 | 0.164 | 3.5 |
| 240 | 2.4 | 1.8 | 28.8 | 0.0754 | 0.125 | 3.5 |
| 300 | 2.6 | 1.9 | 31.9 | 0.060 | 0.100 | 3.5 |
| 400 | 2.6 | 2.0 | 35.5 | 0.0470 | 0.0778 | 3.5 |
| 500 | 2.8 | 2.1 | 39.7 | 0.0366 | 0.0605 | 3.5 |
| 630 | 2.9 | 2.2 | 43.7 | 0.0283 | 0.0469 | 3.5 |
| 800 | 2.9 | 2.4 | 46.1 | 0.0221 | 0.0367 | 3.5 |
| 導体の横断面 | 断熱材の厚さ | 蓋の厚さ | ケーブル直径 | 20 °C (Cu) の電導体の最大抵抗 | 導体の最大抵抗 20 °C (Al) | 試験電圧 (AC) |
| mm2 | mm | mm | mm | オム/km | オム/km | KV/5分 |
| 2x1 について5 | 0.8 | 1.8 | 10.5 | 12.1 | - | 3.5 |
| 2x2 について5 | 0.8 | 1.8 | 11.3 | 7.41 | 12.1 | 3.5 |
| 2x4 | 1.0 | 1.8 | 13.1 | 4.61 | 7.41 | 3.5 |
| 2×6 | 1.0 | 1.8 | 14.1 | 3.08 | 4.61 | 3.5 |
| 2x10 | 1.0 | 1.8 | 16.7 | 1.83 | 3.02 | 3.5 |
| 2x16 | 1.0 | 1.8 | 18.8 | 1.15 | 1.91 | 3.5 |
| 2×25 | 1.2 | 1.8 | 22.2 | 0.73 | 1.20 | 3.5 |
| 2x35 | 1.1 | 1.8 | 24.5 | 0.524 | 0.868 | 3.5 |
| 2x50 | 1.4 | 1.8 | 21.8 | 0.387 | 0.641 | 3.5 |
| 2x70 | 1.6 | 1.9 | 24.7 | 0.268 | 0.443 | 3.5 |
| 2x95 | 1.6 | 2.0 | 29.2 | 0.193 | 0.320 | 3.5 |
| 2x120 | 1.8 | 2.1 | 31.3 | 0.153 | 0.253 | 3.5 |
| 2x150 | 2.0 | 2.2 | 34.7 | 0.124 | 0.206 | 3.5 |
| 2×185 | 2.2 | 2.4 | 37.9 | 0.0991 | 0.164 | 3.5 |
| 2x240 | 2.4 | 2.4 | 44.3 | 0.0754 | 0.125 | 3.5 |
| 2×300 | 2.6 | 2.5 | 49.0 | 0.060 | 0.100 | 3.5 |
| 2×400 | 2.6 | 2.8 | 56.0 | 0.0470 | 0.0778 | 3.5 |
| 導体の横断面 | 断熱材の厚さ | 蓋の厚さ | ケーブル直径 | 20 °C (Cu) の電導体の最大抵抗 | 導体の最大抵抗 20 °C (Al) | 試験電圧 (AC) |
| mm2 | mm | mm | mm | オム/km | オム/km | KV/5分 |
| 3x1 について5 | 0.8 | 1.8 | 10.9 | 12.1 | - | 3.5 |
| 3×2 について5 | 0.8 | 1.8 | 11.8 | 7.41 | 12.1 | 3.5 |
| 3×4 | 1.0 | 1.8 | 13.7 | 4.61 | 7.41 | 3.5 |
| 3×6 | 1.0 | 1.8 | 14.8 | 3.08 | 4.61 | 3.5 |
| 3×10 | 1.0 | 1.8 | 17.6 | 1.83 | 3.02 | 3.5 |
| 3x16 | 1.0 | 1.8 | 19.9 | 1.15 | 1.91 | 3.5 |
| 3×25 | 1.2 | 1.8 | 23.6 | 0.73 | 1.20 | 3.5 |
| 3x35 | 1.1 | 1.8 | 26.1 | 0.524 | 0.868 | 3.5 |
| 3×50 | 1.4 | 1.8 | 26.5 | 0.387 | 0.641 | 3.5 |
| 3x70 | 1.6 | 2.0 | 28.8 | 0.268 | 0.443 | 3.5 |
| 3x95 | 1.6 | 2.1 | 33.6 | 0.193 | 0.320 | 3.5 |
| 3x120 | 1.8 | 2.2 | 37.1 | 0.153 | 0.253 | 3.5 |
| 3×150 | 2.0 | 2.3 | 41.9 | 0.124 | 0.206 | 3.5 |
| 3x185 | 2.2 | 2.5 | 45.9 | 0.0991 | 0.164 | 3.5 |
| 3x240 | 2.4 | 2.7 | 51.8 | 0.0754 | 0.125 | 3.5 |
| 3×300 | 2.6 | 2.9 | 55.3 | 0.060 | 0.100 | 3.5 |
| 3x400 | 2.6 | 3.0 | 60.6 | 0.0470 | 0.0778 | 3.5 |
| 導体の横断面 | 断熱材の厚さ | 蓋の厚さ | ケーブル直径 | 20 °C (Cu) の電導体の最大抵抗 | 導体の最大抵抗 20 °C (Al) | 試験電圧 (AC) |
| mm2 | mm | mm | mm | オム/km | オム/km | KV/5分 |
| 3x4+1x2は,この2つの2つの2つの2つの3つの3つの2つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの3つの35 | 1.0 | 1.8 | 14.3 | 4.61 | 7.41 | 3.5 |
| 3x6+1x4 | 1.0 | 1.8 | 15.8 | 3.08 | 4.61 | 3.5 |
| 3x10+1x6 | 1.0 | 1.8 | 18.5 | 1.83 | 3.02 | 3.5 |
| 3x16+1x10 | 1.0 | 1.8 | 21.1 | 1.15 | 1.91 | 3.5 |
| 3x25+1x16 | 1.2 | 1.8 | 24.9 | 0.73 | 1.20 | 3.5 |
| 3x35+1x16 | 1.2 | 1.8 | 27.1 | 0.524 | 0.868 | 3.5 |
| 3x50+1x25 | 1.4 | 1.9 | 30.4 | 0.387 | 0.641 | 3.5 |
| 3x70+1x35 | 1.4 | 2.0 | 33.9 | 0.268 | 0.443 | 3.5 |
| 3x95+1x50 | 1.6 | 2.2 | 39.5 | 0.193 | 0.320 | 3.5 |
| 3x120+1x70 | 1.6 | 2.3 | 44.0 | 0.153 | 0.253 | 3.5 |
| 3x150+1x70 | 1.8 | 2.4 | 48.5 | 0.124 | 0.206 | 3.5 |
| 3x185+1x95 | 2.0 | 2.6 | 53.3 | 0.0991 | 0.164 | 3.5 |
| 3x240+1x120 | 2.2 | 2.8 | 55.0 | 0.0754 | 0.125 | 3.5 |
| 3x300+1x150 | 2.4 | 3.1 | 59.8 | 0.060 | 0.100 | 3.5 |
| 3x400+1x240 | 2.6 | 3.3 | 66.0 | 0.0470 | 0.0778 | 3.5 |
| 導体の横断面 | 断熱材の厚さ | 蓋の厚さ | ケーブル直径 | 20 °C (Cu) の電導体の最大抵抗 | 導体の最大抵抗 20 °C (Al) | 試験電圧 (AC) |
| mm2 | mm | mm | mm | オム/km | オム/km | KV/5分 |
| 4x2 について5 | 0.8 | 1.8 | 12.7 | 7.41 | 12.1 | 3.5 |
| 4×4 | 1.0 | 1.8 | 14.9 | 4.61 | 7.41 | 3.5 |
| 4×6 | 1.0 | 1.8 | 16.1 | 3.08 | 4.61 | 3.5 |
| 4x10 | 1.0 | 1.8 | 19.2 | 1.83 | 3.02 | 3.5 |
| 4x16 | 1.0 | 1.8 | 21.7 | 1.15 | 1.91 | 3.5 |
| 4×25 | 1.2 | 1.8 | 25.9 | 0.73 | 1.20 | 3.5 |
| 4x35 | 1.1 | 1.8 | 28.7 | 0.524 | 0.868 | 3.5 |
| 4x50 | 1.4 | 1.9 | 30.4 | 0.387 | 0.641 | 3.5 |
| 4x70 | 1.6 | 2.1 | 33.9 | 0.268 | 0.443 | 3.5 |
| 4x95 | 1.6 | 2.2 | 39.7 | 0.193 | 0.320 | 3.5 |
| 4x120 | 1.8 | 2.4 | 44.2 | 0.153 | 0.253 | 3.5 |
| 4x150 | 2.0 | 2.0 | 48.7 | 0.124 | 0.206 | 3.5 |
| 4x185 | 2.2 | 2.7 | 53.5 | 0.0991 | 0.164 | 3.5 |
| 4x240 | 2.4 | 2.9 | 55.4 | 0.0754 | 0.125 | 3.5 |
| 4×300 | 2.6 | 3.0 | 61.0 | 0.060 | 0.100 | 3.5 |
| 4x400 | 2.6 | 3.2 | 70.0 | 0.0470 | 0.0778 | 3.5 |
| 導体の横断面 | 断熱材の厚さ | 蓋の厚さ | ケーブル直径 | 20 °C (Cu) の電導体の最大抵抗 | 導体の最大抵抗 20 °C (Al) | 試験電圧 (AC) |
| mm2 | mm | mm | mm | オム/km | オム/km | KV/5分 |
| 4x4+1x2です.5 | 1.0 | 1.8 | 15.6 | 4.61 | 7.41 | 3.5 |
| 4x6+1x4 | 1.0 | 1.8 | 17.4 | 3.08 | 4.61 | 3.5 |
| 4x10+1x6 | 1.0 | 1.8 | 20.3 | 1.83 | 3.02 | 3.5 |
| 4x16+1x10 | 1.0 | 1.8 | 23.3 | 1.15 | 1.91 | 3.5 |
| 4x25+1x16 | 1.2 | 1.8 | 27.6 | 0.73 | 1.20 | 3.5 |
| 4x35+1x16 | 1.1 | 1.8 | 30.3 | 0.524 | 0.868 | 3.5 |
| 4x50+1x25 | 1.4 | 2.0 | 35.8 | 0.387 | 0.641 | 3.5 |
| 4x70+1x35 | 1.6 | 2.1 | 39.9 | 0.268 | 0.443 | 3.5 |
| 4x95+1x50 | 1.6 | 2.3 | 46.0 | 0.193 | 0.320 | 3.5 |
| 4x120+1x70 | 1.8 | 2.5 | 51.0 | 0.153 | 0.253 | 3.5 |
| 4x150+1x70 | 2.0 | 2.6 | 55.4 | 0.124 | 0.206 | 3.5 |
| 4x185+1x95 | 2.2 | 2.8 | 61.9 | 0.0991 | 0.164 | 3.5 |
| 4x240+1x120 | 2.4 | 3.0 | 69.7 | 0.0754 | 0.125 | 3.5 |
| 4x300+1x150 | 2.6 | 3.2 | 74.3 | 0.060 | 0.100 | 3.5 |
| 4x400+1x240 | 2.6 | 3.4 | 79.1 | 0.0470 | 0.0778 | 3.5 |
| 導体の横断面 | 断熱材の厚さ | 蓋の厚さ | ケーブル直径 | 20 °C (Cu) の電導体の最大抵抗 | 導体の最大抵抗 20 °C (Al) | 試験電圧 (AC) |
| mm2 | mm | mm | mm | オム/km | オム/km | KV/5分 |
| 5×2 について5 | 0.8 | 1.8 | 13.6 | 7.41 | 12.1 | 3.5 |
| 5x4 | 1.0 | 1.8 | 16.1 | 4.61 | 7.41 | 3.5 |
| 5x6 | 1.0 | 1.8 | 17.7 | 3.08 | 4.61 | 3.5 |
| 5×10 | 1.0 | 1.8 | 21.0 | 1.83 | 3.02 | 3.5 |
| 5x16 | 1.0 | 1.8 | 23.8 | 1.15 | 1.91 | 3.5 |
| 5x25 | 1.2 | 1.8 | 28.7 | 0.73 | 1.20 | 3.5 |
| 5x35 | 1.2 | 1.9 | 32.0 | 0.524 | 0.868 | 3.5 |
| 5x50 | 1.4 | 2.1 | 37.4 | 0.387 | 0.641 | 3.5 |
| 5x70 | 1.4 | 2.2 | 41.7 | 0.268 | 0.443 | 3.5 |
| 5x95 | 1.6 | 2.4 | 48.1 | 0.193 | 0.320 | 3.5 |
| 5x120 | 1.6 | 2.5 | 53.0 | 0.153 | 0.253 | 3.5 |
| 5x150 | 1.8 | 2.7 | 58.6 | 0.124 | 0.206 | 3.5 |
| 5x185 | 2.0 | 2.9 | 65.1 | 0.0991 | 0.164 | 3.5 |
| 5×240 | 2.2 | 3.1 | 72.1 | 0.0754 | 0.125 | 3.5 |
| 5×300 | 2.4 | 3.4 | 80.1 | 0.060 | 0.100 | 3.5 |
| 5×400 | 2.6 | 3.6 | 87.0 | 0.0470 | 0.0778 | 3.5 |
主要な特性
| 違う 違う | 試験項目 | 資産 | ||
| 1 | 建設 | テーブルに載っている | ||
| 2 | 導体抵抗 | テーブルに載っている | ||
| 3 | 試験電圧 | AC 3.5kV 5分 | 壊れていない | |
| 4 | マキニカルプロパティ 老化前 | 張力強度 | 断熱装置 | ミニ 12.5N/mm2 |
| 蓋 | ミニ 12.5N/mm2 | |||
| 断裂時の長さ | 断熱装置 | 150% | ||
| 蓋 | 150% | |||
| 老化後の機械的特性 | 張力強度 | 断熱装置 | 100°C±2°C7日 ミニ 12.5N/mm2 | |
| 蓋 | 100°C±2°C7日 ミニ 12.5N/mm2 | |||
| 引力強度が異なるバルブ | 断熱装置 | 100°C±2°C7日間 最大25% | ||
| 蓋 | 100°C±2°C7日間 最大25% | |||
| 断裂時の長さ | 断熱装置 | 100°C±2°C7日間 最低150% | ||
| 蓋 | 100°C±2°C7日間 最低150% | |||
| 引力強度が異なるバルブ | 断熱装置 | 100°C±2°C7日間 最大25% | ||
| 蓋 | 100°C±2°C7日間 最大25% | |||
| 5 | 耐火性 | IEC60332 - 3 | ||
| 6 | 断熱抵抗の定数 | 20°Cで最低 | 36.7 | |
| キ MΩ.km | 70°Cで最小限 | 0.037 | ||
梱包と輸送注文ごとに最も厳格な配達スケジュールを満たすことができます.ケーブルの配送の遅延は,プロジェクト全体の遅延とコストの過大に寄与するので,期限の遵守は常に最優先事項です.
ケーブルは木製のロール,波紋箱,コイルで供給される.ケーブル端は,水分からケーブル端を保護するためにBOPPセルフアデッシブテープと非ヒグロスコピーシールキャップで密封されている.要求されるマークは,顧客の要求に応じて,気象に耐える材料でドラムの外側に印刷されなければならない..
サービス後のコミットメント:上海シェンハワケーブル (グループ) は,シェンハワの原則"最高の企業を目指し,最高の製品を生産し,最高のサービスを提供し,最高のブランドを確立する"品質を第一に重視する商品の高品質とゼロの欠陥を達成する努力をしています. したがって,すべてのクライアントは,上級品質と欠陥のないサービスから完全に恩恵を受けることができます."最善を尽くす"という シェンフワの精神を"相互に勝利"は,すべてのクライアントと長期的かつ安定した関係を確立したいです.
1顧客は神です 私たちはすべてのクライアントを大切にします
2無料の販売前サービスです. 我々はすべてのクライアントのために最高の提案を提供します.
3. 良き販売サービス. 我々は,無料の相対的な製品操作,保守のヒントと設置の開始を提供します
顧客との協力関係を確立する際の技術コンサルティングサービス
4. 販売後の配慮したサービス. 私たちの製品は,PICCによって保証されています ((中国人民保険会社).
設置後12ヶ月以内に無料のメンテナンスとデバッグを行う (誤用を除く).
5上海では24時間以内に 問題を解決します
624時間ホットライン電話サービスです. 私たちは専門的な人を任命します.
私たちは常に"品質は生命線,サービスがラセッサーです"と強く信じています.
上海シェンフアケーブル (グループ) 株式会社
よくある質問
Q: 返信を受けるのにどれくらい時間がかかりますか?
A: ほとんどの引数は24時間以内に返却されますが,特別な建造物であれば,それ以上時間がかかります.
Q: 製品にはどんな保証がありますか?
A: SHANケーブルは,私たちのすべての製品,ワイヤー,ケーブル,およびより多くの欠陥から自由であることを保証します. 我々は,両当事者によって合意された品質を満たさないすべての製品を取り戻します.具体的な条件は以下の通りです:
1契約書に規定された保証期間を遵守することを保証します自転車配送網のケーブルとワイヤの調達のための購入注文の下で供給された商品
2この仕様に従って製造され 商品は新しいもので 未使用で 最新のモデルです我々は,契約の要件を厳密に順応して商品を供給します..
3保証は,商品又はその一部が,SCCに記載された最終目的地に配達され,受け入れられた後12ヶ月間有効である.または,原産国の港または加載場所から出荷した日から18ヶ月間 (18)期間が先ず終了する期間が決まる.
4保証期間中,購入者は,商品の品質に問題がある場合は,製造者に直接書面形式または代理人によって宣言することができます.製造者は,合理的な時間内に修理または交換を行う.そして,それに関連するすべての費用を負担します.
Q: 電線やケーブル以外にも 製品がありますか?
A: ワイヤとケーブルは私たちの強みですが,私たちは接続器,ケーブル組立物,ケーブルツールも販売しています.
