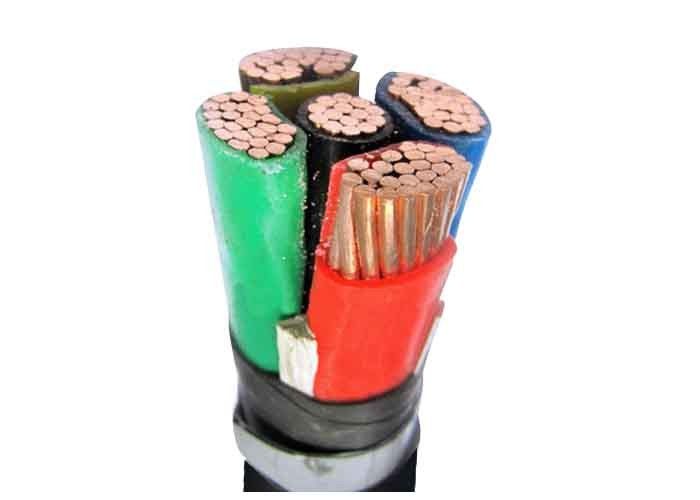

5 コア CU / PVC/STA/PVC ケーブル CE 1kV 銅導体 PVC 絶縁ケーブル
工事:
導体 : IEC 60228 に準拠したアニール銅導体
≤6mm2 ソリッド (クラス 1) またはより線 (クラス 2)
＞6mm2撚線（クラス2）
フレキシブル導体(クラス5)はオプションです。
絶縁体：PVC(ポリ塩化ビニル) 75℃
金属スクリーン (オプション) : 銅テープまたは銅線編組 (オプション)
外装オプション: : 単芯ケーブルの場合はアルミニウム線またはステンレス鋼テープ、多芯ケーブルの場合は鋼線または鋼テープ
シース: PVC または FR-PVC タイプ ST2、IEC 60502 準拠、黒または赤、またはカスタマイズ
インストール:
1. 設置温度は20℃を超えてはなりません。周囲温度が0℃より低い場合は、ケーブルを予熱する必要があります。
2. ケーブルの曲げ半径は 8 倍以上にしてください。
3. 取り付け後、ケーブルを 15 分間スタンド電圧テストする必要があります。 3.5kv DC
アプリケーション:
PVC絶縁ケーブルは、定格電圧0.6/1KVの配電線および送電線として使用されます。エネルギーユーティリティケーブルや照明ケーブルとして屋外、ケーブルダクト内、地下、特別に作られた場合は普通水および塩水中で使用されます。
規格:
国際規格：IEC 60502、IEC 60228、（FRタイプのみIEC 60332-3）
中国：GB/T 12706、(FRタイプのみGB/T 18380-3)
ご要望に応じて、BS、DIN、ICEA などのその他の規格も対応可能
技術パラメータ
| 導体断面図 | 断熱材の厚さ | シースの厚さ | おおよそのケーブル直径 | 20℃における導体の最大抵抗 | 試験電圧(AC) |
| mm2 | mm | mm | mm | オーム/キロ | KV/5分 |
| 5x2.5 | 0.8 | 1.8 | 13.6 | 7.41 | 3.5 |
| 5x4 | 1.0 | 1.8 | 16.1 | 4.61 | 3.5 |
| 5x6 | 1.0 | 1.8 | 17.7 | 3.08 | 3.5 |
| 5x10 | 1.0 | 1.8 | 21.0 | 1.83 | 3.5 |
| 5x16 | 1.0 | 1.8 | 23.8 | 1.15 | 3.5 |
| 5x25 | 1.2 | 1.8 | 28.7 | 0.73 | 3.5 |
| 5x35 | 1.2 | 1.9 | 32.0 | 0.524 | 3.5 |
| 5x50 | 1.4 | 2.1 | 37.4 | 0.387 | 3.5 |
| 5x70 | 1.4 | 2.2 | 41.7 | 0.268 | 3.5 |
| 5x95 | 1.6 | 2.4 | 48.1 | 0.193 | 3.5 |
| 5x120 | 1.6 | 2.5 | 53.0 | 0.153 | 3.5 |
| 5x150 | 1.8 | 2.7 | 58.6 | 0.124 | 3.5 |
| 5x185 | 2.0 | 2.9 | 65.1 | 0.0991 | 3.5 |
| 5x240 | 2.2 | 3.1 | 72.1 | 0.0754 | 3.5 |
| 5x300 | 2.4 | 3.4 | 80.1 | 0.060 | 3.5 |
| 5x400 | 2.6 | 3.6 | 87.0 | 0.0470 | 3.5 |
主な特性
| いいえ。 | テスト項目 | 財産 | ||
| 1 | 工事 | テーブルにリストされています | ||
| 2 | 導体抵抗 | テーブルにリストされています | ||
| 3 | 試験電圧 | AC3.5kV 5分 | 壊れていない | |
| 4 | 時効前の機械的特性 | 抗張力 | 絶縁 | 分。 12.5N/mm2 |
| シース | 分。 12.5N/mm2 | |||
| 破断伸び | 絶縁 | 分。 150% | ||
| シース | 分。 150% | |||
| 時効後の機械的性質 | 抗張力 | 絶縁 | 100℃±2℃7日以上12.5N/mm2 | |
| シース | 100℃±2℃7日以上12.5N/mm2 | |||
| 引張強度可変バルブ | 絶縁 | 100℃±2℃7日以内25% | ||
| シース | 100℃±2℃7日以内25% | |||
| 破断伸び | 絶縁 | 100℃±2℃7日間 Min.150% | ||
| シース | 100℃±2℃7日間 Min.150% | |||
| 引張強度可変バルブ | 絶縁 | 100℃±2℃7日以内25% | ||
| シース | 100℃±2℃7日以内25% | |||
| 5 | 難燃性 | IEC60332-3 | ||
| 6 | 絶縁抵抗定数 | 20℃以上 | 36.7 | |
| Ki MΩ.km | 70℃以上 | 0.037 | ||
梱包と発送: 注文ごとに最も厳密な納期スケジュールを満たすことができます。ケーブルの納品に遅延が生じると、プロジェクト全体の遅延やコストの超過につながる可能性があるため、期限を守ることが常に最優先事項となります。
ケーブルは木製リール、段ボール箱、コイルで供給されます。ケーブル端は BOPP 粘着テープと非吸湿性シーリング キャップで密封されており、ケーブル端を湿気から保護します。必要なマーキングは、顧客の要求に応じてドラムの外側に耐候性材料を使用して印刷されます。
アフターサービスへの取り組み:上海盛華電線（グループ）は「最高の企業を目指し、最高の製品を生産し、最高のサービスを提供し、最高のブランドを確立する」という盛華の理念を掲げ、品質第一の方針を主張し、商品の高品質と欠陥ゼロの達成に努めています。したがって、すべての顧客は Shenghua Cable の優れた品質と完璧なサービスから十分な恩恵を受けることができます。一方、私たちは「最善を尽くし、相互に利益を得る」という盛華の精神を遵守し、すべてのクライアントと長期的で安定した関係を構築したいと考えています。これにより、当社は以下のことを保証します。
1. お客様は神様です。私たちはすべてのクライアント、すべての協力を心から大切にします。
2. 無料の事前販売サービス。それぞれのお客様に最適なご提案をさせていただきます。
3.良い販売サービス。関連する製品の操作、メンテナンスのヒント、設置の試運転を無料で提供します。
お客様と協力関係を築く際の技術アドバイザリーサービス。
4.思慮深いアフターサービス。当社の製品はPICC(中国人民保険会社)の保証を受けています。私達はします
インストール後12ヶ月以内は無料でメンテナンスとデバッグを提供します（誤った使用を除く）。
5. 上海では24時間以内、他の地区では72時間以内に問題を解決することを保証します。
6. 24時間ホットライン電話サービス。専門家があなたの質問にタイムリーに回答します。
私たちは常に「品質は生命線、サービスは自由放任」であると強く信じています。これにより、私たちはより緊密になります。
上海盛華ケーブル（グループ）有限公司
