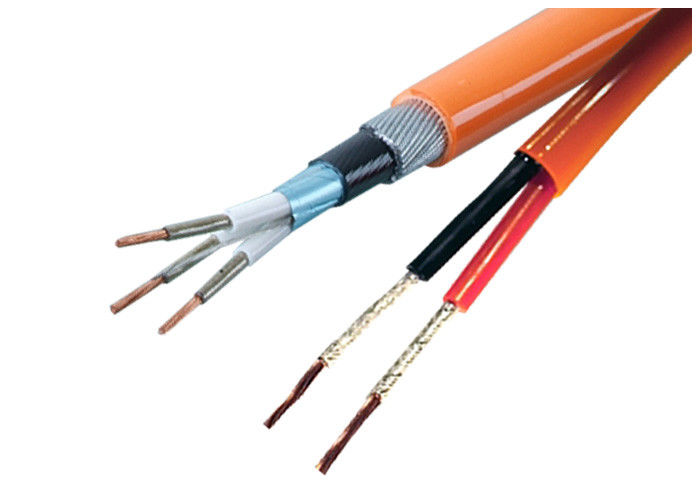

Steel Wire Armoured Muti Core CU / XLPE / PVC FRC Fire Proof Cable 0.6/1kV CE ROHS Certified

35kV以下の電源伝送および配送システムで電力を送信および配送するために使用されます. 一般的に電力,建設,鉱山,メタルルギー,石油化工産業と通信 油浸し紙断熱電源ケーブルを完全に交換し,PVC断熱電源ケーブルを部分的に交換する.

機能を使用する:

1定位電圧:Uo/U: 26/35kV, 21/35kV, 12/20kV (24kV), 8.7/10kV, 8.7/15kV, 6/6kV, 6/10kV
2核数:単核,3核
3長時間稼働する電導体の最大許容される稼働温度は90°Cである.短回路 (長時間稼働は最大で5秒を超えない).導体の最高温は250°Cを超えない..
4. DC 導体の抵抗は,GB/T3956-1997の規定を満たしています.
5敷設時,環境温度は0を下回らない.そうでない場合は,予備温めなければならない.
6ケーブルは水平落下制限なしに敷かれます. 3コアケーブルの折りたたみの半径はケーブルの外径の12倍未満でなければなりません.
7作業周波数電圧試験:

3.6kV以下のUoのケーブルについては: 2.5Uo+2kV/5分,穴を開けない.
3.6kV~18kVのUoのケーブルについては,穴がないまま3.5Uo/5min.
21kVと26kVのUoを持つケーブルについては,穴を抜かないまま2.5Uo/30分.

8部分放出試験: 放出量は,ケーブルでは1.73°C未満の10%を超えてはならない.

このシリーズには,以下が含まれます.

銅 (アルミ) のコア,XLPE 断熱された電源ケーブルと覆い.
銅 (アルミ) のコア,XLPE隔離,PE覆い電源ケーブル.
銅 (アルミ) のコア,XLPE断熱,鋼テープ装甲 PVC 覆い電源ケーブル
銅 (アルミニウム) のコア,XLPE断熱,鋼テープ装甲,PE覆い電源ケーブル
銅 (アルミニウム) のコア,XLPE隔熱,鋼鉄の電線装甲,PVCの電源ケーブル
銅 (アルミニウム) のコア,XLPE断熱,鋼鉄線装甲,PE覆い電源ケーブル

テクニカルデータ

定数電圧:0.6/1kV,1.8/3kV,6/10kV,8.7/10kV,8.7/15kV,12/20kV,18/30kV,21/35kV,26/35kV

最大電導体温度: 標準温度以下 (90°C緊急事態 (130°C短回路は5秒以上 (250°C) 条件について

環境温度は最低0°C,設置後,ケーブルが固定位置にある場合にのみ

折りたたみ半径: 20 x 単核の非装甲ケーブルのケーブルO.D

単核装甲ケーブルのケーブルO.D 15 x

15 x 多核型非装甲ケーブルのケーブルO.D

多コア装甲用ケーブルの12xケーブルO.D

設置

このケーブルは,チャネル,トレイ,または直接埋葬に設置することができます. ローカル電気コード,またはそれと同等の指示に従って推奨されます.装置内のエッチエンスによって,人の保護と製品の整合性が影響されないように.

1製品は主にIEC 60502規格に準拠しており,OEM要件およびBS標準,DIN標準,ASTM標準などの他の規格に従って生産することもできます.

電圧グレードは35kvまで,横切りの面積は400sqmmまで (銅またはアルミニウム電導体) することができます.電導体の長時間稼働温度は90度です.ショート回路では,電圧の回路は40度,電圧の回路は40度です.導体最高温は250度を超えてはならない.

2簡潔に説明します

単核または多核

銅またはアルミニウム導体

XLPE隔熱装置

銅のテープや銅のワイヤスクリーン

鋼鉄の電鉄線を装甲した

PVCまたはPEのシールド
