| 起源の場所 | 中国 |
| ブランド名 | QINGDAO YICABLE CABLE |
| 証明 | CE/KEMA/ISO/PCCC |

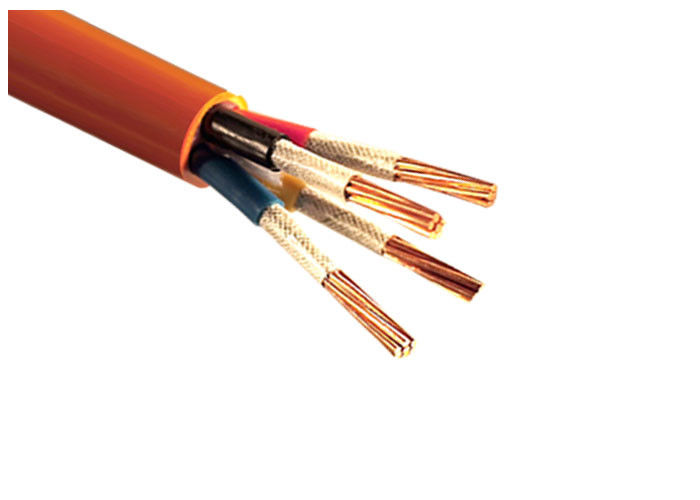

4 コアマイカテープスクリーン LV 0.6/1kV FRC 電源使用高温用
アプリケーション
XLPE電力ケーブルは、定格電圧35kV以下の送配電線に使用されます。PVC絶縁電力ケーブルと比較して、XLPE電力ケーブルは、電気的、機構的、耐熱性、耐老化性、耐環境ストレス性、耐化学腐食性に優れているだけでなく、構造が簡単で軽量、敷設による制限がなく、長期使用のための高温許容性を備えています。
規格
国際: IEC 60502-2、IEC 60228
中国: GB/T 12706.2-2008
その他の規格などリクエストに応じて BS、DIN、ICEA
技術データ
定格電圧:0.6KV
マックス。導体温度。： 普通 （90℃)、5秒以内の短絡(導体の最高温度は25℃以下であること0℃ )
分。 あ周囲のT従業員。:周囲温度が 0 度を下回る場合、ケーブルは予熱されます。℃
分。曲げ半径:シングルコアケーブル 20(d+D)±5%
多芯ケーブル 15(d+D)±5%
定格電圧: 0.6/1KV
範囲 公称値 断面：1芯：1.5mm2～300mm2 多芯：0.75mm2～35mm2
応用：
これらのケーブルは、火災警報器、火災警報器などの建物の重要なサービスに電力を供給するために設置されます。
スプリンクラー制御システム、非常用および避難用照明および煙制御システム、
高層ビルやアパート、空港、ショッピングセンター、映画館、道路や鉄道のトンネルなど
構造物
導体： クラス 1/2 平線軟銅線、単線またはより線、マイカテープ巻き
絶縁：XLPEまたはLSZHコンパウンド
シース：LSZHコンパウンド
コアの色:赤、黒、青、白（アクティブコア）、緑/黄（アースコア）、オレンジまたは赤または黒（シース）
最大。動作温度:ロールまたは木製ドラムごとに 100 メートル、または要件に応じて
生産能力 :20キロ/日
MOQ :小型5000メートル、大型1000メートル
証明書
CE、RoHS、CCC、KEMA、その他ご要望に応じて対応可能
| ノム。導体断面図 | 断熱材の厚さ | シース | 約 | 約 | 最大。導体の直流抵抗（20℃） | 試験電圧 | 電流定格 | |
| mm2 | mm | 厚さ | 外径 | 重さ | Ω/km | 交流 | ||
| mm | mm | kg/km | kV/5分 | 空中(A) | 土壌中(A) | |||
| 1×1.5 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 4×1.5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4×2.5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4×4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4×6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4×10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4×16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4×25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4×35 | 0.9 | 1.8 | 29.5 | 1772年 | 0.524 | 3.5 | 125 | 155 |
| 4×50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4×70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4×95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4×120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4×150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4×185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 4×240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 4×2.5+1×1.5 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4×4+1×2.5 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4×6+1×4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4×10+1×6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4×16+1×10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4×25+1×16 | 0.7 | 1.8 | 29 | 1556年 | 0.727 | 105 | 125 | |
| 4×35+1×16 | 0.9 | 1.9 | 31.4 | 1976年 | 0.524 | 125 | 155 | |
| 4×50+1×25 | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
| 4×70+1×35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 200 | 225 | |
| 4×95+1×50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
| 4×120+1×70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
| 4×150+1×70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
| 4×185+1×95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 375 | 390 | |
| 4×240+1×120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 | |
動作特性
1. PVC絶縁ケーブルの最大長時間動作温度は70°C、XLPE 90°Cです。
2. ケーブルの取り付け温度は 0°C 未満であってはなりません。
3. 最大短絡温度は次のとおりです:PVC 160°C を超えない、XLPE 250°C、5 秒以下;
4. ケーブル許容曲げ半径：D倍以上（D：ケーブル外径）
5. 完全な化学的安定性、酸、アルカリ、グリース、有機溶剤に対する耐性があり、難燃剤です。
