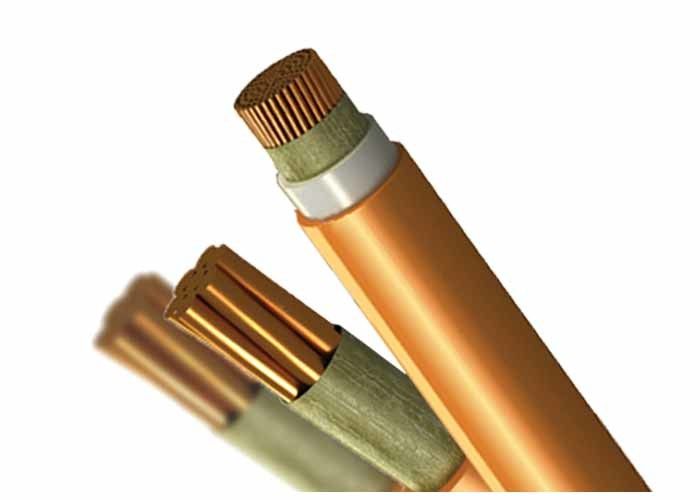

High Temperature Fire Retardant Cable Heat Resistant Wire 1000V 90 ℃
  • High Temperature Fire Retardant Cable Heat Resistant Wire 1000V 90 ℃
  • High Temperature Fire Retardant Cable Heat Resistant Wire 1000V 90 ℃
  • High Temperature Fire Retardant Cable Heat Resistant Wire 1000V 90 ℃
High Temperature Fire Retardant Cable Heat Resistant Wire 1000V 90 ℃

High Temperature Fire Retardant Cable Heat Resistant Wire 1000V 90 ℃

起源の場所 中国
ブランド名 QINGDAO YICABLE CABLE
証明 ROHS CE KEMA
製品詳細
使用温度:
90 ℃
タイプ:
低電圧 1000V
絶縁色:
オレンジまたは黒
関数:
耐火性
サンプル:
無料
応用:
屋内,トンネル,ケーブル溝,地下
ハイライト:

fire resistant wire

,

fire proof electrical cable

支払いと配送条件
最小注文数量
500メートル
価格
0.38-25.6USD/M
パッケージの詳細
木のドラムか場合
受渡し時間
スケジュールによって
支払条件
LC、T/T
供給の能力
200KM/MONTH
製品説明

高温耐火性ケーブル耐熱性ワイヤー 1000V 90 ℃

。



仕様

導体 : 平焼鈍し撚り線円形非圧縮銅または円形圧縮銅または成形銅
防火壁 : マイカテープ
絶縁 : XLPE（FR-200の場合）またはLSOH（FR-300の場合）
シース :

LSOH







耐火電力ケーブル、耐火電力ケーブルの用途

  • このケーブルは、電源を維持するために電気回路の完全性が重要な領域向けに特別に設計されています。アプリケーションの使用例は次のとおりです。 - 非常照明、制御および電源回路、火災警報システム、通信システム、エレベーターとエスカレーター、発電所、地下トンネル、下水処理計画、高層ビル、大量交通機関の地下旅客システム、空港、石油化学工場、ホテル、病院など。

工事 耐火電力ケーブル、耐火電力ケーブル用

導体 : 平焼鈍し撚り線円形非圧縮銅または円形圧縮銅または成形銅
防火壁 : マイカテープ
絶縁 : XLPE（FR-200の場合）またはLSOH（FR-300の場合）
シース : LSOH
絶縁色 :

2C – ブラウン&ブルー

3C – ブラウン、ブラック、グレー

4C – ブラウン、ブラック、グレー、ブルー

2C+E – ブラウン、ブルー + グリーン/イエロー

3C+E – ブラウン、ブラック、グレー + グリーン/イエロー

4C+E – ブラウン、ブラック、グレー、ブルー + グリーン/イエロー

5C 以上 – 白いコアに番号が印刷されています





注記：
1. 耐火タイプの低圧電源ケーブルも同梱しています。
2. 契約の際には、耐火タイプを指定する必要があります。たとえば、A タイプをご希望の場合は、「ZR」の末尾に「A」を追加して「ZRA」となります。A は通常、耐火性の高い場所で使用されます。プロパティは非常に必要です。 B と C は同じルールに従います。また、「ZR」の後ろに文字がない場合は「ZRC」に続いてのケーブル生産となります。



技術データ

定格電圧：0.6KV

最大。導体温度：通常（90℃）、短絡5秒以内（導体の最高温度は250℃以下）

分。周囲温度:周囲温度が 0°C 未満の場合、ケーブルは予熱されます。

分。曲げ半径: 単芯ケーブル 20(d+D)±5%、多芯ケーブル 15(d+D)±5%



ノム。導体断面図 断熱材の厚さ シース 約 約 最大。導体の直流抵抗（20℃） 試験電圧 電流定格
mm2 mm 厚さ 外径 重さ Ω/km 交流
    mm mm kg/km   kV/5分 空中(A) 土壌中(A)
1×1.5 0.7 1.8 7.7 81 12.1 3.5 22 33
1×2.5 0.7 1.8 8.1 95 7.41 3.5 31 43
1×4 0.7 1.8 8.5 114 4.61 3.5 41 56
1×6 0.7 1.8 9.1 137 3.08 3.5 52 70
1×10 0.7 1.8 10.3 189 1.83 3.5 71 94
1×16 0.7 1.8 11.4 254 1.15 3.5 92 120
1×25 0.9 1.8 12.9 359 0.727 3.5 120 155
1×35 0.9 1.8 13.9 460 0.524 3.5 150 185
1×50 1 1.8 15.5 606 0.387 3.5 180 220
1×70 1.1 1.8 17.5 808 0.268 3.5 230 270
1×95 1.1 1.8 19.3 1047 0.193 3.5 285 320
1×120 1.2 1.8 20.9 1289 0.153 3.5 335 365
1×150 1.4 1.8 22.9 1582年 0.124 3.5 385 410
1×185 1.6 1.8 25.2 1927年 0.0991 3.5 450 465
1×240 1.7 1.8 27.7 2458 0.0754 3.5 535 540
1×300 1.8 1.9 31.2 3096 0.0601 3.5 620 610
1×400 2 2 34.8 4064 0.047 3.5 720 695
2×1.5 0.7 1.8 12.7 172 12.1 3.5 20 27
2×2.5 0.7 1.8 13.5 204 7.41 3.5 26 35
2×4 0.7 1.8 14.6 247 4.61 3.5 34 45
2×6 0.7 1.8 15.5 300 3.08 3.5 43 57
2×10 0.7 1.8 18.1 418 1.83 3.5 60 77
2×16 0.7 1.8 20.2 563 1.15 3.5 83 105
2×25 0.9 1.8 23.2 800 0.727 3.5 105 125
2×35 0.9 1.8 25.2 1026 0.524 3.5 125 155
2×50 1 1.8 28.4 1338 0.387 3.5 160 185
2×70 1.1 1.9 32.6 1804年 0.268 3.5 200 225
2×95 1.1 2 36.4 2343 0.193 3.5 245 270
2×120 1.2 2.1 39.8 2891 0.153 3.5 285 310
2×150 1.4 2.3 44.2 3639 0.124 3.5 325 345
2×185 1.6 2.4 49 4458 0.0991 3.5 375 390
2×240 1.7 2.6 54.4 5696 0.0754 3.5 440 450
3×1.5 0.7 1.8 13.4 203 12.1 3.5 20 27
3×2.5 0.7 1.8 14.2 246 7.41 3.5 26 35
3×4 0.7 1.8 15.2 304 4.61 3.5 34 45
3×6 0.7 1.8 16.4 376 3.08 3.5 43 57
3×10 0.7 1.8 19.1 534 1.83 3.5 60 77
3×16 0.7 1.8 21.4 737 1.15 3.5 83 105
3×25 0.9 1.8 24.7 1063 0.727 3.5 105 125
3×35 0.9 1.8 26.9 1380 0.524 3.5 125 155
3×50 1 1.9 30.5 1837年 0.387 3.5 160 185
3×70 1.1 2 35 2490 0.268 3.5 200 225
3×95 1.1 2.1 39.1 3325 0.193 3.5 245 270
3×120 1.2 2.3 42.8 4120 0.153 3.5 285 310
3×150 1.4 2.4 47.5 5092 0.124 3.5 325 345
3×185 1.6 2.6 52.9 6245 0.0991 3.5 375 390
3×240 1.7 2.7 58.5 7996 0.0754 3.5 440 450
4×1.5 0.7 1.8 14.4 241 12.1 3.5 20 27
4×2.5 0.7 1.8 15.4 295 7.41 3.5 26 35
4×4 0.7 1.8 16.5 369 4.61 3.5 34 45
4×6 0.7 1.8 17.8 463 3.08 3.5 43 57
4×10 0.7 1.8 20.9 667 1.83 3.5 60 77
4×16 0.7 1.8 23.4 930 1.15 3.5 83 105
4×25 0.9 1.8 27.1 1351 0.727 3.5 105 125
4×35 0.9 1.8 29.5 1772年 0.524 3.5 125 155
4×50 1 1.9 38.4 2380 0.387 3.5 160 185
4×70 1.1 2 43.2 3302 0.268 3.5 200 225
4×95 1.1 2.2 47.3 4330 0.193 3.5 245 270
4×120 1.2 2.3 52.5 5374 0.153 3.5 285 310
4×150 1.4 2.5 58.3 6655 0.124 3.5 325 345
4×185 1.6 2.7 64.7 8246 0.0991 3.5 375 390
4×240 1.7 2.9 73.1 10569 0.0754 3.5 440 450
5×1.5 0.7 1.8 13.6 284 12.1 3.5 20 27
5×2.5 0.7 1.8 16.6 349 7.41 3.5 26 35
5×4 0.7 1.8 17.9 441 4.61 3.5 34 45
5×6 0.7 1.8 19.3 558 3.08 3.5 43 57
5×10 0.7 1.8 22.8 809 1.83 3.5 60 77
5×16 0.7 1.8 25.6 1135 1.15 3.5 83 105
5×25 0.9 1.8 29.7 1664年 0.727 3.5 105 125
5×35 0.9 1.9 32.6 2194 0.524 3.5 125 155
5×50 1 2 37.3 3013 0.387 3.5 160 185
5×70 1.1 2.1 42.9 4101 0.268 3.5 200 225
5×95 1.1 2.2 48.2 5382 0.193 3.5 245 270
5×120 1.2 2.4 52.7 6685 0.153 3.5 285 310
5×150 1.4 2.5 58.5 8363 0.124 3.5 325 345
5×185 1.6 2.7 65.1 10268 0.0991 3.5 375 390
5×240 1.7 3.1 72.3 13167 0.0754 3.5 440 450
3×2.5+1×1.5 0.7 1.8 15.2 254 7.41 3.5 26 35
3×4+1×2.5 0.7 1.8 16.3 352 4.61 3.5 34 45
3×6+1×4 0.7 1.8 17.5 440 3.08 3.5 43 57
3×10+1×6 0.7 1.8 20.1 616 1.83 3.5 60 77
3×16+1×10 0.7 1.8 22.8 865 1.15 3.5 83 105
3×25+1×16 0.7 1.8 26.2 1248 0.727 3.5 105 125
3×35+1×16 0.9 1.8 28 1557年 0.524 3.5 125 155
3×50+1×25 1 1.9 32 2120 0.387 3.5 160 185
3×70+1×35 1.1 2.1 36.7 2863 0.268 3.5 200 225
3×95+1×50 1.1 2.2 41.1 3854 0.193 3.5 245 270
3×120+1×70 1.2 2.4 45.6 4857 0.153 3.5 285 310
3×150+1×70 1.4 2.5 49.4 5808 0.124 3.5 325 345
3×185+1×95 1.6 2.7 55.1 7271 0.0991 3.5 375 390
3×240+1×120 1.7 2.9 60 9269 0.0754 3.5 440 450
3×2.5+2×1.5 0.7 1.8 18.8 299 7.41 3.5 26 35
3×4+2×2.5 0.7 1.8 20 405 4.61 3.5 34 45
3×6+2×4 0.7 1.8 21.5 513 3.08 3.5 43 57
3×10+2×6 0.7 1.8 24 708 1.83 3.5 60 77
3×16+2×10 0.7 1.8 27.1 1006 1.15   83 105
3×25+2×16 0.7 1.8 30.8 1448年 0.727   105 125
3×35+2×16 0.9 1.9 32.6 1760年 0.524   125 155
3×50+2×35 1 2.1 37.3 2427 0.387   160 185
3×70+2×35 1.1 2.2 42.1 3338 0.268   200 225
3×95+2×50 1.1 2.4 47.8 4426 0.193   245 270
3×120+2×70 1.2 2.5 52.6 5645 0.153   285 310
3×150+2×70 1.4 2.7 56.5 6587 0.124   325 345
3×185+2×95 1.6 2.9 62.9 8225 0.0991   375 390
3×240+2×120 1.7 3.1 69.3 10453 0.0754   440 450
4×2.5+1×1.5 0.7 1.8 16.5 313 7.41   26 35
4×4+1×2.5 0.7 1.8 17.7 424 4.61   34 45
4×6+1×4 0.7 1.8 19.1 535 3.08   43 57
4×10+1×6 0.7 1.8 22.1 760 1.83   60 77
4×16+1×10 0.7 1.8 25.1 1071 1.15   83 105
4×25+1×16 0.7 1.8 29 1556年 0.727   105 125
4×35+1×16 0.9 1.9 31.4 1976年 0.524   125 155
4×50+1×25 1 2.1 36 2689 0.387   160 185
4×70+1×35 1.1 2.2 41.1 3719 0.268   200 225
4×95+1×50 1.1 2.4 46.3 4903 0.193   245 270
4×120+1×70 1.2 2.5 51 6165 0.153   285 310
4×150+1×70 1.4 2.7 55.8 7431 0.124   325 345
4×185+1×95 1.6 2.9 62.1 9192 0.0991   375 390
4×240+1×120 1.7 3.1 68.8 11860 0.0754   440 450


High Temperature Fire Retardant Cable Heat Resistant Wire 1000V 90 ℃ 0
