| MOQ: | 1000 M |
| 価格: | 0.15-35.9 US$/M |
| standard packaging: | カスタマイズされた |
| Delivery period: | 条件によって |
| Supply Capacity: | 1 週あたりの 10km |

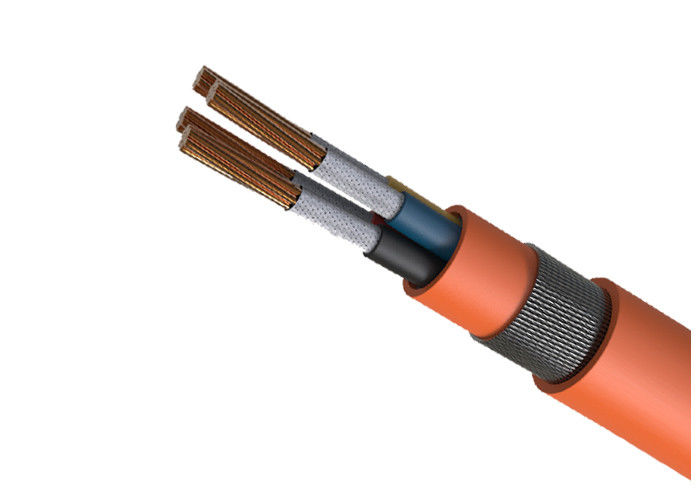

銅のコンダクターが付いている低電圧4の中心の耐火性ケーブル
評価される電圧:0.6/1KV
わずかな横断面の範囲:1つの中心:1.5 mm2 | 300 mm2多中心:0.75 mm2 | 35 mm2
私達の火性能ケーブルは力の配達を含む適用の増加された耐火性およびBS5266に会うように設計されているそれらの適用を含む火災警報システム、声の警報システムおよび緊急時の照明装置の補助制御のためにとりわけ設計されています。これらのケーブルは耐火性力の取付けのためのBS8519の条件の一部分になり、生命安全および消火の適用のためのケーブル システム制御します。
適用
電圧の送電そして配分ラインのために使用されて35kVで以下に評価しました。ポリ塩化ビニールによって絶縁される送電線によって比較されて、xlpeの送電線は低下を置くことによって優秀な電気、メカニズム、熱および老化抵抗力がある、環境の圧力抵抗力があり、化学防蝕、長期に働くことのためのまた単純構造、ライト級選手、制限、および高温手当の特徴をだけでなく、自慢しません。
標準
インターナショナル:IEC 60502-2、IEC 60228
中国:GB/T 12706.2-2008
技術的なデータ
評価される電圧:0.6/1kV、1.8/3kV、6/10kV、8.7/10kV、8.7/15kV、12/20kV、21/35kV、26/35kV
最高のコンダクターの温度:常態（90°C）、の下緊急事態（130°C）はまたは以上5 s （250の°C）の状態ショートしません。
Min. Ambient Temp。ケーブルが固定位置にある時だけ取付けの後の0°C、および
最少曲げ半径:単心の非装甲ケーブルのための20のxケーブルO.D
単心の装甲ケーブルのための15のxケーブルO.D
マルチコアの非装甲ケーブルのための15のxケーブルO.D
マルチコアの装甲ケーブルのための12のxケーブルO.D
指定
| Nom。コンダクターの横断面 | 絶縁材の厚さ | 外装 | およそ。 | およそ | 最高。コンダクター（20°C）のD.C. Resistance | 電圧をテストして下さい | 現在の評価 | |
| mm2 | mm | 厚さ | O.D. | 重量 | Ω/km | AC | ||
| mm | mm | kg/km | kV/5min | 空気（A） | 土（A） | |||
| 4×1.5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4×2.5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4×4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4×6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4×10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4×16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4×25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4×35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| 4×50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4×70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4×95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4×120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4×150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4×185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 4×240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 4×2.5+1×1.5 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4×4+1×2.5 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4×6+1×4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4×10+1×6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4×16+1×10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4×25+1×16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 105 | 125 | |
| 4×35+1×16 | 0.9 | 1.9 | 31.4 | 1976年 | 0.524 | 125 | 155 | |
| 4×50+1×25 | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
| 4×70+1×35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 200 | 225 | |
| 4×95+1×50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
| 4×120+1×70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
| 4×150+1×70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
| 4×185+1×95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 375 | 390 | |
| 4×240+1×120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 | |
オペレーティング特性
1. ポリ塩化ビニールによって絶縁されるケーブルの最高の長い間の実用温度は70°C、XLPE 90°Cです;
2. ケーブルの温度を取付けることは0°Cよりより少しべきではないです;
3. 最高の短絡の温度は次のとおりです:ポリ塩化ビニール160°Cを、XLPE 250°C、ないより多くのthan5秒超過しないため;
4. 割り当てる曲げ半径ケーブル:10 D回以下（D:ケーブルの外的な直径）
5. 酸に対して完全な化学安定性、抵抗力がある、アルカリ、グリースおよび有機溶剤およびflamerの抑制剤。
|
|
