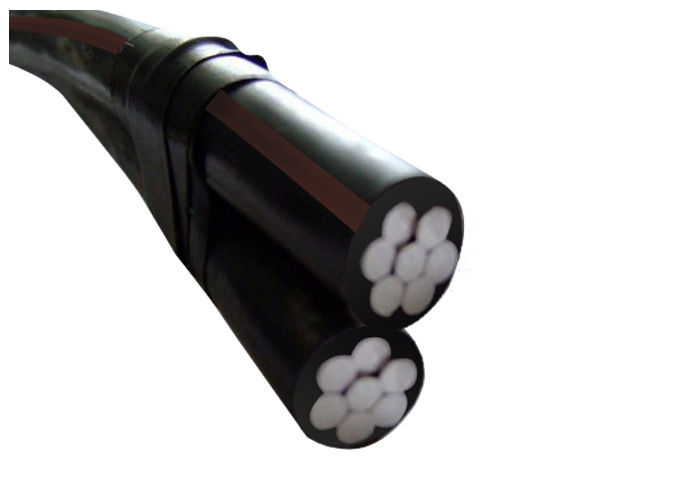

屋外の2つはアンテナによって束ねられるケーブル、XLPE/ポリ塩化ビニールの絶縁材ケーブルの芯を取ります
記述
頭上式の配分ラインのために設計されているアンテナによって束ねられるケーブルにAAACから絶縁されたアルミニウム段階のコンダクターがそれにらせん状に傷ついている成っている絶縁された中立メッセンジャーがあります。ケーブルは0.6/1の（1.2の） kVで評価され、IEC60502に合致します。
構造
1.Conductor:
a) 段階-段階のコンダクターは座礁したH68状態のアルミニウム コンダクターおよび密集させた回状です。
b) ニュートラルかメッセンジャー-ニュートラルまたはメッセンジャーのコンダクターは座礁したアルミ合金のコンダクターおよび密集させた回状です。
2. 絶縁材:
段階、中立コンダクターはポリエチレン（PE）と絶縁材として突き出ます。
1つの段階のコンダクター+ 1つのメッセンジャーのコンダクター
技術的な点のスケジュール
| 段階のコンダクター | |||||||||||
| わずかな横断面区域 | ² mmの | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| 中心の数 | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| ワイヤーの最小数 | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| わずかな絶縁材の厚さ | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| 絶縁された中心の直径 | mm | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| 最高。20℃のDCの抵抗 | ohm/km | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| 包囲された静かな風の現在の評価 | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||||
| コンダクターtemperature=75℃ | |||||||||||
| メッセンジャーのコンダクター | |||||||||||
| わずかな横断面区域 | ² mmの | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| ワイヤーの最小数 | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| わずかな絶縁材の厚さ | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| 絶縁された中心の直径 | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| 最高。20℃のDCの抵抗 | ohm/km | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| 計算される負荷を壊します | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| 完了されたケーブル | |||||||||||
| およそ全面的な直径 | mm | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| ケーブルのおよそ重量 | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| パッキング長さ | m/drum | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
