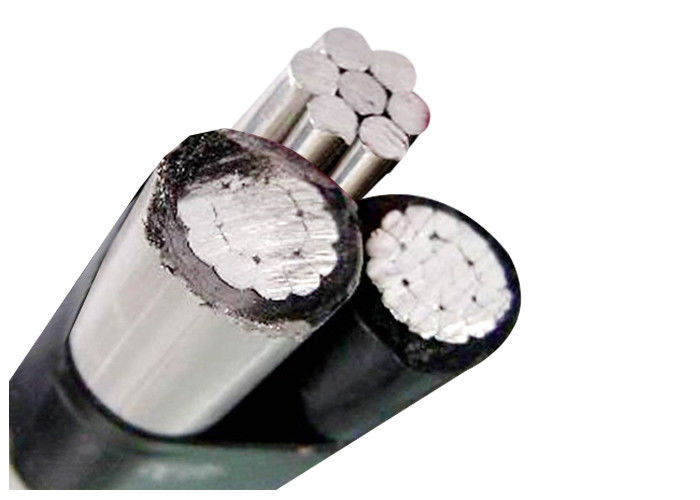

専門の空気の束ねられたケーブル、Triplex空気の電気ケーブルABC-AAAC
1.適用
空気の束ケーブルは基本的に送電線と頭上式のコンダクター間の妥協の構造です。ABCケーブルは地下ネットワークの費用が高い区域で特に使用されます。束は公共の照明のための1-2の付加的なコンダクターを含み、組を制御できます。
項目の部分
| 記号名 | 段階のコンダクター | 裸の自然 | 重量 | Ampacity | ||||||||
| サイズ及びいいえの | 絶縁材 | わずかなDiamerer | サイズ及びいいえの | 評価されるStength | XLPE | アルミニウム | 合計 | |||||
| ワイヤー | 厚さ | 裸 | OD | |||||||||
| mm | mm | mm | ワイヤー | kg | kg/km | kg/km | kg/km | A | ||||
| ザリガニ | 2/0-7 | 1.52 | 10.5 | 13.6 | 2-7 | 1270 | 146 | 487 | 631 | 210 | ||
| Sipho | 2/0-19 | 1.52 | 10.6 | 13.7 | 2-7 | 1270 | 147 | 487 | 634 | 210 | ||
| Dungenese | 2/0-7 | 1.52 | 10.5 | 13.6 | 2/0-7 | 2445 | 146 | 595 | 740 | 210 | ||
| シクロプス | 2/0-7 | 1.52 | 10.6 | 13.7 | 2/0-7 | 2445 | 147 | 595 | 743 | 210 | ||
| スラグ | 3/0-7 | 1.52 | 11.8 | 14.8 | 1/0-7 | 2023年 | 165 | 650 | 816 | 242 | ||
| Fulgur | 3/0-19 | 1.52 | 11.9 | 15.0 | 1/0-7 | 2023年 | 168 | 650 | 819 | 242 | ||
| Balanus | 3/0-19 | 2.03 | 11.9 | 16.0 | 1/0-7 | 2023年 | 216 | 650 | 868 | 242 | ||
| Stonecrab | 3/0-7 | 1.52 | 11.8 | 14.8 | 3/0-7 | 3080 | 165 | 752 | 917 | 242 | ||
| Flustra | 3/0-7 | 1.52 | 11.9 | 15.0 | 3/0-7 | 3080 | 168 | 752 | 920 | 242 | ||
| Crisia | 3/0-19 | 2.03 | 11.9 | 16.0 | 3/0-7 | 3080 | 216 | 752 | 969 | 242 | ||
| イカ | 4/0-7 | 1.52 | 13.3 | 16.3 | 2/0-7 | 2431 | 191 | 820 | 1011 | 279 | ||
| Arca | 4/0-19 | 1.52 | 13.4 | 16.5 | 2/0-7 | 2431 | 192 | 820 | 1012 | 279 | ||
| Bugula | 4/0-19 | 2.03 | 13.4 | 17.5 | 2/0-7 | 2431 | 246 | 820 | 1066 | 279 | ||
| Kingerab | 4/0-7 | 1.52 | 13.3 | 16.3 | 4/0-7 | 3883 | 191 | 948 | 1137 | 279 | ||
| Lepas | 4/0-19 | 1.52 | 13.4 | 16.5 | 4/0-7 | 3883 | 192 | 948 | 1140 | 279 | ||
|
|
Cassi | 4/0-19 | 2.03 | 13.4 | 17.5 | 4/0-7 | 3883 | 246 | 948 | 1194 |
279 |
|
