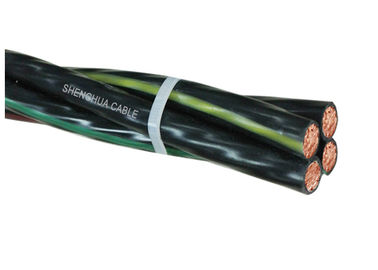

Aerial Bundled Xlpe Insulation Cable , Aerial Power Cable With 1 Messenger Conductor

アンテナによって束ねられる Xlpe の絶縁材ケーブル、1 つのメッセンジャーのコンダクターが付いている空気の送電線

  • ハイライト

    空中電気ケーブル

    ,

    空中絶縁ケーブル

  • 段階 Conduxtor
    アルミニウム
  • 中立コンダクター
    アルミニウム合金
  • 断熱
    XLPE
  • 定格電圧
    0.6/1kV
  • 中心 NO
    4
  • 応用分野
    頭上式の電力線
  • 起源の場所
    中国
  • ブランド名
    HOLD-ONE
  • 証明
    IEC 60502
  • 最小注文数量
    0.5KM
  • 価格
    0.10-25.99USD/m
  • パッケージの詳細
    木のドラムまたはスチール ドラム
  • 受渡し時間
    10Days または多く
  • 支払条件
    L/C、D ・ D ・ P、ハムスター、ウェスタン ・ ユニオン、MoneyGram
  • 供給の能力
    1 ヶ月あたりの 1000km

アンテナによって束ねられる Xlpe の絶縁材ケーブル、1 つのメッセンジャーのコンダクターが付いている空気の送電線

アンテナによって束ねられるXlpeの絶縁材ケーブル、1つのメッセンジャーのコンダクターが付いている空気の送電線



記述



3つの段階のコンダクター+ 1つのメッセンジャーのコンダクター



頭上式の配分ラインのために設計されているアンテナによって束ねられるケーブルにAAACから絶縁されたアルミニウム段階のコンダクターがそれにらせん状に傷ついている成っている絶縁された中立メッセンジャーがあります。ケーブルは0.6/1の(1.2の) kVで評価され、IEC60502に合致します。



構造



  1. コンダクター:



a) 段階-段階のコンダクターは座礁したH68状態のアルミニウム コンダクターおよび密集させた回状です。



b) ニュートラルかメッセンジャー-ニュートラルまたはメッセンジャーのコンダクターは座礁したアルミ合金のコンダクターおよび密集させた回状です。



   2. 絶縁材:



段階、中立コンダクターはポリエチレン(PE)と絶縁材として突き出ます。





技術的な点のスケジュール



段階のコンダクター
わずかな横断面区域 ² mmの 16 16 25 35 50 70 95 120 150 185
中心の数   1 3 3 3 3 3 3 3 3 3
ワイヤーの最小数   6 6 6 6 6 12 15 15 30 30
わずかな絶縁材の厚さ mm 1 1 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0
絶縁された中心の直径 mm 6.8 6.8 8.5 9.5 11.2 13.0 15.1 16.6 18.4 20.6
最高。20℃のDCの抵抗 ohm/km 1.91 1.91 1.20 0.868 0.641 0.443 0.320 0.253 0.206 0.164
包囲された静かな風の現在の評価 A 61 61 84 104 129 167 209 246 283 332
temperature=30℃
コンダクターtemperature=75℃
メッセンジャーのコンダクター
わずかな横断面区域 ² mmの 25 25 25 25 35 50 70 70 95 120
ワイヤーの最小数   6 6 6 6 6 6 12 12 15 15
わずかな絶縁材の厚さ mm 1.2 1.2 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
絶縁された中心の直径 mm 8.5 8.5 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
最高。20℃のDCの抵抗 ohm/km 1.312 1.312 1.312 1.312 0.943 0.693 0.469 0.469 0.349 0.273
計算される負荷を壊します kN 6.4 6.4 6.4 6.4 8.9 12.1 18.0 18.0 24.2 30.8
完了されたケーブル
およそ全面的な直径 mm 15.3 19.0 23.2 25.6 30.0 34.9 40.6 44.1 49.2 54.9
ケーブルのおよそ重量 kg/km 160 290 400 500 680 920 1270 1510 1870 2340
パッキング長さ m/drum 1000 1000 1000 1000 1000 1000 500 500 500 500















アンテナによって束ねられる Xlpe の絶縁材ケーブル、1 つのメッセンジャーのコンダクターが付いている空気の送電線 0













利点



アンテナによって束ねられる Xlpe の絶縁材ケーブル、1 つのメッセンジャーのコンダクターが付いている空気の送電線 1









証明



アンテナによって束ねられる Xlpe の絶縁材ケーブル、1 つのメッセンジャーのコンダクターが付いている空気の送電線 2









工場ショー



アンテナによって束ねられる Xlpe の絶縁材ケーブル、1 つのメッセンジャーのコンダクターが付いている空気の送電線 3









点検プロセス



アンテナによって束ねられる Xlpe の絶縁材ケーブル、1 つのメッセンジャーのコンダクターが付いている空気の送電線 4





パッキングおよび船積み



私達は購入指示書ごとのに従って最も厳密な配信スケジュールに従うことができます。締切を守ることはケーブルの配達のどの遅れでも全面的なプロジェクトの遅れおよび原価見積超過に貢献できるので最優先常にです。

ケーブルは木の巻き枠、波形箱およびコイルで供給されます。ケーブルの端はBOPPの自己接着テープおよび非吸湿性のシール・キャップによって湿気からケーブルの端を保護するために密封されます。必須の印は顧客の要求に従ってドラムの外側で耐候性がある材料と印刷されます。
