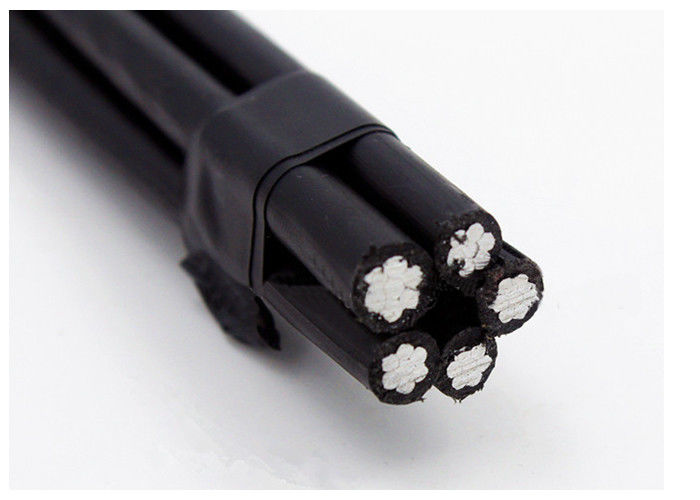

PE の絶縁材 5 は空気のドロップ・ケーブル標準的な NF C 33-209 NFA 2X の芯を取ります
  • PE の絶縁材 5 は空気のドロップ・ケーブル標準的な NF C 33-209 NFA 2X の芯を取ります
  • PE の絶縁材 5 は空気のドロップ・ケーブル標準的な NF C 33-209 NFA 2X の芯を取ります
  • PE の絶縁材 5 は空気のドロップ・ケーブル標準的な NF C 33-209 NFA 2X の芯を取ります
PE の絶縁材 5 は空気のドロップ・ケーブル標準的な NF C 33-209 NFA 2X の芯を取ります

PE の絶縁材 5 は空気のドロップ・ケーブル標準的な NF C 33-209 NFA 2X の芯を取ります

起源の場所 中国
ブランド名 HOLD-ONE
証明 IEC 60502
製品詳細
位相導体:
アルミニウム
ニュートラル導体:
アルミニウム合金
街路照明:
アルミニウム
絶縁:
PE
定格電圧:
0.6/1kv
応用:
オーバーヘッド電力線
いいえ。中心の:
5
ハイライト:

空中電気ケーブル

,

ABCの送電線

支払いと配送条件
最小注文数量
0.5KM
価格
0.10-30.99USD/m
パッケージの詳細
木のドラムまたはスチール ドラム
受渡し時間
10 の ays または多く
支払条件
L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム
供給の能力
1 ヶ月あたりの 1000KM
製品説明

PE 絶縁 5 コア空中ドロップ ケーブル STANDARD NF C 33-209 NFA 2X









工事



  1. 導体：



a) 相 - 相導体は、H68 条件のアルミニウム導体と圧縮された円形撚り線でなければなりません。



b) ニュートラルまたはメッセンジャー - 中性線またはメッセンジャー導体は、アルミニウム合金導体および圧縮円形より線のものとする。 c) 街路照明 - 街路照明の導体は、H68 条件のアルミニウム導体および圧縮円形より線のものとする。



  1. 絶縁：



相、中性線は絶縁体としてポリエチレン(PE)を押し出し成形されます。











技術詳細のスケジュール



相導体
公称断面積 mm² 25 35 50 70 95 120 150 185
コア数   3 3 3 3 3 3 3 3
最小ワイヤ数   6 6 6 12 15 15 30 30
公称絶縁厚さ mm 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0
絶縁コアの直径 mm 8.5 9.5 11.2 13.0 15.1 16.6 18.4 20.6
最大。直流抵抗（20℃） オーム/キロ 1.20 0.868 0.641 0.443 0.320 0.253 0.206 0.164
静止風、周囲温度での定格電流 あ 84 104 129 167 209 246 283 332
気温=30℃
導体温度＝75℃
メッセンジャー車掌
公称断面積 mm² 25 25 35 50 70 70 95 120
最小ワイヤ数   6 6 6 6 12 12 15 15
公称絶縁厚さ mm 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
絶縁コアの直径 mm 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
最大。直流抵抗（20℃） オーム/キロ 1.312 1.312 0.943 0.693 0.469 0.469 0.349 0.273
計算された破壊荷重 kN 6.4 6.4 8.9 12.1 18.0 18.0 24.2 30.8
街路照明指揮者
公称断面積 mm² 25 25 35 50 70 70 95 120
最小ワイヤ数   6 6 6 6 12 12 15 15
公称絶縁厚さ mm 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
絶縁コアの直径 mm 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
最大。直流抵抗（20℃） オーム/キロ 1.312 1.312 0.943 0.693 0.469 0.469 0.349 0.273
完成したケーブル
約全体の直径 mm 23.2 25.6 30.0 34.9 40.6 44.1 49.2 54.9
約ケーブルの重量 kg/km 470 560 740 980 1330 1580年 1940年 2410
梱包長さ メートル/ドラム 1000 1000 1000 1000 500 500 500 500











スタンダード NF C 33-209



NFA 2X



  フェーズ ニュートラル/メッセンジャー
    配電線   パブ。点灯

ケーブルの種類 の数 の数 平均 抵抗 コンダクタンス の数 平均 評価済み 抵抗
  コア ワイヤー 直径 20℃で 30℃で コア 直径 強さ 20℃で

mm² mm² PCS mm オーム/キロ あ mm² mm kN オーム/キロ
2x16 2x16 7 4.6 1.91 93 - - - -
2x35 2x35 7 5.9 1.20 122 - - - -

2x35 2x35 7 6.9 0.868 129 - - - -
2x50 2x50 7 8.1 0.641 158 - - - -

4x16 4x16 7 4.6 1.91 83 - - - -
4x25 4x25 7 5.9 1.20 111 - - - -

4x35 4x35 7 6.9 0.868 131 - - - -
3x25+54.6 3x25 7 5.9 1.20 112 - 9.6 16.0 0.63
3x25+1x16+54.6 3x25 7 5.9 1.20 112 1x16 9.6 16.0 0.63
3x25+2x16+54.6 3x25 7 5.9 1.20 112 2x16 9.6 16.0 0.63
3x35+54.6 3x35 7 6.9 0.868 138 - 9.6 16.0 0.63
3x35+1x16+54.6 3x35 7 6.9 0.868 138 1x16 9.6 16.0 0.63
3x35+2x16+54.6 3x35 7 6.9 0.868 138 2x16 9.6 16.0 0.63
3x50+54.6 3x50 7 8.1 0.641 168 - 9.6 16.0 0.63

3x50+1x16+54.6 3x50 7 8.1 0.641 168 1x16 9.6 16.0 0.63
3x50+2x16+54.6 3x50 7 8.1 0.641 168 2x16 9.6 16.0 0.63

3×70+54.6 3x70 12 9.7 0.443 213 - 9.6 16.0 0.63
3x70+1x16+54.6 3x70 12 9.7 0.443 213 1x16 9.6 16.0 0.63
3x70+2x16+54.6 3x70 12 9.7 0.443 213 2x16 9.6 16.0 0.63
3x70+1x25+54.6 3x70 12 9.7 0.443 213 1x25 9.6 16.0 0.63
3x70+2x25+54.6 3x70 12 9.7 0.443 213 2x25 9.6 16.0 0.50
3x70+70 3x70 12 9.7 0.443 213 - 10.2 20.6 0.50
3x70+1x16+70 3x70 12 9.7 0.443 213 1x16 10.2 20.6 0.50
3x70+2x16+70 3x70 12 9.7 0.443 213 2x16 10.2 20.6 0.50
3x95+70 3x95 12 11.5 0.320 258 - 10.2 20.6 0.50
3x95+1x16+70 3x95 12 11.5 0.320 258 1x16 10.2 20.6 0.50
3x95+2x16+70 3x95 12 11.5 0.320 258 2x16 10.2 20.6 0.50
3x120+70 3x120 12 12.8 0.253 300 - 10.2 20.6 0.50
3x120+1x16+70 3x120 19 12.8 0.253 300 1x16 10.2 20.6 0.50
3x120+2x16+70 3x120 19 12.8 0.253 300 2x16 10.2 20.6 0.50
3x150+70 3x150 19 14.5 0.206 344 - 10.2 20.6 0.50
3x150+1x16+70 3x150 19 14.5 0.206 344 1x16 10.2 20.6 0.50
3x150+2x16+70 3x150 19 14.5 0.206 344 2x16 10.2 20.6 0.50
3x120+95 3x120 19 12.8 0.253 300 - 12.9 27.9 0.343
3x120+1x16+95 3x120 19 12.8 0.253 300 1x16 12.9 27.9 0.343
3x120+2x16+95 3x120 19 12.8 0.253 300 2x16 12.9 27.9 0.343
3x150+95 3x150 19 14.5 0.206 344 - 12.9 27.9 0.343
3x150+1x16+95 3x150 19 14.5 0.206 344 1x16 12.9 27.9 0.343
3x150+2x16+95 3x150 19 14.5 0.206 344 2x16 12.9 27.9 0.343

















PE の絶縁材 5 は空気のドロップ・ケーブル標準的な NF C 33-209 NFA 2X の芯を取ります 0























アドバンテージ



Aluminium Conductors PVC Insulated Aerial Bundled Cables 2 Cores ABC-AL/PVC

















認証



Aluminium Conductors PVC Insulated Aerial Bundled Cables 2 Cores ABC-AL/PVC













ファクトリーショー



Aluminium Conductors PVC Insulated Aerial Bundled Cables 2 Cores ABC-AL/PVC









検査プロセス



Aluminium Conductors PVC Insulated Aerial Bundled Cables 2 Cores ABC-AL/PVC







梱包と発送



ご注文ごとに、最も厳密な納期スケジュールを満たすことができます。ケーブルの納品に遅延が生じると、プロジェクト全体の遅延やコストの超過につながる可能性があるため、期限を守ることが常に最優先事項となります。

ケーブルは木製リール、段ボール箱、コイルで供給されます。ケーブル端は BOPP 粘着テープと非吸湿性シーリング キャップで密封されており、ケーブル端を湿気から保護します。必要なマーキングは、顧客の要求に応じてドラムの外側に耐候性材料を使用して印刷されます。
