| 起源の場所 | 中国 |
| ブランド名 | HOLD-ONE |
| 証明 | IEC 60502 |

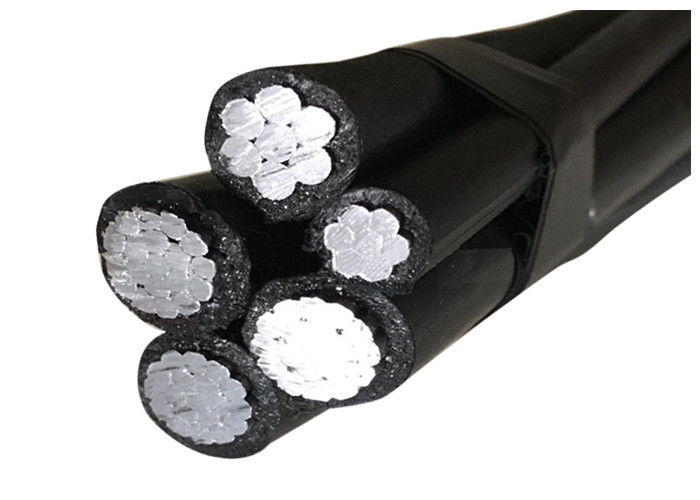

三相導体空中束ねケーブル5芯優れた耐食性
説明
架空配電線用に設計された架空バンドル ケーブルには、AAAC 製の絶縁中性メッセンジャーがあり、その上に絶縁アルミニウム相導体が螺旋状に巻かれています。ケーブルの定格は 0.6/1(1.2)kV で、IEC60502 に準拠しています。
工事
a) 相 - 相導体は、H68 条件のアルミニウム導体と圧縮された円形撚り線でなければなりません。
b) 中性線またはメッセンジャー - 中性線またはメッセンジャー導体は、アルミニウム合金導体および圧縮円形より線のものとする。 c) 街路照明 - 街路照明の導体は、H68 条件のアルミニウム導体および圧縮円形より線のものとする。
相、中性線は絶縁体として XLPE を押し出し成形するものとします。
技術詳細のスケジュール
| 相導体 | |||||||||
| 公称断面積 | mm² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| コア数 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 最小ワイヤ数 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| 公称絶縁厚さ | mm | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| 絶縁コアの直径 | mm | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| 最大。直流抵抗（20℃） | オーム/キロ | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| 静止風、周囲温度での定格電流 | あ | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| 気温=30℃ | |||||||||
| 導体温度＝75℃ | |||||||||
| メッセンジャー車掌 | |||||||||
| 公称断面積 | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| 最小ワイヤ数 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| 公称絶縁厚さ | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| 絶縁コアの直径 | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| 最大。直流抵抗（20℃） | オーム/キロ | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| 計算された破壊荷重 | kN | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| 街路照明指揮者 | |||||||||
| 公称断面積 | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| 最小ワイヤ数 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| 公称絶縁厚さ | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| 絶縁コアの直径 | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| 最大。直流抵抗（20℃） | オーム/キロ | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| 完成したケーブル | |||||||||
| 約全体の直径 | mm | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| 約ケーブルの重量 | kg/km | 470 | 560 | 740 | 980 | 1330 | 1580年 | 1940年 | 2410 |
| 梱包長さ | メートル/ドラム | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
スタンダード NF C 33-209
NFA 2X
| フェーズ | ニュートラル/メッセンジャー | ||||||||
| 配電線 | パブ。点灯 | ||||||||
| ケーブルの種類 | の数 | の数 | 平均 | 抵抗 | の数 | コンダクタンス | 平均 | 評価済み | 抵抗 |
| コア | ワイヤー | 直径 | 20℃で | コア | 30℃で | 直径 | 強さ | 20℃で | |
| mm² | mm² | PCS | mm | オーム/キロ | mm² | あ | mm | kN | オーム/キロ |
| 2x16 | 2x16 | 7 | 4.6 | 1.91 | - | - | - | - | - |
| 2x35 | 2x35 | 7 | 5.9 | 1.20 | - | - | - | - | - |
| 2x35 | 2x35 | 7 | 6.9 | 0.868 | - | - | - | - | - |
| 2x50 | 2x50 | 7 | 8.1 | 0.641 | - | - | - | - | - |
| 4x16 | 4x16 | 7 | 4.6 | 1.91 | - | - | - | - | - |
| 4x25 | 4x25 | 7 | 5.9 | 1.20 | - | - | - | - | - |
| 4x35 | 4x35 | 7 | 6.9 | 0.868 | - | - | - | - | - |
| 3x25+54.6 | 3x25 | 7 | 5.9 | 1.20 | - | - | 9.6 | 16.0 | 0.63 |
| 3x25+1x16+54.6 | 3x25 | 7 | 5.9 | 1.20 | 1x16 | 60 | 9.6 | 16.0 | 0.63 |
| 3x25+2x16+54.6 | 3x25 | 7 | 5.9 | 1.20 | 2x16 | 9.6 | 16.0 | 0.63 | |
| 3x35+54.6 | 3x35 | 7 | 6.9 | 0.868 | - | - | 9.6 | 16.0 | 0.63 |
| 3x35+1x16+54.6 | 3x35 | 7 | 6.9 | 0.868 | 1x16 | 60 | 9.6 | 16.0 | 0.63 |
| 3x35+2x16+54.6 | 3x35 | 7 | 6.9 | 0.868 | 2x16 | 9.6 | 16.0 | 0.63 | |
| 3x50+54.6 | 3x50 | 7 | 8.1 | 0.641 | - | - | 9.6 | 16.0 | 0.63 |
| 3x50+1x16+54.6 | 3x50 | 7 | 8.1 | 0.641 | 1x16 | 60 | 9.6 | 16.0 | 0.63 |
| 3x50+2x16+54.6 | 3x50 | 7 | 8.1 | 0.641 | 2x16 | 9.6 | 16.0 | 0.63 | |
| 3×70+54.6 | 3x70 | 12 | 9.7 | 0.443 | - | - | 9.6 | 16.0 | 0.63 |
| 3x70+1x16+54.6 | 3x70 | 12 | 9.7 | 0.443 | 1x16 | 60 | 9.6 | 16.0 | 0.63 |
| 3x70+2x16+54.6 | 3x70 | 12 | 9.7 | 0.443 | 2x16 | 9.6 | 16.0 | 0.63 | |
| 3x70+1x25+54.6 | 3x70 | 12 | 9.7 | 0.443 | 1x25 | 9.6 | 16.0 | 0.63 | |
| 3x70+2x25+54.6 | 3x70 | 12 | 9.7 | 0.443 | 2x25 | 9.6 | 16.0 | 0.50 | |
| 3x70+70 | 3x70 | 12 | 9.7 | 0.443 | - | - | 10.2 | 20.6 | 0.50 |
| 3x70+1x16+70 | 3x70 | 12 | 9.7 | 0.443 | 1x16 | 60 | 10.2 | 20.6 | 0.50 |
| 3x70+2x16+70 | 3x70 | 12 | 9.7 | 0.443 | 2x16 | 10.2 | 20.6 | 0.50 | |
| 3x95+70 | 3x95 | 12 | 11.5 | 0.320 | - | - | 10.2 | 20.6 | 0.50 |
| 3x95+1x16+70 | 3x95 | 12 | 11.5 | 0.320 | 1x16 | 60 | 10.2 | 20.6 | 0.50 |
| 3x95+2x16+70 | 3x95 | 12 | 11.5 | 0.320 | 2x16 | 10.2 | 20.6 | 0.50 | |
| 3x120+70 | 3x120 | 12 | 12.8 | 0.253 | - | - | 10.2 | 20.6 | 0.50 |
| 3x120+1x16+70 | 3x120 | 19 | 12.8 | 0.253 | 1x16 | 10.2 | 20.6 | 0.50 | |
| 3x120+2x16+70 | 3x120 | 19 | 12.8 | 0.253 | 2x16 | 60 | 10.2 | 20.6 | 0.50 |
| 3x150+70 | 3x150 | 19 | 14.5 | 0.206 | - | 10.2 | 20.6 | 0.50 | |
| 3x150+1x16+70 | 3x150 | 19 | 14.5 | 0.206 | 1x16 | - | 10.2 | 20.6 | 0.50 |
| 3x150+2x16+70 | 3x150 | 19 | 14.5 | 0.206 | 2x16 | 60 | 10.2 | 20.6 | 0.50 |
| 3x120+95 | 3x120 | 19 | 12.8 | 0.253 | - | 12.9 | 27.9 | 0.343 | |
| 3x120+1x16+95 | 3x120 | 19 | 12.8 | 0.253 | 1x16 | - | 12.9 | 27.9 | 0.343 |
| 3x120+2x16+95 | 3x120 | 19 | 12.8 | 0.253 | 2x16 | 60 | 12.9 | 27.9 | 0.343 |
| 3x150+95 | 3x150 | 19 | 14.5 | 0.206 | - | 12.9 | 27.9 | 0.343 | |
| 3x150+1x16+95 | 3x150 | 19 | 14.5 | 0.206 | 1x16 | - | 12.9 | 27.9 | 0.343 |
| 3x150+2x16+95 | 3x150 | 19 | 14.5 | 0.206 | 2x16 | 60 | 12.9 | 27.9 | 0.343 |
街路照明導体付き架空束線ケーブル
3 相導体 + 1 メッセンジャー導体 + 1 街路照明導体
