| 起源の場所 | 中国 |
| ブランド名 | HOLD-ONE |
| 証明 | TS 11654 AER |
0.6/1(1.2)kV AL/XLPE(PE) 断熱

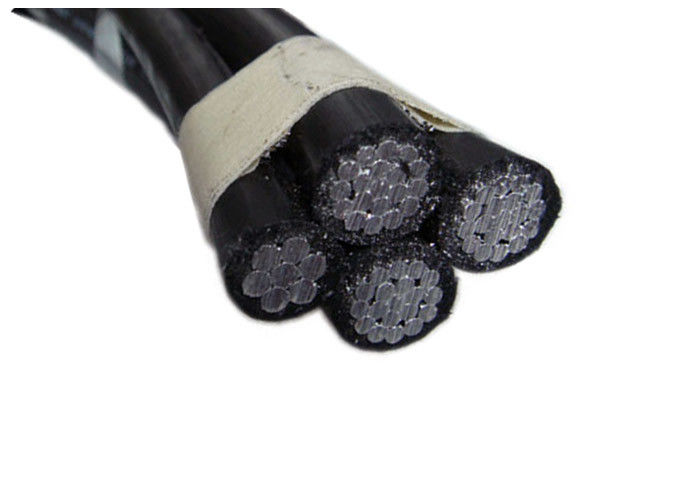

道路照明の電源を配備した空中ケーブル
記述3 段階導体 + 1 メッセンジャー導体 + 1 ストリートライト導体
空中配送線用に設計されたアンテナバンドドケーブルにはAAAC製の隔離された中性伝達器があり,その上に隔離されたアルミ相導体が螺旋回転している.ケーブルは0で評価されています.6/1(1.2)kVで,IEC60502 に適合する.
建設
a) 段階 - 段階電導体は,H68状態のアルミ電導で,圧縮された円状鎖でなければならない.
b)Neutral or messenger - The Neutral or messenger conductor shall be of aluminium alloy conductor and compacted circular stranded c)Street Lighting- The street lighting conductors shall be of H68 condition aluminium conductor and compacted circular strandedほら
段階中性電導体は,ポリエチレン (PE) を隔熱として挤出しなければならない.
標準TS 11654
AER
| 断熱線 | ポーター | 完成したケーブル | |||||||||||||
| 番号 | 主要配送ライン | 道路照明 | |||||||||||||
| 指揮者の十字架 | 番号 | 番号 | 直径 | 抵抗力 | 流動 | 番号 | 流動 | 直径 | ストレッチ力 | 抵抗力 | およそ | 推定 | |||
| 第2条 | &クロス- | ワイヤー | ワイヤー | 20°C で | 持ち歩いている | &クロス- | 持ち歩いている | 中性/メス | 強さ | 20°C で | 平均 | 体重 | |||
| セクション | 生産能力 | セクション | 生産能力 | ゲンゲン | 制限 | 直径 | |||||||||
| 30°C | 30°C | ||||||||||||||
| mm2 | mm2 | PCS | mm | オム/km | A について | mm2 | A について | mm | kN | オム/km | mm | kg/km | |||
| 1x16+25 | 1x16 | 1 | 4.4 | 1.91 | 75 | - | - | 5.9 | 7.4 | 1.380 | 15 | 140 | |||
| 1x25+35 | 1x25 | 7 | 5.9 | 1.20 | 100 | - | - | 6.9 | 10.3 | 0.986 | 17 | 200 | |||
| 1x35+50 | 1x35 | 7 | 6.9 | 0.868 | 125 | - | - | 8.1 | 14.2 | 0.720 | 20 | 275 | |||
| 3x16+25 | 3x16 | 7 | 4.4 | 1.91 | 70 | - | - | 5.9 | 7.4 | 1.380 | 22 | 275 | |||
| 3x25+35 | 3×25 | 7 | 5.9 | 1.20 | 90 | - | - | 6.9 | 10.3 | 0.986 | 26 | 400 | |||
| 3x35+50 | 3x35 | 7 | 6.9 | 0.868 | 115 | - | - | 8.1 | 14.2 | 0.720 | 30 | 575 | |||
| 3x50+70 | 3×50 | 7 | 8.1 | 0.641 | 140 | - | - | 9.6 | 20.6 | 0.493 | 35 | 750 | |||
| 3x70+95 | 3x70 | 7 | 9.6 | 0.443 | 180 | - | - | 11.4 | 27.9 | 0.363 | 41 | 1050 | |||
| 3x120+95 | 3x120 | 19 | 12.8 | 0.253 | 250 | - | - | 11.4 | 27.9 | 0.363 | 47 | 1550 | |||
| 4x16+25 | 4x16 | 1 | 4.4 | 1.91 | 70 | - | - | 5.9 | 7.4 | 1.380 | 24 | 375 | |||
| 4x25+35 | 4×25 | 7 | 5.9 | 0.868 | 90 | - | - | 6.9 | 10.3 | 0.986 | 28 | 550 | |||
| 4x35+50 | 4x35 | 7 | 6.9 | 0.868 | 115 | - | - | 8.1 | 14.2 | 0.720 | 32 | 750 | |||
| 4x50+70 | 4x50 | 7 | 8.1 | 0.641 | 140 | - | - | 9.6 | 20.6 | 0.493 | 38 | 1000 | |||
| 4x70+95 | 4x70 | 7 | 9.6 | 0.443 | 180 | - | - | 11.4 | 27.9 | 0.363 | 45 | 1350 | |||
| 1x16+25 | - | - | - | - | - | 1x16 | 75 | 5.9 | 7.4 | 1.380 | 14 | 140 | |||
| 1x16+1x16+25 | 1x16 | 1 | 4.4 | 1.91 | 70 | 1x16 | 60 | 5.9 | 7.4 | 1.380 | 15 | 225 | |||
| 3x16+1x16+25 | 3x16 | 1 | 4.4 | 1.91 | 60 | 1x16 | 60 | 5.9 | 7.4 | 1.380 | 22 | 350 | |||
| 3x25+1x16+35 | 3×25 | 7 | 5.9 | 1.20 | 80 | 1x16 | 60 | 6.9 | 10.3 | 0.986 | 26 | 475 | |||
| 3x35+1x16+35 | 3x35 | 7 | 6.9 | 0.868 | 95 | 1x16 | 60 | 8.1 | 14.2 | 0.720 | 30 | 625 | |||
| 3x50+1x16+70 | 3×50 | 7 | 8.1 | 0.641 | 120 | 1x16 | 60 | 9.6 | 20.6 | 0.493 | 35 | 800 | |||
| 3x70+1x16+95 | 3x70 | 7 | 9.6 | 0.443 | 150 | 1x16 | 60 | 11.4 | 27.9 | 0.363 | 41 | 1100 | |||
| 4x16+1x16+25 | 4x16 | 1 | 4.4 | 1.91 | 60 | 1x16 | 60 | 5.9 | 7.4 | 1.380 | 25 | 450 | |||
| 4x25+1x16+35 | 4×25 | 7 | 5.9 | 1.20 | 80 | 1x16 | 60 | 6.9 | 10.3 | 0.986 | 30 | 610 | |||
| 4x35+1x16+50 | 4x35 | 7 | 6.9 | 0.868 | 95 | 1x16 | 60 | 8.1 | 14.2 | 0.720 | 34 | 800 | |||
| 4x50+1x16+70 | 4x50 | 7 | 8.1 | 0.641 | 120 | 1x16 | 60 | 9.6 | 20.6 | 0.493 | 40 | 1060 | |||
| 4x70+1x16+95 | 4x70 | 7 | 9.6 | 0.443 | 180 | 1x16 | 60 | 11.4 | 27.9 | 0.363 | 47 | 1420 | |||
