| 起源の場所 | 中国 |
| ブランド名 | HOLD-ONE |
| 証明 | CE ISO ICEA SABS ASTM |

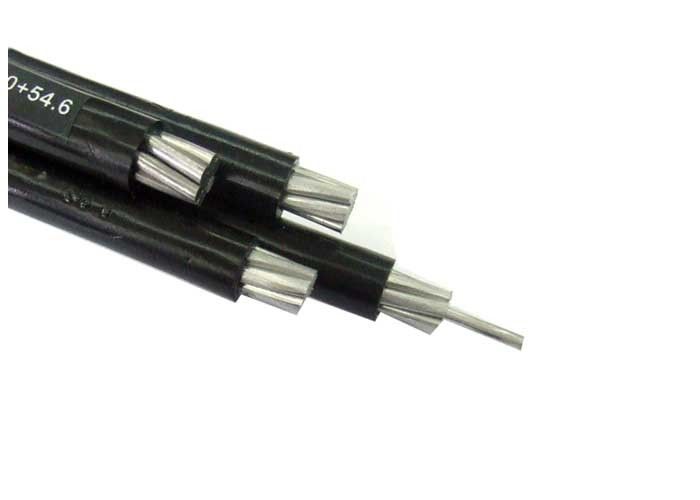

クワッドプレックス PVC ドロップ ウルド パワー XLPE 電動アルミ ABCケーブル
申請
通常は柱に設置されたトランスフォーマーから,サービスエントリーケーブルに接続するユーザーのサービスヘッドに3相電力を供給するために使用される. To be used at voltages of 600 volts or less phase to phase and at conductor temperatures not to exceed 75°C for polyethylene insulated conductors or 90°C for crosslinked polyethylene (XLP) insulated conductors.
建設
導体は,コンセントリックストランディングで,圧縮された1350-H19アルミニウムである.ポリエチレンまたはXLP交叉結合ポリエチレンで隔離されている.中立メッセンジャーは,コンセントリックストランディング6201合金である.一つの電導体は,相識別のために挤出されたリッジで製造されます..
基準
B-230 アルミワイヤー,電気用1350-H19
B-231 アルミニウム導体 集中式 横断式
B-232 アルミニウム導体,集中型,横断型,コーティング鋼強化 (ACSR)
B-399 コンセントリック・レイ・ストランディング, 6201-T81 アルミ合金導体
B498 アルミニウム電導用の亜鉛コーティングされた鋼筋コアワイヤー,鋼筋強化 (ACSR)
"四重複式サービスドロップケーブル"は,ANSI/ICEA S-76-474の適用されるすべての要件を満たすか超えている.
注記:
指定尺寸は: 6201のACSR 6/1直径等価とAAC 6201のASTMB-399の等価抵抗性.XLRの電導体温度は90°C,ポリの75°C;環境温度は40°C.エミシビティ 0.9導管の大きさによる電流アンパシティを決定するには,The National Electric Code,最新版を参照してください.
| コア数と横切りの数 | 導体の形状 | 導体直径 | 仮断熱厚さ | 断熱線上の直径 | 仮面の名目厚さ | 外径 (約) | 曲がり半径 (分) | 体重 (約) |
| (約) | (約) | |||||||
| mm2 | mm | mm | mm | mm | mm | mm | kg/km | |
| 1x35/16 | RM | 7.2 | 3.4 | 15.3 | 2.5 | 24 | 360 | 904 |
| 1x50/16 | RM | 8.2 | 3.4 | 16.3 | 2.5 | 26 | 390 | 1039 |
| 1x70/16 | RM | 9.8 | 3.4 | 17.9 | 2.5 | 27 | 405 | 1271 |
| 1x95/16 | RM | 11.3 | 3.4 | 19.4 | 2.5 | 29 | 435 | 1530 |
| 1x120/16 | RM | 12.8 | 3.4 | 20.9 | 2.5 | 30 | 450 | 1809 |
| 1×150/25 | RM | 14.2 | 3.4 | 22.3 | 2.5 | 32 | 480 | 2158 |
| 1x185/25 | RM | 15.8 | 3.4 | 23.9 | 2.5 | 33 | 495 | 2524 |
| 1×240/25 | RM | 18.3 | 3.4 | 26.4 | 2.5 | 36 | 540 | 3117 |
| 1×300/25 | RM | 20.7 | 3.4 | 28.8 | 2.5 | 38 | 570 | 3786 |
| 1x400/35 | RM | 23.3 | 3.4 | 31.4 | 2.5 | 41 | 615 | 4750 |
| 1x500/35 | RM | 26.5 | 3.4 | 34.6 | 2.5 | 44 | 660 | 5786 |
