| 起源の場所 | 中国 |
| ブランド名 | HOLD-ONE |
| 証明 | CE ISO ICEA SABS ASTM |

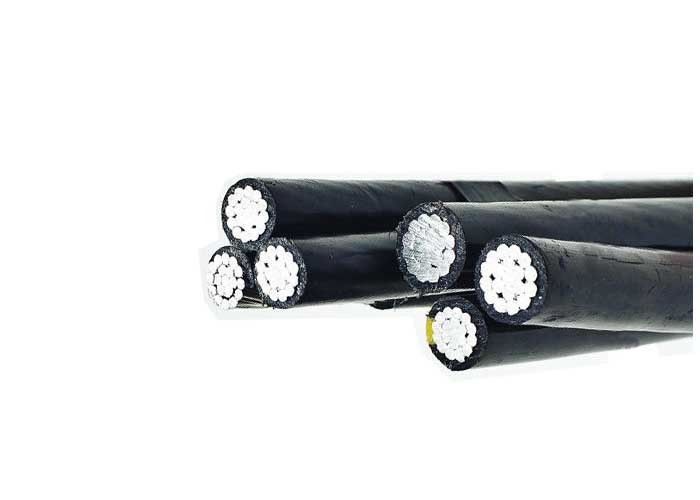

600/1000V 架空送電用空中束線ケーブル トリプレックス ABC ケーブル
ABCケーブル;サービスドロップケーブル
基本的な構造は次のとおりです。
3 つの電源コアは標準アルミニウム導体で構成され、絶縁されています。
XLPE絶縁体
+ XLPE 絶縁を備えた 1 つのシース照明アルミニウム導体 (オプション)
+ メッセンジャー Al 合金導体 1 本 (裸または被覆)
メッセンジャー導体は亜鉛メッキ鋼線でもよい。
メッセンジャーワイヤーの目的は、
A) 耐荷重ワイヤーとして機能します。
B) アースまたは中性線として機能します。
相間電圧が 600V 以下のコテージで、ポリエチレン絶縁導体の場合は 75oC、架橋ポリエチレン (XLPE) 絶縁導体の場合は 90oC を超えない導体温度で使用します。
次の仕様を満たすか、それを超えています。
1. アルミニウム線、電気用 1350-H19。
2. アルミニウム導体、同心撚り線。
3. アルミニウム導体、同心撚り線、被覆鋼鉄強化(ACSR)
4. 同心撚り線 6201-T81 導体
5. 単一の入力ワイヤを使用した圧縮円形アルミニウム撚り線導体。
ANSI/ICEA S-76-474 の該当するすべての要件を満たしているか、それを上回っています。
その他の特徴：顧客の要求に応じて設計および製造
| アイテム | 説明 | 相導体 | 約全体 直径と重量 |
||
| NO.座礁＆ 直径 |
XLPE 厚さ |
直径 (mm) |
重さ (kg/km) |
||
| 1 | 1×10mm 2 | 7/1.35 | 1 | 6.15 | 44 |
| 2 | 1×16mm 2 | 7/1.70 | 1.2 | 7.62 | 68 |
| 3 | 1×25mm 2 | 7/2.22 | 1.2 | 8.72 | 96 |
| 4 | 1×35mm 2 | 7/2.59 | 1.4 | 10.14 | 134 |
| 5 | 1×50mm 2 | 7/3.10 | 1.4 | 11.24 | 180 |
| 6 | 1×70mm 2 | 19/2.22 | 1.4 | 12.94 | 242 |
| 7 | 1×95mm 2 | 19/2.59 | 1.4 | 14.54 | 318 |
| 8 | 1×120mm 2 | 19/2.97 | 1.6 | 16.36 | 403 |
| 9 | 1×150mm 2 | 37/2.33 | 1.8 | 18.38 | 504 |
| 10 | 1×185mm 2 | 37/2.59 | 2 | 20.4 | 622 |
| 11 | 1×240mm 2 | 37/2.97 | 2.2 | 23.22 | 802 |
| 12 | 1×300mm 2 | 37/3.36 | 2.4 | 25.64 | 996 |
