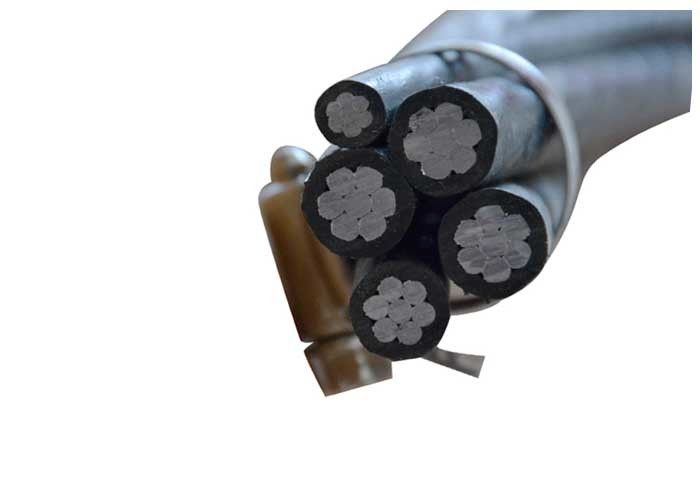

AAAC/AACのコンダクターPVC/PE/XLPEによって絶縁されるABC AWGの標準ケーブル
新タイプの架空ケーブルとしてケーブルは電力の間接費を送信するために、都市および森林地域によって充電されるワイヤー網の再建で広く使用されて使用されます。それは充電されたワイヤー網の安全そして信頼を改善します。
指定:
段階のコンダクターとして同心の繊維のアルミニウム ワイヤー;AAAC （すべてのアルミ合金のコンダクター）またはメッセンジャーの（中立）中心としてACSR （補強されるアルミニウム コンダクターの鋼鉄）;段階のコンダクターはXLPEでかHDPEまたはポリ塩化ビニール絶縁されます。
標準:
IEC60502、NF C33-209、GB 12527-90
評価される電圧:0.6/1kV
相対的な製造業の標準:IEC61089、ASTM B231、ASTM B232、BS215、DIN48201、DIN48204。
私達はまた顧客の特別な条件に従ってABCケーブルを製造してもいいです。
基本的な構造は次の通りあります:
XLPEの絶縁材と絶縁される標準的なアルミニウム コンダクターから成っている3つの中心
+ XLPEの絶縁材が付いている1つの外装の照明アルミニウム コンダクター（任意）
+ 1つのメッセンジャーのAl合金のコンダクター（裸か覆われる）
メッセンジャーのコンダクターは電流を通された鋼線またである場合もあります。
メッセンジャー ワイヤーの目的はあります
A) それは負荷軸受けワイヤーとして機能します。
B) それは地球か中立コンダクターとして機能します。
600V段階に段階のcotagesまたはより少なくとコンダクターの温度で使用されるためにポリエチレンのための75°Cを超過しないのにコンダクターを絶縁しましたまたはcrosslikedポリエチレン（XLPE）のための90°Cはコンダクターを絶縁しました。
それは次の指定に合うか、または超過します:
1. アルミニウム ワイヤー、電気為に1350-H19。
2. 同心位置座礁するアルミニウム コンダクター。
3. アルミニウム コンダクター、補強される同心位置座礁させた、塗られた鋼鉄（ACSR）。
4. 同心位置座礁させた6201-T81コンダクター。
5. 単一の入力ワイヤーを使用する圧縮された円形によって座礁させるアルミニウム コンダクター。
それはANSI/ICEA S-76-474のすべての適当な条件を満たすか、または超過します
技術的なデータ
| 評価される電圧 | kV | 0.6/1 |
| 電圧をテストして下さい | Veff kV | 4 |
| 温度を置くこと | °C | min. -20 |
| 実用温度 | °C | -30 | +80 |
| コンダクターの温度 | °C | 最高。+80 |
| 短絡の温度 | °C/s | 最高。+130 /5 |
| 曲げ半径（最少） | ケーブルの18の×のø |
