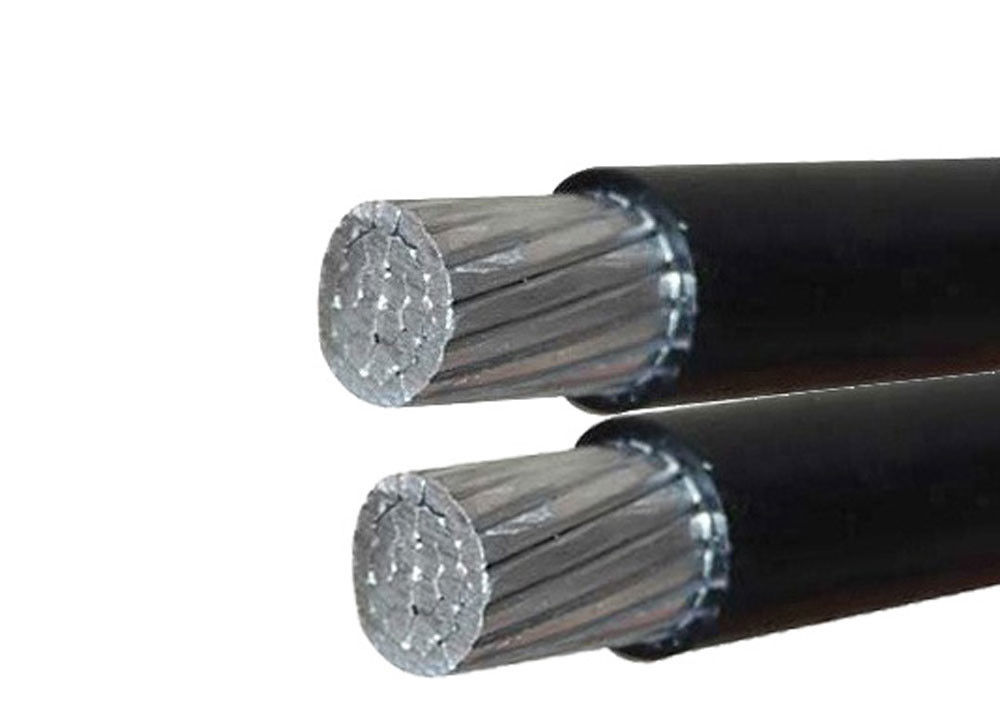

頭上式の配分ラインのための黒いXLPEによって絶縁される空気の束ケーブル
詳しい製品の説明
ABCケーブル
（サービス ドロップ・ケーブル）
1. 座礁させたアルミニウム行ない
2. PEまたはXLPEの絶縁材
3. ACSRのAAACのメッセンジャー ワイヤー
適用
それはサービス低下（ABCケーブル）の使用に非絶縁のコンダクターの代りに好まれます
低電圧ネットワーク。サービス低下（ABCケーブル）は区域で特に使用されます
地下ネットワークの費用が高いおよびまたところ
郊外の帯電のために村を好んで下さい。
電圧
評価される電圧U0/U = 0.6 /1 kV
電圧VACのテスト5つのkV
技術的なデータ
最高使用可能温度90度
最高の短絡の温度250度。サービス低下（ABCケーブル）は地下ネットワークの費用が高く、また村のような郊外の帯電のためである区域で特に使用されます。
標準的なASTM ANSI/ICEA S-76-474およびNFC 33-209に基づくABCの技術的なcharaters
技術的な点のスケジュール
| 段階のコンダクター | |||||||||
| わずかな横断面区域 | ² mmの | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| 中心の数 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| ワイヤーの最小数 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| わずかな絶縁材の厚さ | mm | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| 絶縁された中心の直径 | mm | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| 最高。20℃のDCの抵抗 | ohm/km | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| 包囲された静かな風の現在の評価 | A | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||
| コンダクターtemperature=75℃ | |||||||||
| メッセンジャーのコンダクター | |||||||||
| わずかな横断面区域 | ² mmの | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| ワイヤーの最小数 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| わずかな絶縁材の厚さ | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| 絶縁された中心の直径 | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| 最高。20℃のDCの抵抗 | ohm/km | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| 計算される負荷を壊します | kN | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| 街路照明のコンダクター | |||||||||
| わずかな横断面区域 | ² mmの | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| ワイヤーの最小数 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| わずかな絶縁材の厚さ | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| 絶縁された中心の直径 | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| 最高。20℃のDCの抵抗 | ohm/km | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| 完了されたケーブル | |||||||||
| およそ全面的な直径 | mm | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| ケーブルのおよそ重量 | kg/km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940年 | 2410 |
| パッキング長さ | m/drum | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
