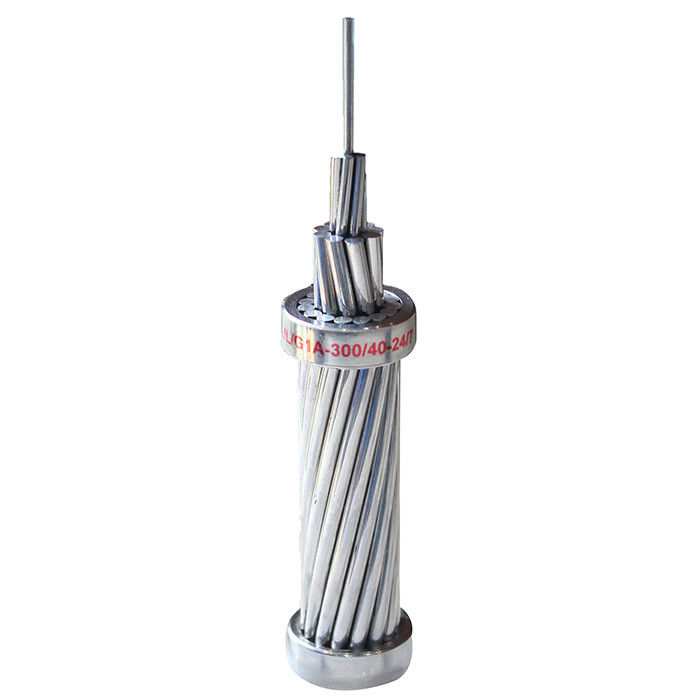

構造:
アルミニウム合金線,鋼芯で同心線付き.ACSR用のコアワイヤは,A,B,またはC級のガルバン化;"アルミニウム化"アルミニウムコーティング (AZ);またはアルミニウムコーティング (AW) で利用できます.コラーに油脂を塗り込むか,完全なケーブルを油脂で注入することで,追加の腐食防止が可能です..
適用:
裸のヘアヘッド伝送ケーブルとして,また主力および二次配送ケーブルとして使用されます.ACSRはライン設計に最適な強度を提供します.変化する鋼筋コアストランディングは,アンパシティを犠牲にすることなく,望ましい強さを達成することができます.
基準:
我々は,設計し,顧客の要求基準に従って特別なケーブルを製造することができます: GB,IEC,BS,ASTM,JIS,DIN CRS.
| タイプ | 記述 | ワイヤレス |
セクション面積 (mm2) |
| AAC | 全アルミ導体 | 7~127 | 16~1500 |
| AAAC | 全アルミ合金電導体 | 7~91 | 17~1300 |
| ACSR |
アルミ導体 鋼筋 強化 |
7~103 | 16~1250 |
| AACSR |
アルミ合金導体 鋼筋 強化 |
7~103 | 16~1250 |
| ACAR/AW |
アルミ導体 アルミ合金強化 |
7~103 | 16~1250 |
| ACSW/S |
アルミ導体 アルミニウムで覆われた鋼鉄線/糸 |
7~103 | 16~1250 |
| 銃撃傷 | 鋼鉄の電圧線 | 3/2.64~37/4 について55 | 16.41~765 だった99 |
ACSR 指揮者の技術データ
| BS215 PART2 | ||||||||||||
| コード | クロス | ワイヤの数 | 線直径 | 直径 | 質量 | 格付け | 最大 | |||||
| 名前 | セクション | 単位長さ | 強度 | DC抵抗 | ||||||||
| アール | 鉄鋼 | 合計 | アール | 鉄鋼 | コア | コンディション | 20°C で | |||||
| mm2 | mm2 | mm2 | アール | 鉄鋼 | mm | mm | mm | mm | kg/km | kN | オム/km | |
| モール | 10.6 | 1.77 | 12.4 | 6 | 1 | 1.5 | 1.5 | 1.5 | 4.5 | 42.8 | 4.14 | 2.7027 |
| スクワイルド | 21 | 3.5 | 24.5 | 6 | 1 | 2.11 | 2.11 | 2.11 | 6.33 | 84.7 | 7.87 | 1.3659 |
| ゲーフェル | 26.2 | 4.37 | 30.6 | 6 | 1 | 2.36 | 2.36 | 2.36 | 7.08 | 106 | 9.58 | 1.0919 |
| ウサギ | 31.6 | 5.27 | 36.9 | 6 | 1 | 2.59 | 2.59 | 2.59 | 7.77 | 127.6 | 11.38 | 0.9065 |
| フォックス | 36.7 | 6.11 | 42.8 | 6 | 1 | 2.79 | 2.79 | 2.79 | 8.37 | 148.1 | 13.21 | 0.7812 |
| FERRET | 42.4 | 7.07 | 49.5 | 6 | 1 | 3 | 3 | 3 | 9 | 171.2 | 15.27 | 0.6757 |
| ラビ | 52.9 | 8.81 | 61.7 | 6 | 1 | 3.35 | 3.35 | 3.35 | 10.1 | 213.5 | 18.42 | 0.5419 |
| ミニク | 63.1 | 10.5 | 73.6 | 6 | 1 | 3.66 | 3.66 | 3.66 | 11 | 254.9 | 21.67 | 0.454 |
| スクンク | 63.2 | 36.9 | 100.1 | 12 | 7 | 2.59 | 2.59 | 7.77 | 13 | 463 | 52.79 | 0.4568 |
| ビーバー | 75 | 12.5 | 87.5 | 6 | 1 | 3.99 | 3.99 | 3.99 | 12 | 302.9 | 25.76 | 0.382 |
| 馬 | 73.4 | 42.8 | 116.2 | 12 | 7 | 2.79 | 2.79 | 8.37 | 14 | 537.3 | 61.26 | 0.3936 |
| ラコーン | 78.8 | 13.1 | 92 | 6 | 1 | 4.09 | 4.09 | 4.09 | 12.3 | 318.3 | 27.06 | 0.3635 |
| オッタール | 83.9 | 14 | 97.9 | 6 | 1 | 4.22 | 4.22 | 4.22 | 12.7 | 338.8 | 28.81 | 0.3415 |
| CAT | 95.4 | 15.9 | 111.3 | 6 | 1 | 4.5 | 4.5 | 4.5 | 13.5 | 385.3 | 32.76 | 0.3003 |
| ヘア | 105 | 17.5 | 122.5 | 6 | 1 | 4.72 | 4.72 | 4.72 | 14.2 | 423.8 | 36.04 | 0.273 |
| 犬 | 105 | 13.6 | 118.5 | 6 | 7 | 4.72 | 1.57 | 4.71 | 14.2 | 394 | 32.65 | 0.2733 |
| コヨーテ | 131.7 | 20.1 | 151.8 | 26 | 7 | 2.54 | 1.91 | 5.73 | 15.9 | 520.7 | 45.86 | 0.2192 |
| クーガー | 131.5 | 7.31 | 138.8 | 18 | 1 | 3.05 | 3.05 | 3.05 | 15.3 | 418.8 | 29.74 | 0.2188 |
| 虎 | 131.2 | 30.6 | 161.9 | 30 | 7 | 2.36 | 2.36 | 7.08 | 16.5 | 602.2 | 57.87 | 0.2202 |
| オオカミ | 158.1 | 36.9 | 194.9 | 30 | 7 | 2.59 | 2.59 | 7.77 | 18.1 | 725.3 | 68.91 | 0.1829 |
| ディンゴ | 158.7 | 8.81 | 167.5 | 18 | 1 | 3.35 | 3.35 | 3.35 | 16.8 | 505.2 | 35.87 | 0.1814 |
| リンクス | 183.4 | 42.8 | 226.2 | 30 | 7 | 2.79 | 2.79 | 8.37 | 19.5 | 841.6 | 79.97 | 0.1576 |
| カラカル | 184.2 | 10.2 | 194.5 | 18 | 1 | 3.61 | 3.61 | 3.61 | 18.1 | 586.7 | 40.74 | 0.1562 |
| パンサー | 212.1 | 49.5 | 261.5 | 30 | 7 | 3 | 3 | 9 | 21 | 973.1 | 92.46 | 0.1363 |
| JAGUAR | 210.6 | 11.7 | 222.3 | 18 | 1 | 3.86 | 3.86 | 3.86 | 19.3 | 670.8 | 46.57 | 0.1366 |
| ライオン | 238.3 | 55.6 | 293.9 | 30 | 7 | 3.18 | 3.18 | 9.54 | 22.3 | 1093.4 | 100.47 | 0.1213 |
| 熊 | 264.4 | 61.7 | 326.1 | 30 | 7 | 3.35 | 3.35 | 10.1 | 23.5 | 1213.4 | 111.5 | 0.1093 |
| 羊 | 324.3 | 75.7 | 400 | 30 | 7 | 3.71 | 3.71 | 11.1 | 26 | 1488.2 | 135.13 | 0.0891 |
| 羊 | 375.1 | 87.5 | 462.6 | 30 | 7 | 3.99 | 3.99 | 12 | 27.9 | 1721.3 | 156.3 | 0.0771 |
| アントレロペ | 374.1 | 48.5 | 422.6 | 54 | 7 | 2.97 | 2.97 | 8.91 | 26.7 | 1413.8 | 118.88 | 0.0773 |
| バイソン | 381.7 | 49.5 | 431.2 | 54 | 7 | 3 | 3 | 9 | 27 | 1442.5 | 121.3 | 0.0758 |
| 鹿 | 429.6 | 100.2 | 529.8 | 30 | 7 | 4.27 | 4.27 | 12.8 | 29.9 | 1971.4 | 179 | 0.0673 |
| ゼブラ | 428.9 | 55.6 | 484.5 | 54 | 7 | 3.18 | 3.18 | 9.54 | 28.6 | 1620.8 | 131.92 | 0.0674 |
| エルク | 477.1 | 111.3 | 588.5 | 30 | 7 | 4.5 | 4.5 | 13.5 | 31.5 | 2189.5 | 198.8 | 0.0606 |
| ラクダ | 476 | 61.7 | 537.7 | 54 | 7 | 3.35 | 3.35 | 10.1 | 30.2 | 1798.8 | 146.4 | 0.0608 |
| モース | 528.5 | 68.5 | 597 | 54 | 7 | 3.53 | 3.53 | 10.6 | 31.8 | |||
E パッケージ:コイル,木製の太鼓,鋼製の太鼓,鋼製の太鼓.
顧客の要求に応じて生産することができます.任意の引用のためのあなたの要求を歓迎します!
