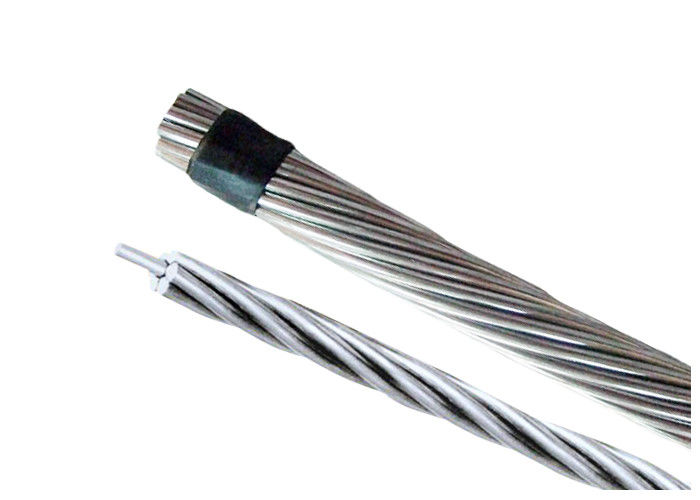

プロヘッド 裸体電導機 全アルミ電導機 AAC シカダ
1 適用
裸の電導線:AAC,AAAC,ACSR,AACSR,ACARおよび電熱鋼線は,様々なグレードの電圧を持つ上空電源伝送および配送ラインで使用されます.
| タイプ | 記述 | ワイヤレス |
セクション面積 (mm2) |
| AAC | 全アルミ導体 | 7~127 | 16~1500 |
| AAAC | 全アルミ合金電導体 | 7~91 | 17~1300 |
| ACSR |
アルミ導体 鋼筋 強化 |
7~103 | 16~1250 |
| AACSR |
アルミ合金導体 鋼筋 強化 |
7~103 | 16~1250 |
| ACAR/AW |
アルミ導体 アルミ合金強化 |
7~103 | 16~1250 |
| ACSW/S |
アルミ導体 アルミニウムで覆われた鋼鉄線/糸 |
7~103 | 16~1250 |
| 銃撃傷 | 鋼鉄の電圧線 | 3/2.64~37/4 について55 | 16.41~765 だった99 |
基準:
すべての製品は,完璧に異なる基準の要求を満たすことができます. 我々は,設計と設計することができます 特別なケーブル 顧客の要求基準に従って製造,例えば: EN,GB,IEC,BS,ASTM,JIS,DIN CRS
| AAC | EN 51082 | |||||||
| 面積 | 番号 | 直径 | 単位の質量 | 格付け | DC | |||
| コード名 | ワイヤ | ワイヤ | コンディション | 長さ | 強度 | 抵抗力 | ||
| mm2 | mm | mm | kg/km | kN | オム/km | |||
| ミッジ | 23.3 | 7 | 2.06 | 6.18 | 63.8 | 4.20 | 1.2249 | |
| 蚊 | 26.9 | 7 | 2.21 | 6.63 | 73.4 | 4.83 | 1.0643 | |
| 蚊 | 36.9 | 7 | 2.59 | 7.77 | 100.8 | 6.27 | 0.7749 | |
| クラゲ | 42.8 | 7 | 2.79 | 8.37 | 117.0 | 7.28 | 0.6678 | |
| アリ | 52.8 | 7 | 3.10 | 9.30 | 144.4 | 8.72 | 0.5409 | |
| 飛んで | 63.6 | 7 | 3.40 | 10.2 | 173.7 | 10.49 | 0.4497 | |
| ブルーボトル | 73.6 | 7 | 3.66 | 11.0 | 201.3 | 11.78 | 0.3880 | |
| イヤリング | 78.6 | 7 | 3.78 | 11.3 | 214.7 | 12.57 | 0.3638 | |
| ワニ | 84.1 | 7 | 3.91 | 11.7 | 229.7 | 13.45 | 0.3400 | |
| クレッグ | 95.6 | 7 | 4.17 | 12.5 | 261.3 | 15.30 | 0.2989 | |
| ワスプ | 106.0 | 7 | 4.39 | 13.2 | 289.6 | 16.95 | 0.2697 | |
| 虫類 | 106.4 | 19 | 2.67 | 13.4 | 292.4 | 18.08 | 0.2701 | |
| ミツバチ | 132.0 | 7 | 4.90 | 14.7 | 360.8 | 21.12 | 0.2165 | |
| ホースネット | 157.6 | 19 | 3.25 | 16.3 | 433.2 | 26.01 | 0.1823 | |
| CAT | 185.9 | 19 | 3.53 | 17.7 | 511.1 | 29.75 | 0.1546 | |
| シャファー | 213.2 | 19 | 3.78 | 18.9 | 586.0 | 34.12 | 0.1348 | |
| スパイダー | 237.6 | 19 | 3.99 | 20.0 | 652.9 | 38.01 | 0.1210 | |
| カワウソ | 265.7 | 19 | 4.22 | 21.1 | 730.4 | 42.52 | 0.1081 | |
| バタフライ | 322.7 | 19 | 4.65 | 23.3 | 886.8 | 51.63 | 0.0891 | |
| 蝶 | 373.1 | 19 | 5.00 | 25.0 | 1025.3 | 59.69 | 0.0770 | |
| ドローン | 372.4 | 37 | 3.58 | 25.1 | 1027.1 | 59.59 | 0.0774 | |
| 百足動物 | 415.2 | 37 | 3.78 | 26.5 | 1145.1 | 66.43 | 0.0695 | |
| メイバグ | 486.1 | 37 | 4.09 | 28.6 | 1340.6 | 77.78 | 0.0593 | |
| スコーピオン | 529.8 | 37 | 4.27 | 29.9 | 1461.2 | 84.77 | 0.0544 | |
| シカダ | 628.3 | 37 | 4.65 | 32.6 | 1732.9 | 100.54 | 0.0459 | |
