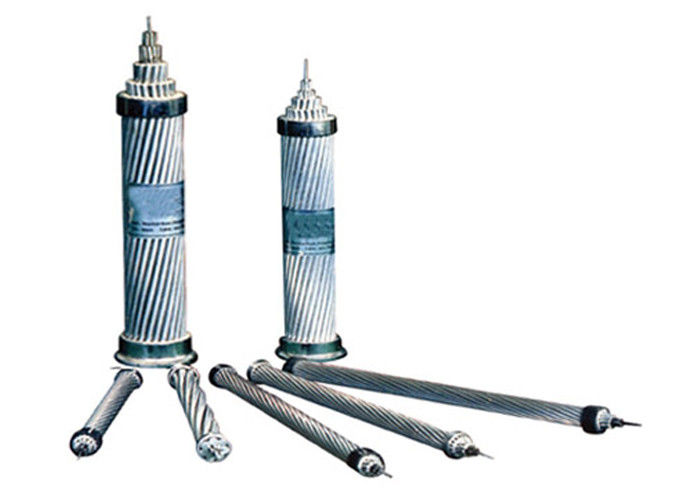

カスタム ACSR-ファルコン 裸体導体 抗外押し 高圧強度
アルミニウム合金線,鋼芯で同心線付き.ACSR用のコアワイヤは,A,B,またはC級のガルバン化;"アルミニウム化"アルミニウムコーティング (AZ);またはアルミニウムコーティング (AW) で利用できます.コラーに油脂を塗り込むか,完全なケーブルを油脂で注入することで,追加の腐食防止が可能です..
適用:
裸のヘアヘッド伝送ケーブルとして,また主力および二次配送ケーブルとして使用されます.ACSRはライン設計に最適な強度を提供します.変化する鋼筋コアストランディングは,アンパシティを犠牲にすることなく,望ましい強さを達成することができます.
基準:
我々は,設計し,顧客の要求基準に従って特別なケーブルを製造することができます: GB,IEC,BS,ASTM,JIS,DIN CRS.
アルミニウムコンダクター 強化鋼
ACSR
| 総面積 | ストランディング と ワイヤー | 推定 | 体重 | 定額 | マックス・D.C | |||||||
| コード名 | 定額 | アル | セント | 合計 | 直径 | 総体 | 壊れる | 耐性 | ||||
| AWG または | アル | セント | 直径 | アル | セント | 合計 | 負荷 | 20°C | ||||
| MCM | mm2 | mm2 | mm2 | mm | mm | mm | kg/km | kg/km | kg/km | kN | オム/km | |
| コート | 795 | 402.84 | 11.16 | 414.00 | 36/3 だった77 | 1/3. オーケー77 | 26.41 | 1110 | 88 | 1198 | 74.34 | 0.07156 |
| マラード | 795 | 402.84 | 91.87 | 494.71 | 30/4 だった14 | 19/2 だった48 | 28.96 | 1119 | 719 | 1838 | 171.18 | 0.07208 |
| ルーディ | 900 | 456.06 | 34.54 | 487.60 | 45/3 だった59 | 7/2. 7/2.40 | 28.73 | 1263 | 247 | 1510 | 108.96 | 0.06351 |
| カナリア | 900 | 456.06 | 59.10 | 515.16 | 54/3. オーケー28 | 7/3.28 | 29.52 | 1263 | 461 | 1724 | 140.95 | 0.06351 |
| 鉄道 | 954 | 483.42 | 33.42 | 816.84 | 45/3 だった70 | 7/2. 7/2.47 | 29.61 | 1339 | 262 | 1601 | 115.63 | 0.05992 |
| カットバード | 954 | 483.42 | 13.42 | 496.84 | 36/4. ほら14 | 半分の414 | 28.95 | 1333 | 105 | 1438 | 87.66 | 0.05962 |
| 枢機卿 | 954 | 483.42 | 62.65 | 546.07 | 54/3. オーケー38 | 7/3.38 | 30.42 | 1339 | 490 | 1829 | 149.36 | 0.05992 |
| オートラン | 1033.5 | 523.68 | 36.19 | 559.87 | 45/3 だった85 | 7/2. 7/2.57 | 30.81 | 1451 | 283 | 1734 | 123.10 | 0.05531 |
| トンジャー | 1033.5 | 523.68 | 14.51 | 538.195 | 36/4. ほら30 | 半分の430 | 30.12 | 1443 | 113 | 1556 | 94.93 | 0.05504 |
| カール | 1033.5 | 523.68 | 67.87 | 91.55 | 54/3. オーケー52 | 7/3.52 | 31.68 | 1451 | 530 | 1981 | 161.80 | 0.05531 |
| ブルージェイ | 1113 | 563.93 | 39.03 | 602.96 | 45/4 だった00 | 7/2. 7/2.66 | 31.98 | 1563 | 385 | 1868 | 132.63 | 0.05136 |
| フィンチ | 1113 | 563.93 | 71.55 | 635.48 | 54/3. オーケー65 | 19/2 だった19 | 32.85 | 1570 | 580 | 2130 | 174.41 | 0.05161 |
| バンティング | 1192.5 | 604.26 | 41.55 | 645.81 | 45/4 だった14 | 7/2. 7/2.76 | 33.12 | 1674 | 327 | 2001 | 141.79 | 0.04793 |
| グラクル | 1192.5 | 604.26 | 76.58 | 680.84 | 54/3. オーケー77 | 19/2 だった27 | 33.97 | 1682 | 600 | 2282 | 186.38 | 0.04817 |
| 苦しい | 1272 | 644.51 | 44.52 | 689.03 | 45/4 だった27 | 7/2. 7/2.85 | 34.17 | 1785 | 349 | 2134 | 151.48 | 0.04494 |
| ザメ | 1272 | 644.51 | 81.68 | 726.19 | 54/3. オーケー90 | 19/2 だった34 | 35.10 | 1795 | 638 | 2433 | 194.00 | 0.04516 |
| スカイラーク | 1272 | 644.51 | 17.87 | 662.38 | 36/4. ほら78 | 半分の478 | 33.42 | 1777 | 140 | 1917 | 115.85 | 0.04472 |
| ワニ | 1351.5 | 684.84 | 47.10 | 731.94 | 45/4 だった40 | 7/2. 7/2.92 | 35.16 | 1898 | 368 | 2266 | 160.70 | 0.04230 |
| マーティン | 1351.5 | 684.84 | 86.71 | 771.55 | 54/4. オーケストラ02 | 19/2 だった41 | 36.17 | 1906 | 679 | 2585 | 206.05 | 0.04250 |
| ボボリンク | 1431 | 725.10 | 50.32 | 775.42 | 45/4 だった53 | 7/3.02 | 36.24 | 2009 | 393 | 2402 | 170.71 | 0.03994 |
| プローバー | 1431 | 725.10 | 91.87 | 816.97 | 54/4. オーケストラ14 | 19/2 だった48 | 37.24 | 2019 | 719 | 2738 | 218.24 | 0.04013 |
| ナッツハッチ | 1510.5 | 765.35 | 52.90 | 818.25 | 45/4 だった65 | 7/3.10 | 37.20 | 2120 | 414 | 2534 | 177.89 | 0.03784 |
| 鳥類 | 1510.5 | 765.35 | 86.84 | 862.19 | 54/4. オーケストラ25 | 19/2 だった55 | 38.25 | 2131 | 759 | 2890 | 230.20 | 0.03802 |
| ラップウィング | 1590 | 805.68 | 55.48 | 861.16 | 45/4 だった77 | 7/3.18 | 38.16 | 2232 | 435 | 2667 | 187.02 | 0.03595 |
|
フォークン |
1590 | 805.68 | 102.13 | 907.81 | 54/4. オーケストラ36 | 19/2 だった62 | 39.26 | 2243 | 799 | 3042 | 242.55 | 0.03613 |
