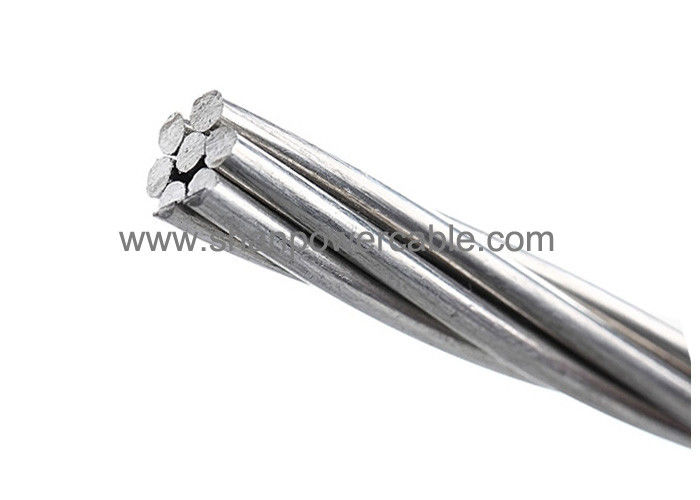

2 基準全アルミニウム合金裸導体 AAAC
当社の裸導体は、IEC 61089、BS 215 part1(AAC)、BS 215 part2、BS 324201 (AAAC)、DIN 48201 part 5 (AAC)、DIN 48204、ASTM B231(AAC)、ASTM B232(ACSR)、BS ENなどのケーブル国際規格の項目を満たすかそれを超えることができます。 50182、BS EN 50183(AAAC)、GB/T 1179-2008。また、OEM および新規デザインのケーブルも顧客として受け入れます。
| タイプ | 説明 | ワイヤの数 |
セクション面積 (mm2) |
| AAC | オールアルミニウム導体 | 7~127 | 16～1500 |
| AAAC | オールアルミニウム合金導体 | 7~91 | 17～1300 |
| ACSR |
アルミニウム導体 スチール強化 |
7~103 | 16～1250 |
| AACSR |
アルミニウム合金導体 スチール強化 |
7~103 | 16～1250 |
| ACAR/AW |
アルミニウム導体 アルミニウム合金強化 |
7~103 | 16～1250 |
| ACSW/S |
アルミニウム導体 アルミクラッド鋼線・より線 |
7~103 | 16～1250 |
| GSW | 亜鉛メッキ鋼線 | 3/2.64～37/4.55 | 16.41～765.99 |
3. 仕様
| AAAC | EN 51082 | |||||||
| エリア | の数 | 直径 | 単位あたりの質量 | 評価済み | 直流 | |||
| コードネーム | ワイヤー | ワイヤー | 条件 | 長さ | 強さ | 抵抗 | ||
| mm2 | mm | mm | kg/km | kN | Ω/km | |||
| 箱 | 18.8 | 7 | 1.85 | 5.55 | 51.4 | 5.55 | 1.7480 | |
| アカシア | 23.8 | 7 | 2.08 | 6.24 | 64.9 | 7.02 | 1.3828 | |
| アーモンド | 30.1 | 7 | 2.34 | 7.02 | 82.2 | 8.88 | 1.0926 | |
| 杉 | 35.5 | 7 | 2.54 | 7.62 | 96.8 | 10.46 | 0.9273 | |
| デオダール | 42.2 | 7 | 2.77 | 8.31 | 115.2 | 12.44 | 0.7797 | |
| モミ | 47.8 | 7 | 2.95 | 8.85 | 130.6 | 14.11 | 0.6875 | |
| ヘーゼル | 59.9 | 7 | 3.30 | 9.90 | 163.4 | 17.66 | 0.5494 | |
| パイン | 71.6 | 7 | 3.61 | 10.8 | 195.6 | 21.14 | 0.4591 | |
| ヒイラギ | 84.1 | 7 | 3.91 | 11.7 | 229.5 | 24.79 | 0.3913 | |
| 柳 | 89.7 | 7 | 4.04 | 12.1 | 245.0 | 26.47 | 0.3665 | |
| オーク | 118.9 | 7 | 4.65 | 14.0 | 324.5 | 35.07 | 0.2767 | |
| 桑 | 150.9 | 19 | 3.18 | 15.9 | 414.3 | 44.52 | 0.2192 | |
| 灰 | 180.7 | 19 | 3.48 | 17.4 | 496.1 | 53.31 | 0.1830 | |
| エルム | 211.0 | 19 | 3.76 | 18.8 | 579.2 | 62.24 | 0.1568 | |
| ポプラ | 239.4 | 37 | 2.87 | 20.1 | 659.4 | 70.61 | 0.1387 | |
| シカモア | 303.2 | 37 | 3.23 | 22.6 | 835.2 | 89.40 | 0.1095 | |
| ウパス | 362.1 | 37 | 3.53 | 24.7 | 997.5 | 106.82 | 0.0917 | |
| イチイ | 479.0 | 37 | 4.06 | 28.4 | 1319.6 | 141.31 | 0.0693 | |
| トタラ | 498.1 | 37 | 4.14 | 29.0 | 1372.1 | 146.93 | 0.0666 | |
| キイチゴ属 | 586.9 | 61 | 3.50 | 31.5 | 1622.0 | 173.13 | 0.567 | |
| ソルバス | 659.4 | 61 | 3.71 | 33.4 | 1822.5 | 194.53 | 0.0505 | |
| アラウカリア | 821.1 | 61 | 4.14 | 37.3 | 2269.4 | 242.24 | 0.0406 | |
| セコイア | 996.2 | 61 | 4.56 | 41.0 | 2753.2 | 293.88 | 0.0334 | |
