| 起源の場所 | 中国 |
| ブランド名 | QINGDAO YICABLE CABLE |
| 証明 | ASTM A475, BS 183:1972 |
ACAR架空ケーブル次のコードと仕様を含めます
ACAR合金架空ケーブルは、さまざまな電圧レベルの送電線に広く使用されており、機械的強度が高く、導電性が高く、耐食性があり、単位体積が軽い、セットアップが簡単、高温耐性、構造が簡単、設置とメンテナンスが便利、送電容量が大きいなどの利点があり、特殊な地理的特性が存在する川や谷を横切る敷設にも適しています。
AAC導体 規格：GB1179-83、IEC1089-91。
アプリケーション
配電線や固定設備での使用に適しています 定格電圧最大 0.6/KV、屋内/屋外、電線管内、機械的影響を受けない地下ダクト内 ダメージ。
特性
-- 高い引張強度、軽量、小さなたるみ
-- 表面が硬いアルミニウム、はみ出し防止、接続簡単、高効率構造
-- 優れた耐クリープ性
- 耐腐食性、長寿命
| タイプ | 説明 | ワイヤの数 |
セクション面積 (mm2) |
| AAC | オールアルミニウム導体 | 7~127 | 16～1500 |
| AAAC | オールアルミニウム合金導体 | 7~91 | 17～1300 |
| ACSR |
アルミニウム導体 スチール強化 |
7~103 | 16～1250 |
| AACSR |
アルミニウム合金導体 スチール強化 |
7~103 | 16～1250 |
| ACAR/AW |
アルミニウム導体 アルミニウム合金強化 |
7~103 | 16～1250 |
| ACSW/S |
アルミニウム導体 アルミクラッド鋼線・より線 |
7~103 | 16～1250 |
| GSW | 亜鉛メッキ鋼線 | 3/2.64～37/4.55 | 16.41～765.99 |

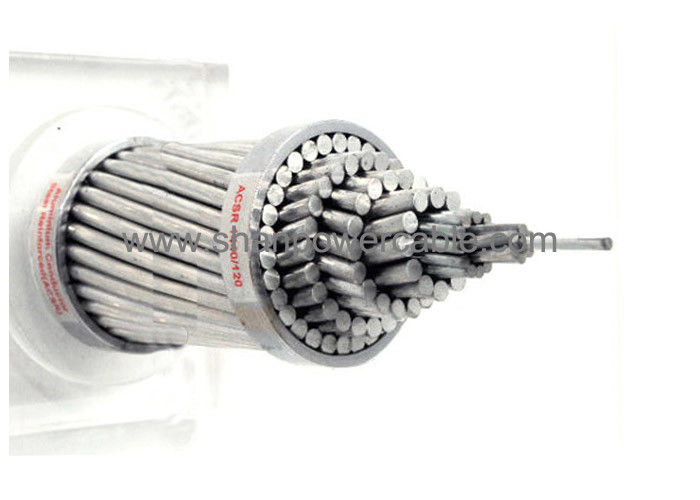

ACSR導体の技術データ
| BS215 PART2 | ||||||||||||
| コード | クロス | 電線数 | ワイヤー径計 | 直径 | あたりの質量 | 評価済み | 最大 | |||||
| 名前 | セクション | 単位長さ | 強さ | 直流抵抗 | ||||||||
| アル | 鋼鉄 | 合計 | アル | 鋼鉄 | コア | 条件 | 20℃で | |||||
| mm2 | mm2 | mm2 | アル | 鋼鉄 | mm | mm | mm | mm | kg/km | kN | オーム/キロ | |
| ほくろ | 10.6 | 1.77 | 12.4 | 6 | 1 | 1.5 | 1.5 | 1.5 | 4.5 | 42.8 | 4.14 | 2.7027 |
| リス | 21 | 3.5 | 24.5 | 6 | 1 | 2.11 | 2.11 | 2.11 | 6.33 | 84.7 | 7.87 | 1.3659 |
| ゴーフェル | 26.2 | 4.37 | 30.6 | 6 | 1 | 2.36 | 2.36 | 2.36 | 7.08 | 106 | 9.58 | 1.0919 |
| イタチ | 31.6 | 5.27 | 36.9 | 6 | 1 | 2.59 | 2.59 | 2.59 | 7.77 | 127.6 | 11.38 | 0.9065 |
| キツネ | 36.7 | 6.11 | 42.8 | 6 | 1 | 2.79 | 2.79 | 2.79 | 8.37 | 148.1 | 13.21 | 0.7812 |
| フェレット | 42.4 | 7.07 | 49.5 | 6 | 1 | 3 | 3 | 3 | 9 | 171.2 | 15.27 | 0.6757 |
| うさぎ | 52.9 | 8.81 | 61.7 | 6 | 1 | 3.35 | 3.35 | 3.35 | 10.1 | 213.5 | 18.42 | 0.5419 |
| ミニク | 63.1 | 10.5 | 73.6 | 6 | 1 | 3.66 | 3.66 | 3.66 | 11 | 254.9 | 21.67 | 0.454 |
| スカンク | 63.2 | 36.9 | 100.1 | 12 | 7 | 2.59 | 2.59 | 7.77 | 13 | 463 | 52.79 | 0.4568 |
| ビーバー | 75 | 12.5 | 87.5 | 6 | 1 | 3.99 | 3.99 | 3.99 | 12 | 302.9 | 25.76 | 0.382 |
| 馬 | 73.4 | 42.8 | 116.2 | 12 | 7 | 2.79 | 2.79 | 8.37 | 14 | 537.3 | 61.26 | 0.3936 |
| アライグマ | 78.8 | 13.1 | 92 | 6 | 1 | 4.09 | 4.09 | 4.09 | 12.3 | 318.3 | 6月27日 | 0.3635 |
| カワウソ | 83.9 | 14 | 97.9 | 6 | 1 | 4.22 | 4.22 | 4.22 | 12.7 | 338.8 | 28.81 | 0.3415 |
| 猫 | 95.4 | 15.9 | 111.3 | 6 | 1 | 4.5 | 4.5 | 4.5 | 13.5 | 385.3 | 32.76 | 0.3003 |
| 野ウサギ | 105 | 17.5 | 122.5 | 6 | 1 | 4.72 | 4.72 | 4.72 | 14.2 | 423.8 | 36.04 | 0.273 |
| 犬 | 105 | 13.6 | 118.5 | 6 | 7 | 4.72 | 1.57 | 4.71 | 14.2 | 394 | 32.65 | 0.2733 |
| コヨーテ | 131.7 | 20.1 | 151.8 | 26 | 7 | 2.54 | 1.91 | 5.73 | 15.9 | 520.7 | 45.86 | 0.2192 |
| クーガー | 131.5 | 7.31 | 138.8 | 18 | 1 | 3.05 | 3.05 | 3.05 | 15.3 | 418.8 | 29.74 | 0.2188 |
| 虎 | 131.2 | 30.6 | 161.9 | 30 | 7 | 2.36 | 2.36 | 7.08 | 16.5 | 602.2 | 57.87 | 0.2202 |
| 狼 | 158.1 | 36.9 | 194.9 | 30 | 7 | 2.59 | 2.59 | 7.77 | 18.1 | 725.3 | 68.91 | 0.1829 |
| ディンゴ | 158.7 | 8.81 | 167.5 | 18 | 1 | 3.35 | 3.35 | 3.35 | 16.8 | 505.2 | 35.87 | 0.1814 |
| リンクス | 183.4 | 42.8 | 226.2 | 30 | 7 | 2.79 | 2.79 | 8.37 | 19.5 | 841.6 | 79.97 | 0.1576 |
| カラカル | 184.2 | 10.2 | 194.5 | 18 | 1 | 3.61 | 3.61 | 3.61 | 18.1 | 586.7 | 40.74 | 0.1562 |
| パンサー | 212.1 | 49.5 | 261.5 | 30 | 7 | 3 | 3 | 9 | 21 | 973.1 | 92.46 | 0.1363 |
| ジャガー | 210.6 | 11.7 | 222.3 | 18 | 1 | 3.86 | 3.86 | 3.86 | 19.3 | 670.8 | 46.57 | 0.1366 |
| ライオン | 238.3 | 55.6 | 293.9 | 30 | 7 | 3.18 | 3.18 | 9.54 | 22.3 | 1093.4 | 100.47 | 0.1213 |
| クマ | 264.4 | 61.7 | 326.1 | 30 | 7 | 3.35 | 3.35 | 10.1 | 23.5 | 1213.4 | 111.5 | 0.1093 |
| ヤギ | 324.3 | 75.7 | 400 | 30 | 7 | 3.71 | 3.71 | 11.1 | 26 | 1488.2 | 135.13 | 0.0891 |
| 羊 | 375.1 | 87.5 | 462.6 | 30 | 7 | 3.99 | 3.99 | 12 | 27.9 | 1721.3 | 156.3 | 0.0771 |
| アンテロープ | 374.1 | 48.5 | 422.6 | 54 | 7 | 2.97 | 2.97 | 8.91 | 26.7 | 1413.8 | 118.88 | 0.0773 |
| バイソン | 381.7 | 49.5 | 431.2 | 54 | 7 | 3 | 3 | 9 | 27 | 1442.5 | 121.3 | 0.0758 |
| 鹿 | 429.6 | 100.2 | 529.8 | 30 | 7 | 4.27 | 4.27 | 12.8 | 29.9 | 1971.4 | 179 | 0.0673 |
| ゼブラ | 428.9 | 55.6 | 484.5 | 54 | 7 | 3.18 | 3.18 | 9.54 | 28.6 | 1620.8 | 131.92 | 0.0674 |
| エルク | 477.1 | 111.3 | 588.5 | 30 | 7 | 4.5 | 4.5 | 13.5 | 31.5 | 2189.5 | 198.8 | 0.0606 |
| キャメル | 476 | 61.7 | 537.7 | 54 | 7 | 3.35 | 3.35 | 10.1 | 30.2 | 1798.8 | 146.4 | 0.0608 |
| ムース | 528.5 | 68.5 | 597 | 54 | 7 | 3.53 | 3.53 | 10.6 | 31.8 | |||
