| 起源の場所 | 中国 |
| ブランド名 | QINGDAO YICABLE CABLE |
| 証明 | CE/KEMA/CCC/TUV |

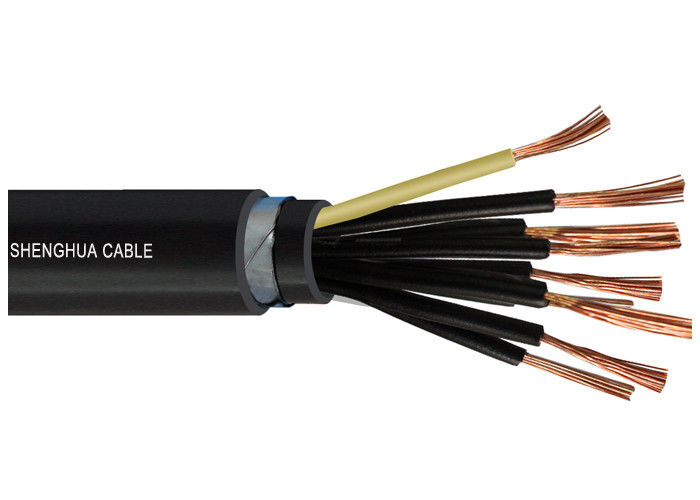

接続ワイヤー システムのためにカスタマイズされた鋼テープ アーマー適用範囲が広い制御ケーブル
説明:
導体: フレキシブル銅導体
断熱材：PVC
インナーシース：PVC
装甲：スチールテープアーマー
シース：PVC
動作特性
定格電圧 U0/U: 450/750V
許容最大値導体の連続動作温度:
PVC絶縁：70℃
短絡時 (最大継続時間 5 秒)
導体の温度は以下のとおりです。
PVC絶縁: 160°C;
設置場所の周囲温度は 0°C 以上。
応用：
定格電圧 450/750KV までの制御、信号、保護、または測定のシステム接続ワイヤ用。
標準：
IEC規格：IEC 60227、IEC60228
中国規格: GB9330
ご要望に応じて、BS、DIN、ICEA などのその他の規格も対応可能
証明書
CE、RoHS、CCC、KEMA、その他ご要望に応じて対応可能
SHAN ケーブルを選ぶ理由
Shanghai Shenghua Cable はすべてのお客様に提供することをお約束します:
競争力のある価格の高品質ケーブル製品。
OEMケーブル製品
特定のケーブル要件と予算に応じたカスタム設計。
ケーブルを迅速かつ時間どおりに配送します。
柔軟なビジネス取引。
40年以上の経験を持つチーフケーブルエンジニア。
調和のとれた同僚と顧客の関係。
すべてのケーブル製品は 100% 検査されています。
充実したアフターサービス。
| 断面図 面積 mm2 |
の厚さ 絶縁体mm |
の厚さ スチールテープ mm |
の厚さ シースmm |
全体の直径 mm |
最小抵抗 での絶縁 70℃ MΩ/km |
最大直流抵抗 20℃ MΩ/km |
おおよその重量 (kg/km) |
|
| 分 | 最大 | |||||||
| 4x2.5 | 0.8 | 2×0.2(0.3) | 1.5 | 13.4 | 16.1 | 0.001 | 7.98 | 450 |
| 4x4 | 0.8 | 2×0.2(0.3) | 1.5 | 14.4 | 17.4 | 0.0085 | 4.95 | 505 |
| 4x6 | 0.8 | 2×0.2(0.3) | 1.5 | 15.6 | 18.8 | 0.007 | 3.3 | 619 |
| 4x10 | 1 | 2×0.2(0.3) | 1.7 | 19.4 | 23.5 | 0.0065 | 1.91 | 947 |
| 5x2.5 | 0.8 | 2×0.2(0.3) | 1.5 | 14.3 | 17.2 | 0.001 | 7.98 | 506 |
| 5x4 | 0.8 | 2×0.2(0.3) | 1.5 | 15.4 | 18.6 | 0.0085 | 4.95 | 586 |
| 5x6 | 0.8 | 2×0.2(0.3) | 1.7 | 16.7 | 20.2 | 0.007 | 3.3 | 737 |
| 5x10 | 1 | 2×0.2(0.3) | 1.7 | 21 | 25.4 | 0.0065 | 1.91 | 1125 |
| 7x0.75 | 0.6 | 2×0.2(0.3) | 1.5 | 11.8 | 14.2 | 0.012 | 26 | 317 |
| 7x1.0 | 0.6 | 2×0.2(0.3) | 1.5 | 12.2 | 14.7 | 0.011 | 19.5 | 425 |
| 7x2.5 | 0.7 | 2×0.2(0.3) | 1.5 | 13.5 | 16.3 | 0.01 | 7.98 | 554 |
| 7x4 | 0.8 | 2×0.2(0.3) | 1.5 | 15.2 | 18.4 | 0.0085 | 4.95 | 701 |
| 7x6 | 0.8 | 2×0.2(0.3) | 1.7 | 18 | 21.7 | 0.007 | 3.30 | 900 |
| 7x10 | 1 | 2×0.2(0.3) | 1.7 | 22.7 | 27.4 | 0.0065 | 1.91 | 1397 |
| 10x0.75 | 0.6 | 2×0.2(0.3) | 1.5 | 13.8 | 16.7 | 0.012 | 26 | 449 |
| 10x1 | 0.6 | 2×0.2(0.3) | 1.5 | 14.4 | 17.4 | 0.011 | 19.5 | 558 |
| 10×1.5 | 0.7 | 2×0.2(0.3) | 1.5 | 16.1 | 19.5 | 0.011 | 13.3 | 753 |
| 10x2.5 | 0.8 | 2×0.2(0.3) | 1.7 | 18.8 | 22.7 | 0.01 | 7.98 | 956 |
| 10×4 | 0.8 | 2×0.2(0.3) | 1.7 | 20.5 | 24.8 | 0.0085 | 4.95 | 1203 |
| 10x6 | 0.8 | 2×0.2(0.3) | 1.7 | 22.5 | 27.1 | 0.007 | 3.3 | 1534年 |
