| 起源の場所 | 中国 |
| ブランド名 | QINGDAO YICABLE CABLE |
| 証明 | CE/KEMA/CCC/TUV |

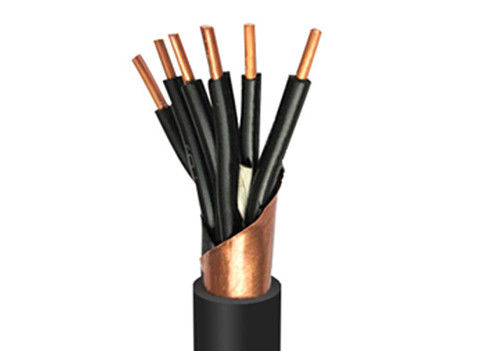

上海の XLPE 絶縁銅テープ スクリーン ラウンド制御ケーブル
説明:
導体: 単線または撚線銅導体
絶縁: XLPE
スクリーン:銅テープスクリーン
シース：PVC
動作特性
定格電圧 U0/U: 450/750V
許容最大値導体の連続動作温度:
PVC絶縁：90℃
短絡時 (最大継続時間 5 秒)
導体の温度は以下のとおりです。
PVC絶縁: 250°C;
設置場所の周囲温度は 0°C 以上。
標準：
IEC規格：IEC 60227、IEC60228
中国規格: GB9330
ご要望に応じて、BS、DIN、ICEA などのその他の規格も対応可能
証明書
CE、RoHS、CCC、KEMA、その他ご要望に応じて対応可能
応用：
定格電圧 450/750KV までの制御、信号、保護、または測定のシステム接続ワイヤ用。
SHAN ケーブルを選ぶ理由
Shanghai Shenghua Cable はすべてのお客様に提供することをお約束します:
競争力のある価格の高品質ケーブル製品。
OEMケーブル製品
特定のケーブル要件と予算に応じたカスタム設計。
ケーブルを迅速かつ時間どおりに配送します。
柔軟なビジネス取引。
40年以上の経験を持つチーフケーブルエンジニア。
調和のとれた同僚と顧客の関係。
すべてのケーブル製品は 100% 検査されています。
充実したアフターサービス。
| 断面図 面積 mm2 |
の厚さ 絶縁体mm |
の厚さ 銅テープ mm |
の厚さ シースmm |
全体の直径 mm |
最小抵抗 での絶縁 70℃ MΩ/km |
最大直流抵抗 20℃ MΩ/km |
おおよその重量 (kg/km) |
|
| 分 | 最大 | |||||||
| 4x0.75 | 0.6 | 0.05～0.1 | 1.2 | 8.1 | 9.7 | 0.012 | 24.5 | 144 |
| 4x1 | 0.6 | 0.05～0.1 | 1.2 | 8.4 | 10.2 | 0.011 | 18.1 | 153 |
| 4x1.5 | 0.7 | 0.05～0.1 | 1.2 | 9.5 | 11.4 | 0.011 | 12.1 | 190 |
| 4x2.5 | 0.8 | 0.05～0.1 | 1.5 | 10.9 | 13.1 | 0.01 | 7.41 | 276 |
| 4x4 | 0.8 | 0.05～0.1 | 1.5 | 12.5 | 15.1 | 0.0085 | 4.61 | 367 |
| 4x6 | 0.8 | 0.05～0.1 | 1.5 | 13.6 | 16.5 | 0.007 | 3.08 | 467 |
| 4x10 | 1 | 0.05～0.1 | 1.7 | 17.1 | 20.7 | 0.0065 | 1.83 | 728 |
| 7x0.75 | 0.6 | 0.05～0.1 | 1.2 | 9.3 | 11.2 | 0.012 | 24.5 | 178 |
| 7x1.0 | 0.6 | 0.05～0.1 | 1.2 | 9.7 | 11.7 | 0.011 | 18.1 | 209 |
| 7x1.5 | 0.7 | 0.05～0.1 | 1.5 | 11 | 13.3 | 0.011 | 12.1 | 239 |
| 7x2.5 | 0.8 | 0.05～0.1 | 1.5 | 13.3 | 16.1 | 0.01 | 7.41 | 398 |
| 7x4 | 0.8 | 0.05～0.1 | 1.5 | 14.6 | 17.6 | 0.0085 | 4.61 | 528 |
| 7x6 | 0.8 | 0.05～0.1 | 1.5 | 16 | 19.4 | 0.007 | 3.08 | 717 |
| 7x10 | 1 | 0.05～0.1 | 1.7 | 20.7 | 25.1 | 0.0065 | 1.83 | 1145 |
| 10x0.75 | 0.6 | 0.05～0.1 | 1.5 | 11.3 | 13.7 | 0.012 | 24.5 | 214 |
| 10x1 | 0.6 | 0.05～0.1 | 1.5 | 12.5 | 15.1 | 0.011 | 18.1 | 300 |
| 10×1.5 | 0.7 | 0.05～0.1 | 1.5 | 14.2 | 17.2 | 0.011 | 12.1 | 367 |
| 10x2.5 | 0.8 | 0.05～0.1 | 1.7 | 16.5 | 20 | 0.01 | 7.41 | 572 |
| 10×4 | 0.8 | 0.05～0.1 | 1.7 | 18.6 | 22.5 | 0.0085 | 4.61 | 787 |
| 10x6 | 0.8 | 0.05～0.1 | 1.7 | 20.5 | 24.8 | 0.007 | 3.08 | 992 |
