| 起源の場所 | 中国 |
| ブランド名 | QINGDAO YICABLE CABLE |
| 証明 | CE/KEMA/CCC |

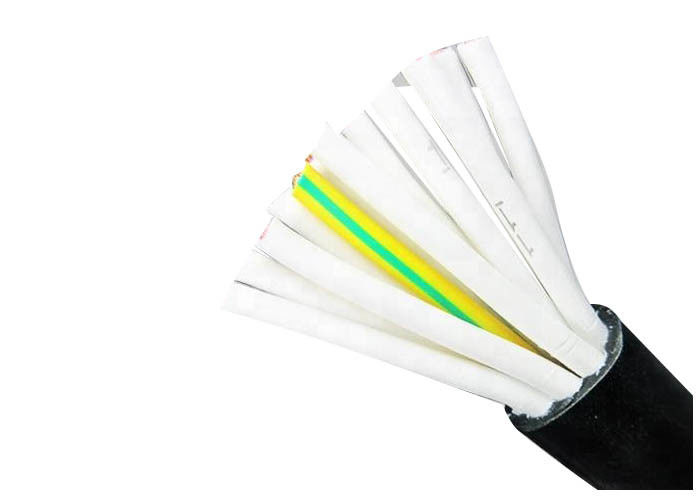

マルチコア 1.5mm2 非外装銅制御ケーブル PVC シース IEC 標準
応用
屋内、ケーブル溝、パイプライン、またはその他の特定の状況に敷設するのに適しています。
工事
導体: 銅撚線導体、クラス 2
断熱材：PVC
シース：PVC
標準
IEC規格：IEC60227、IEC60228
中国規格: GB9330
ご要望に応じて、BS、DIN、ICEA などのその他の規格も対応可能
技術データ
定格電圧: 450/750V
最高導体温度：通常時（70℃）、緊急時（100℃）℃または短絡は 5 秒 (160℃) 条件以内で行ってください。
分。周囲温度0℃、設置後、ケーブルが固定位置にある場合のみ
分。曲げ半径: 6 x ケーブル外径
証明書
CE、RoHS、CCC、KEMA、その他ご要望に応じて対応可能
仕様
| 断面図 面積 mm2 |
の厚さ 絶縁体mm |
の厚さ スチールテープ mm |
の厚さ シースmm |
全体の直径 mm |
最小抵抗 での絶縁 70℃ MΩ/km |
最大直流抵抗 20℃ MΩ/km |
おおよその重量 (kg/km) |
|
| 分 | 最大 | |||||||
| 4x2.5 | 0.8 | 2×0.2(0.3) | 1.5 | 13.4 | 16.1 | 0.001 | 7.41 | 450 |
| 4x4 | 0.8 | 2×0.2(0.3) | 1.5 | 14.4 | 17.4 | 0.0085 | 4.61 | 505 |
| 4x6 | 0.8 | 2×0.2(0.3) | 1.5 | 15.6 | 18.8 | 0.007 | 3.08 | 619 |
| 4x10 | 1 | 2×0.2(0.3) | 1.7 | 19.4 | 23.5 | 0.0065 | 1.83 | 947 |
| 5x2.5 | 0.8 | 2×0.2(0.3) | 1.5 | 14.3 | 17.2 | 0.001 | 7.41 | 506 |
| 5x4 | 0.8 | 2×0.2(0.3) | 1.5 | 15.4 | 18.6 | 0.0085 | 4.61 | 586 |
| 5x6 | 0.8 | 2×0.2(0.3) | 1.7 | 16.7 | 20.2 | 0.007 | 3.08 | 737 |
| 5x10 | 1 | 2×0.2(0.3) | 1.7 | 21 | 25.4 | 0.0065 | 1.83 | 1125 |
| 7x0.75 | 0.6 | 2×0.2(0.3) | 1.5 | 11.8 | 14.2 | 0.012 | 24.5 | 317 |
| 7x1.0 | 0.6 | 2×0.2(0.3) | 1.5 | 12.2 | 14.7 | 0.011 | 18.1 | 425 |
| 7x2.5 | 0.7 | 2×0.2(0.3) | 1.5 | 13.5 | 16.3 | 0.01 | 7.41 | 554 |
| 7x4 | 0.8 | 2×0.2(0.3) | 1.5 | 15.2 | 18.4 | 0.0085 | 4.61 | 701 |
| 7x6 | 0.8 | 2×0.2(0.3) | 1.7 | 18 | 21.7 | 0.007 | 3.08 | 900 |
| 7x10 | 1 | 2×0.2(0.3) | 1.7 | 22.7 | 27.4 | 0.0065 | 1.83 | 1397 |
| 10x0.75 | 0.6 | 2×0.2(0.3) | 1.5 | 13.8 | 16.7 | 0.012 | 24.5 | 449 |
| 10x1 | 0.6 | 2×0.2(0.3) | 1.5 | 14.4 | 17.4 | 0.011 | 18.1 | 558 |
| 10×1.5 | 0.7 | 2×0.2(0.3) | 1.5 | 16.1 | 19.5 | 0.011 | 12.1 | 753 |
| 10x2.5 | 0.8 | 2×0.2(0.3) | 1.7 | 18.8 | 22.7 | 0.01 | 7.41 | 956 |
| 10×4 | 0.8 | 2×0.2(0.3) | 1.7 | 20.5 | 24.8 | 0.0085 | 4.61 | 1203 |
| 10x6 | 0.8 | 2×0.2(0.3) | 1.7 | 22.5 | 27.1 | 0.007 | 3.08 | 1534年 |
動作特性
定格電圧 U0/U: 450/750V
許容最大値導体の連続動作温度:
PVC絶縁：70℃
短絡時 (最大継続時間 5 秒)
導体の温度は以下のとおりです。
PVC絶縁: 160°C;
設置場所の周囲温度は 0°C 以上。
よくある質問
Q: 見積もりが返ってくるまでにどれくらい時間がかかりますか?
A: ほとんどの見積もりは 24 時間以内に返信されますが、特殊な工事の場合はさらに日数がかかる場合があります。
Q: 製品にはどのような保証が付いていますか?
A: SHAN ケーブルは、すべての製品、ワイヤー ケーブルなどに欠陥がないことを保証します。双方が合意した品質を満たさない製品は返品させていただきます。具体的な用語は次のとおりです。
1. 当社は、契約書に指定された保証期間の要件を遵守し、自社配電ネットワークのケーブルおよびワイヤの調達のための注文書に基づいて供給される商品を遵守することを保証します。
2. 当社はこの仕様に基づいて製造され、商品は新品、未使用、最新または現行モデルとなります。当社が選ばれたら、契約の要件に従って厳密に商品を供給します。
3. 保証は、商品または場合によってはその一部が SCC に示された最終目的地に配送されて受領されてから 12 か月間、または原産国の港または積地からの出荷日から 18 か月間、いずれか早く終了する期間有効です。
4. 保証期間中、商品の品質に問題がある場合、購入者は書面または代理店によってメーカーに直接申告することができます。メーカーは合理的な期間内に修理または交換を行い、これに関連するすべての費用を負担します。
Q: ワイヤーやケーブル以外の製品も販売していますか?
A: ワイヤーとケーブルは当社の得意分野ですが、ほんの数例を挙げると、コネクタ、ケーブル アセンブリ、ケーブル ツールも販売しています。当社の製品は、世界中の多くの市場にサービスを提供しています。
