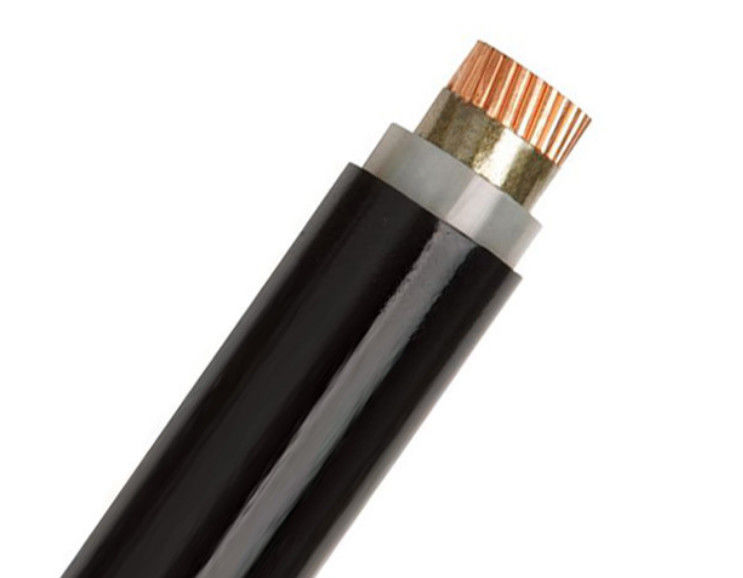

銅のコンダクターXLPEによって絶縁される耐火性ケーブル、建物のための低電圧ケーブル
|
製品名
|
FRC XLPE耐火性ケーブルの価格
|
|
評価される電圧
|
0.6/1kV
|
|
評価される温度 |
90℃
|
|
コンダクター
|
雲母テープ傷が付いている固体か座礁させた銅のコンダクター、
|
|
絶縁材
|
XLPEまたはLSZHの混合物
|
|
外装
|
LSZHの混合物
|
|
外装色
|
オレンジか赤または黒
|
|
適用
|
固定配線のため;
ケーブルがトランクか水路によって保護される必要な安全回路。
|
耐火性ケーブル
•評価される電圧:450/750V、600/1000V
•構造:座礁させるか、または固体銅のコンダクター/ミネラル陶磁器の（雲母/ガラス）耐火性テープLSOH絶縁材を暴露して下さい
•範囲:0.5mmの² – 400mmの²
•適用:固定配線/ケーブルがトランクか水路によって保護される必要な安全回路のため
絶縁される300/500V Mica+XLPE LSZHによっておおわれる送電線（2-4の中心）
絶縁される600/1000V Mica+XLPE LSZHによっておおわれる送電線（2-4の中心）
300/500V SRによって絶縁される制御ケーブル（2-4の中心）
300/500V SRの絶縁された及びオーバーオールによって選別される制御ケーブル（2-4中心及びMulticores）
300/500V Mica+SRの絶縁された及びオーバーオールによって選別される制御ケーブル（2-4中心及びMulticores）
450/750V SRによって絶縁される制御ケーブル（2-5の中心）
450/750V SRの絶縁された及びオーバーオールによって選別される制御ケーブル（2-4中心及びMulticores）
600/1000V SRによって絶縁されるFlexiblesの制御ケーブル
構造
コンダクター:クラス1/2の平野によってアニールされる銅線、雲母テープ傷と固体か座礁させて
絶縁材:XLPEまたはLSZHの混合物
外装:LSZHの混合物
中心色:活動的な中心のために赤く、黒く、青、白く、地核のための緑/黄色、外装のためのオレンジまたは赤くまたは黒い
最高。実用温度: ロールまたは木のドラムごとのまたは条件による100メートル
生産能力: 20キロメートル日
MOQ:小型のための5000メートル、大きいサイズのための1000メートル
証明書
セリウム、RoHS、CCC、KEMAおよびより多くの他依頼により
オペレーティング特性
1のケーブル コンダクター≤70°Cの長期正当な実用温度
2の短絡の場合にはケーブルの最も高い働く温度（最も長続きがする時間は5sにありません）:≤300mm2ケーブル コンダクター≤160°C、≥300 ≤ mm2のケーブル コンダクターの140°C。
3つの置く温度は0℃のケーブルの許された曲げ半径にべきです:単心のunarmoredケーブルのために、itisの外の直径の20時間以下あるべきではないです;マルチコアのunarmoredケーブルのために、itisの外の直径の15時間以下あるべきではないです
4つは、炎抑制剤の特性と、ZA、ZB、ZC、ZD 4つのタイプです
5つは、プロダクトACのために適当0.6/1KVの評価される電圧の50のHzの伝達および配分ラインです
| Nom。コンダクターの横断面 | 絶縁材の厚さ | 外装 | およそ。 | およそ | 最高。コンダクター（20°C）のD.C. Resistance | 電圧をテストして下さい | 現在の評価 | |
| mm2 | mm | 厚さ | O.D. | 重量 | Ω/km | AC | ||
| mm | mm | kg/km | kV/5min | 空気（A） | 土（A） | |||
| 3×1.5 | 0.7 | 1.8 | 13.4 | 203 | 12.1 | 3.5 | 20 | 27 |
| 3×2.5 | 0.7 | 1.8 | 14.2 | 246 | 7.41 | 3.5 | 26 | 35 |
| 3×4 | 0.7 | 1.8 | 15.2 | 304 | 4.61 | 3.5 | 34 | 45 |
| 3×6 | 0.7 | 1.8 | 16.4 | 376 | 3.08 | 3.5 | 43 | 57 |
| 3×10 | 0.7 | 1.8 | 19.1 | 534 | 1.83 | 3.5 | 60 | 77 |
| 3×16 | 0.7 | 1.8 | 21.4 | 737 | 1.15 | 3.5 | 83 | 105 |
| 3×25 | 0.9 | 1.8 | 24.7 | 1063 | 0.727 | 3.5 | 105 | 125 |
| 3×35 | 0.9 | 1.8 | 26.9 | 1380 | 0.524 | 3.5 | 125 | 155 |
| 3×50 | 1 | 1.9 | 30.5 | 1837 | 0.387 | 3.5 | 160 | 185 |
| 3×70 | 1.1 | 2 | 35 | 2490 | 0.268 | 3.5 | 200 | 225 |
| 3×95 | 1.1 | 2.1 | 39.1 | 3325 | 0.193 | 3.5 | 245 | 270 |
| 3×120 | 1.2 | 2.3 | 42.8 | 4120 | 0.153 | 3.5 | 285 | 310 |
| 3×150 | 1.4 | 2.4 | 47.5 | 5092 | 0.124 | 3.5 | 325 | 345 |
| 3×185 | 1.6 | 2.6 | 52.9 | 6245 | 0.0991 | 3.5 | 375 | 390 |
| 3×240 | 1.7 | 2.7 | 58.5 | 7996 | 0.0754 | 3.5 | 440 | 450 |
| 4×1.5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4×2.5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4×4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4×6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4×10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4×16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4×25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4×35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| 4×50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4×70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4×95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4×120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4×150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4×185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 4×240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 5×1.5 | 0.7 | 1.8 | 13.6 | 284 | 12.1 | 3.5 | 20 | 27 |
| 5×2.5 | 0.7 | 1.8 | 16.6 | 349 | 7.41 | 3.5 | 26 | 35 |
| 5×4 | 0.7 | 1.8 | 17.9 | 441 | 4.61 | 3.5 | 34 | 45 |
| 5×6 | 0.7 | 1.8 | 19.3 | 558 | 3.08 | 3.5 | 43 | 57 |
| 5×10 | 0.7 | 1.8 | 22.8 | 809 | 1.83 | 3.5 | 60 | 77 |
| 5×16 | 0.7 | 1.8 | 25.6 | 1135 | 1.15 | 3.5 | 83 | 105 |
| 5×25 | 0.9 | 1.8 | 29.7 | 1664 | 0.727 | 3.5 | 105 | 125 |
| 5×35 | 0.9 | 1.9 | 32.6 | 2194 | 0.524 | 3.5 | 125 | 155 |
| 5×50 | 1 | 2 | 37.3 | 3013 | 0.387 | 3.5 | 160 | 185 |
| 5×70 | 1.1 | 2.1 | 42.9 | 4101 | 0.268 | 3.5 | 200 | 225 |
| 5×95 | 1.1 | 2.2 | 48.2 | 5382 | 0.193 | 3.5 | 245 | 270 |
| 5×120 | 1.2 | 2.4 | 52.7 | 6685 | 0.153 | 3.5 | 285 | 310 |
| 5×150 | 1.4 | 2.5 | 58.5 | 8363 | 0.124 | 3.5 | 325 | 345 |
| 5×185 | 1.6 | 2.7 | 65.1 | 10268 | 0.0991 | 3.5 | 375 | 390 |
| 5×240 | 1.7 | 3.1 | 72.3 | 13167 | 0.0754 | 3.5 | 440 | 450 |
