450V / 750V炎-抑制ケーブルの多彩で適用範囲が広い銅のコンダクター

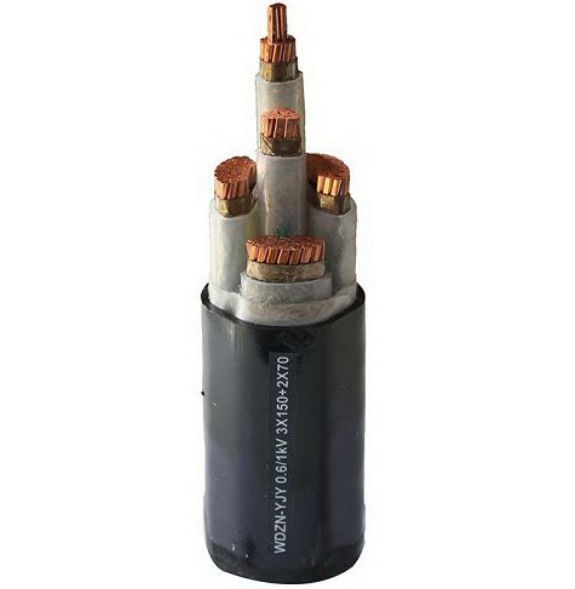

ケーブルの構造
コンダクター:クラス1,2,5の適用範囲が広い銅のコンダクター
スクリーン: 雲母テープ
絶縁材: ポリ塩化ビニールかLSZH PO
外装:ポリ塩化ビニール:(任意)
評価される電圧:450/750V
1. 適用
中型の機械圧力のための適用範囲が広いケーブル。許可された頻繁な曲がり、ねじれること。instのための乾燥した、湿気がある条件の世帯、台所およびオフィスの適用のために特に、適した。ケーブルが装置の必要な指定に合わせられる限り、洗濯機、ドライヤー、冷却装置等。それが装置の熱い部品が付いている直接接触で得ないし、熱照射に露出されなければという条件で、炊事道具、すなわち熱い装置のためにまた適した。プレハブの構造の要素の家具、隔壁、装飾的なライニングおよびキャビティの固定取付けのために適した
2. 技術的なデータ
温度較差:
installationiの間:+70 °Cまでの+5 °C
取付けられている固定:-30 +70 °Cまでの°C
最高の短絡。5 s:150まで°C
貯蔵の周囲温度:40まで°C
わずかな電圧:Uο/U = 300/500ボルト
テスト電圧:2000ボルト
最低の内部の曲げ半径:8つ- 12の < 8="" mm="">
mmのD 5Dのための4D
6DのためのD > 12のmm
corexsection mm2 | コンダクターの構造 | 外的な直径mm | 絶縁材の厚さmm | 外装の厚さmm | 20 °Cのコンダクターの抵抗Ω/km | 特定。70°C MΩkmの絶縁材の電気抵抗 |
2x0.75 | 24x0.2 | 5.7-7.2 | 0.6 | 0.8 | 26.0 | 0.011 |
2x1 | 32x0.2 | 5.9-7.5 | 0.6 | 0.8 | 19.5 | 0.010 |
2x1.5 | 30x0.25 | 6.8-8.6 | 0.7 | 0.8 | 13.3 | 0.010 |
2x2.5 | 50x0.25 | 8.4-10.6 | 0.8 | 1.0 | 7.98 | 0.0095 |
3x0.75 | 24x0.2 | 6.0-7.6 | 0.6 | 0.8 | 26.0 | 0.011 |
3x1 | 32x0.2 | 6.3-8.0 | 0.6 | 0.8 | 19.5 | 0.010 |
3x1.5 | 30x0.25 | 7.4-9.4 | 0.7 | 0.9 | 13.3 | 0.010 |
3x2.5 | 50x0.25 | 9.2-11.4 | 0.8 | 1.1 | 7.98 | 0.0095 |
3x4 | 56x0.3 | 10.5-13.1 | 0.8 | 1.2 | 4.95 | 0.0078 |
4x0.75 | 24x0.2 | 6.6-8.3 | 0.6 | 0.8 | 26.0 | 0.011 |
4x1 | 32 x 0,20 | 7,1 - 09,0 | 0.6 | 0.9 | 19.5 | 0.010 |
4x1.5 | 30 x 0,25 | 8,4 - 10,5 | 0.7 | 1.0 | 13,3 | 0,010 |
4x2.5 | 50 x 0,25 | 10,1 - 12,5 | 0,8 | 1.1 | 7,98 | 0,0095 |
4x4 | 56 x 0,30 | 11,5 - 14,3 | 0,8 | 1.2 | 4,95 | 0,0078 |
4x6 | 84 x 0,30 | 14,7 | 0.8 | 1.2 | 3,30 | 0,0068 |
5x0.75 | 24 x 0,20 | 7,4 - 9,3 | 0.6 | 0.9 | 26.0 | 0.011 |
5x1 | 32 x 0,20 | 7,8 - 9,8 | 0.6 | 0.9 | 19.5 | 0,010 |
5x1.5 | 30 x 0,25 | 9,3 - 11,6 | 0.7 | 1.1 | 13.3 | 0,010 |
5x2.5 | 50 x 0,25 | 11,2 - 13,9 | 0.8 | 1.2 | 7,98 | 0,0095 |
オペレーティング特性
1のケーブル コンダクター≤70°Cの長期正当な実用温度
2の短絡の場合にはケーブルの最も高い働く温度(最も長続きがする時間は5sにありません):≤300mm2ケーブル コンダクター≤160°C、≥300 ≤ mm2のケーブル コンダクターの140°C。
3つの置く温度は0℃のケーブルの許された曲げ半径にべきです:単心のunarmoredケーブルのために、itisの外の直径の20時間以下あるべきではないです;マルチコアのunarmoredケーブルのために、itisの外の直径の15時間以下あるべきではないです
4つは、炎抑制剤の特性と、ZA、ZB、ZC、ZD 4つのタイプです
5つは、プロダクトACのために適当0.6/1つのKVの評価される電圧の50のHzの伝達および配分ラインです
