| 起源の場所 | 中国 |
| ブランド名 | HOLD-ONE |
| 証明 | CE/KEMA/CCC/TUV |

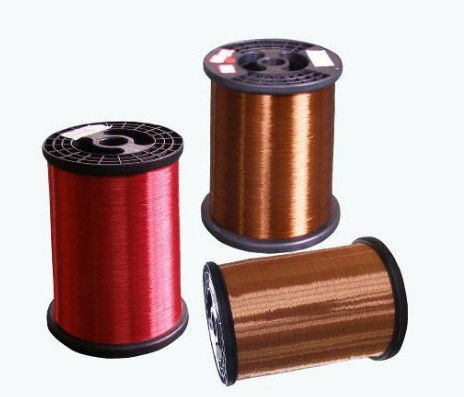

H0S5VV-F配電システム用の柔軟な銅被覆アルミニウム線
製品説明
銅クラッドアルミニウム線と溶接製造技術で覆われ、アルミニウムロッドまたは鋼線コアワイヤーの外表面に同心円状に高品質の銅クラッドが形成され、銅層とコアの間の原子間に強力な冶金学的結合が形成され、2つの異なる金属材料が一体化して結合され、銅とアルミニウムの単一金属線引きプロセスとして伸線およびアニーリングプロセスを行うことができ、銅層の体積比に対する調整可能な比率は比較的一定のままです。
製品構造:
銅被覆アルミニウム導体
XLPEまたはPVC絶縁体
PVCまたはポリオレフィンシース シース
製品の特徴分析:
1、DC抵抗率：銅クラッドアルミニウム線の銅線の抵抗率は銅線の約1.5倍より大きく、メスの値は同じで、銅クラッドアルミニウム線の銅線の重さは約1/2です。
2、銅クラッドアルミニウム導体の使用は、ワイヤおよびケーブル製品の選択、設計、設置およびその他の習慣の現在の状況に合わせて長年継続することができ、またケーブル端子をプレスしてはんだ付けを可能にします。
3、AC抵抗が低い：
4、軽量かつ低コスト：銅ケーブルの同じ技術仕様と比較して、銅クラッドアルミニウム導体ケーブルのコストは40％以上削減され、銅クラッドアルミニウム/銅複合導体ケーブルのコストは20％以上削減されます。
5、優れた溶接性：銅クラッドアルミニウム線は、表面が同心銅の層でコーティングされているため、銅線と同じ溶接性を備えており、生産を容易にします。
分類
1 つは信号または通信用の銅被覆アルミニウム ケーブルで、もう 1 つは電源用です。
電圧レベル
0.6/1KV3.6/6KV8.7/10KV、8.7/15KV12/20KV
18/20KV21/35KV26/35KV
タイプとデータ
0.6/1KVシングルコア
| 導体の公称断面 | 公称絶縁体厚さ (mm) | シース厚さ(mm) |
ケーブル径 (mm) |
基準重量 (kg/km) |
20℃ Max 導体の直流抵抗(Ω/KM) |
| 1×2.5 | 0.8 | 1.8 | 7.5 | 63 | 10.8 |
| 1x4 | 1.0 | 1.8 | 8.5 | 80 | 6.92 |
| 1x6 | 1.0 | 1.8 | 9.0 | 94 | 4.35 |
| 1x10 | 1.0 | 1.8 | 10.0 | 126 | 2.70 |
| 1x16 | 1.0 | 1.8 | 11.5 | 161 | 1.74 |
| 1x25 | 1.2 | 1.8 | 13.5 | 225 | 1.10 |
| 1x35 | 1.2 | 1.8 | 14.0 | 277 | 0.765 |
| 1x50 | 1.4 | 1.8 | 16.0 | 355 | 0.539 |
| 1x70 | 1.4 | 1.8 | 17.5 | 460 | 0.386 |
| 1x95 | 1.6 | 1.8 | 20.0 | 603 | 0.284 |
| 1x120 | 1.6 | 1.8 | 21.5 | 722 | 0.220 |
| 1x150 | 1.8 | 1.8 | 24.0 | 871 | 0.173 |
| 1x185 | 2.0 | 1.8 | 26.0 | 1065 | 0.141 |
| 1x240 | 2.2 | 2.0 | 30.0 | 1364 | 0.102 |
| 1x300 | 2.4 | 2.2 | 32.0 | 1687年 | 0.0843 |
