| 起源の場所 | 中国 |
| ブランド名 | HOLD-ONE |
| 証明 | CE/KEMA/CCC/TUV |
銅の覆われたアルミニウム鋼鉄テープ装甲ケーブル友好的な3つx 185のスクエアmm Eco
製品の説明

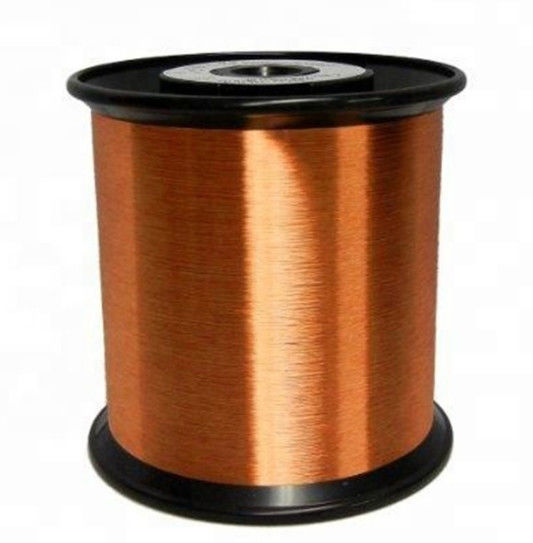

銅の覆われたアルミニウム ワイヤーはアルミニウム棒または鋼線の中心ワイヤーのGAIMENの溶接の製造技術、良質の銅のクラッディングで集中的に覆われて、そして銅の層と中心間の原子間の強い冶金の結束の形成、ように必要な全に結合される2つの金属材料銅の層の容積の比率への調節可能な割合の銅そしてアルミニウムの単一の金属線のデッサン プロセスが比較的一定した定数に残ったと同時にので作り、プロセスを引き、アニールします。
プロダクト構造:
銅の覆われたアルミニウム コンダクター
XLPEまたはポリ塩化ビニールの絶縁材
ポリ塩化ビニールまたはポリオレフィンの外装の外装
製品の機能の分析:
1のDCの抵抗:銅線かける約1.5より大きい銅の覆われたアルミニウム ワイヤー銅ライン抵抗は女性の価値同じの銅線が約1/2の重量を量る銅の覆われたアルミニウム ワイヤーです。
2つは、銅の覆われたアルミニウム コンダクターの使用ワイヤーの流れに会い長年にわたり続けることができ、ケーブル プロダクト選択、設計、取付けおよび他の習慣はまた、ケーブル ターミナルを押しま、はんだ付けすることを可能にします。
3のより低いAC抵抗:
4つの、軽量および安価:、銅の覆われたアルミニウム コンダクター ケーブルの原価節約の40%以上銅ケーブルの同じ技術仕様と比較されるの銅の覆われたアルミニウム/銅の合成のコンダクター ケーブルの原価節約の20%以上。
5のよいweldability:銅線従ってそれが付いている同心の銅の層が、塗られる表面のために銅の覆われたアルミニウム ワイヤーに同じweldabilityが、生産を促進するあります
分類
1つは信号ですまたはコミュニケーション目的は覆われたアルミニウム ケーブルを銅張りにし、他は電源のためです
電圧レベル
0.6/1KV3.6/6KV8.7/10KV、8.7/15KV12/20KV
18/20KV21/35KV26/35KV
タイプおよびデータ
単心0.6/1KV
| コンダクターのわずかなセクション | わずかな絶縁材のthicknes （mm） | 外装（mm）の厚さ |
ケーブルの直径 （mm） |
参照の重量 （kg/km） |
20℃コンダクター（Ω/KM）の最高DCの抵抗 |
| 1x2.5 | 0.8 | 1.8 | 7.5 | 63 | 10.8 |
| 1x4 | 1.0 | 1.8 | 8.5 | 80 | 6.92 |
| 1x6 | 1.0 | 1.8 | 9.0 | 94 | 4.35 |
| 1x10 | 1.0 | 1.8 | 10.0 | 126 | 2.70 |
| 1x16 | 1.0 | 1.8 | 11.5 | 161 | 1.74 |
| 1x25 | 1.2 | 1.8 | 13.5 | 225 | 1.10 |
| 1x35 | 1.2 | 1.8 | 14.0 | 277 | 0.765 |
| 1x50 | 1.4 | 1.8 | 16.0 | 355 | 0.539 |
| 1x70 | 1.4 | 1.8 | 17.5 | 460 | 0.386 |
| 1x95 | 1.6 | 1.8 | 20.0 | 603 | 0.284 |
| 1x120 | 1.6 | 1.8 | 21.5 | 722 | 0.220 |
| 1x150 | 1.8 | 1.8 | 24.0 | 871 | 0.173 |
| 1x185 | 2.0 | 1.8 | 26.0 | 1065 | 0.141 |
| 1x240 | 2.2 | 2.0 | 30.0 | 1364 | 0.102 |
| 1x300 | 2.4 | 2.2 | 32.0 | 1687 | 0.0843 |
