| 起源の場所 | 中国 |
| ブランド名 | HOLD-ONE |
| 証明 | CE/KEMA/CCC/TUV |

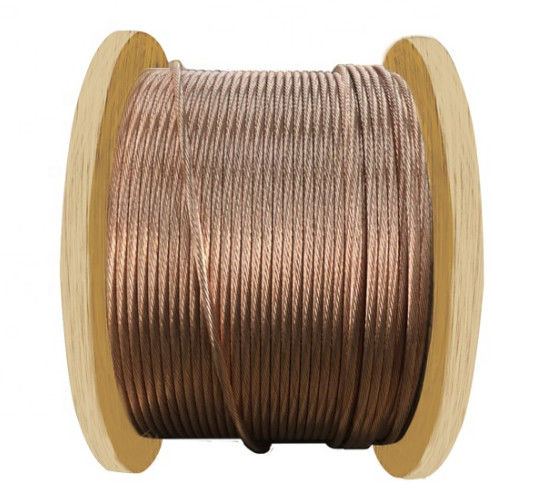

装甲式 CU装甲式 銅覆いアルミワイヤー PVC/ポリオレフィン 覆い YJVC-0.6/1KV
製品説明
銅で覆われたアルミワイヤーで,溶接製造技術で覆い,高品質の銅で覆い,アルミ棒の外面または鋼鉄ワイヤのコアワイヤにコンセントリックで,銅層とコアとの間の原子間の強い金属結合の形成2つの異なる金属材料が統合された can make as drawing and annealing process as a single metal wire drawing process of copper and aluminum with adjustable proportion to the copper layer volume ratio remained relatively constant constant.
製品構造:
銅で覆われたアルミニウム導体
XLPEまたはPVC保温材
PVCまたはポリオレフィンのシールドシールド
製品の特徴分析:
1DC抵抗:銅覆いアルミニウムワイヤ 銅線抵抗は銅ワイヤの約1.5倍以上であり,女性の値は同じで,銅覆いアルミニウムワイヤ 銅ワイヤの重量は約1/2.
2ケーブル製品選択,設計,設置などの習慣に対応するために,銅塗装アルミニウム電導体の使用は,多くの年にわたって継続することができます.また,ケーブル端末を押した溶接が可能になります
3低AC抵抗:
4軽量で低コスト: 銅ケーブルと同じ技術仕様と比較して,銅塗装アルミ電導ケーブルのコスト削減は40%以上銅塗装 アルミ/銅複合電導ケーブル 20%以上のコスト削減.
5溶接性が良い: 表面がコンセントリックな銅の層で覆われているため,銅製のアルミニウムワイヤが溶接性が高く,製造を容易にする
分類
信号または通信目的で銅塗装アルミニウムケーブル,そして他の電源のために
電圧レベル
0.6/1KV3.6/6KV8.7/10KV8.7/15KV12/20KV
18/20KV21/35KV26/35KV
種類とデータ
0.6/1KV 単核
| 導体の名目部分 | 単位の隔熱厚さ (mm) | 厚さ (mm) |
ケーブル直径 (mm) |
基準重量 (kg/km) |
20°C 最大電導体のDC抵抗 ((Ω/KM) |
| 1x2 について5 | 0.8 | 1.8 | 7.5 | 63 | 10.8 |
| 1x4 | 1.0 | 1.8 | 8.5 | 80 | 6.92 |
| 1×6 | 1.0 | 1.8 | 9.0 | 94 | 4.35 |
| 1x10 | 1.0 | 1.8 | 10.0 | 126 | 2.70 |
| 1x16 | 1.0 | 1.8 | 11.5 | 161 | 1.74 |
| 1x25 | 1.2 | 1.8 | 13.5 | 225 | 1.10 |
| 1x35 | 1.2 | 1.8 | 14.0 | 277 | 0.765 |
| 1x50 | 1.4 | 1.8 | 16.0 | 355 | 0.539 |
| 1x70 | 1.4 | 1.8 | 17.5 | 460 | 0.386 |
| 1x95 | 1.6 | 1.8 | 20.0 | 603 | 0.284 |
| 1x120 | 1.6 | 1.8 | 21.5 | 722 | 0.220 |
| 1x150 | 1.8 | 1.8 | 24.0 | 871 | 0.173 |
| 1x185 | 2.0 | 1.8 | 26.0 | 1065 | 0.141 |
| 1x240 | 2.2 | 2.0 | 30.0 | 1364 | 0.102 |
| 1x300 | 2.4 | 2.2 | 32.0 | 1687 | 0.0843 |
