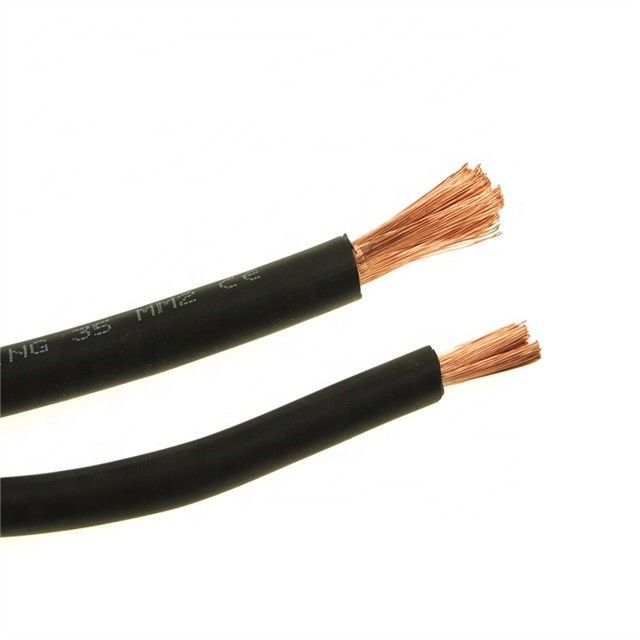

シリコーン ゴムASTM 400mm2の適用範囲が広い溶接ケーブル
製品の説明
適用
450/750 Vの銅のコンダクターEPRは電化製品、電気用具およびさまざまな移動式電気機器に使用したゴム製 ケーブルを絶縁した。
構造
コンダクター: 適用範囲が広い裸のアニールされた銅線か錫メッキされた銅線
絶縁材:ニトリル ブタジエン ポリ塩化ビニールかゴム製材料またはEPR
外装:ニトリル ブタジエン ポリ塩化ビニールかゴム製材料またはCSP
絶縁される黒く、オレンジ、赤くまたは黄色の南北戦争の連合軍の軍服、単一及び二重の選択。
スクエアMMのサイズ(ヨーロッパ式):10のスクエアmmへの240のスクエアmm
AWGは大きさで分類する(北米式):500 MCMへの6 Awg
広い温度較差:-55°Cへの105°C
特徴
1.評価されるパワー頻度電圧U0/U: 450/750V、300/500Vおよび300/300V。
2.コンダクターの最高の許可された実用温度は60°C.である。
3.最も低い働く温度をである-35°C.割り当てた。
4.ゴム製 ケーブルは鉱油および重油によって汚染される場所で使用することができる。
5. D>25mmはケーブルの直径の6回に最低の曲げ半径ある。
D≤25mmTheの最低の曲げ半径はケーブルの直径の4回にある。(ケーブルのD直径) 2.Characteristics
指定
タイプ |
評価される |
横断面 |
NOの |
適用 |
YQ |
300/300 |
0.3-0.75 |
2-5 |
軽い携帯用電気装置および用具のために使用される |
YZ YZW |
300/500 |
1.5-6 |
2-5 |
さまざまな携帯用電気装置および用具のために使用される |
YC |
450/750 |
1.5-120 |
2-5 |
どれをさまざまな携帯用電気装置のために使用される |
YH |
- |
10-185 |
1 |
アーク溶接のため |
主要な技術的なデータ
わずかなセクション 区域(mm2) |
いいえ/直径の 座礁(mm) |
わずかな外装 厚さ(mm) |
全面的な直径(mm) |
最高。 コンダクターの抵抗 20℃ (Ω/km) |
||
Min. |
最高。 |
錫メッキされるなし |
錫メッキされるを使って |
|||
10 |
322/0.20 |
1.8 |
7.5 |
9.7 |
1.91 |
1.95 |
16 |
513/0.20 |
2.0 |
9.2 |
11.5 |
1.16 |
1.19 |
25 |
798/0.20 |
2.0 |
10.5 |
13.0 |
0.758 |
0.780 |
35 |
1121/0.20 |
2.0 |
11.5 |
14.5 |
0.536 |
0.552 |
50 |
1596/0.20 |
2.2 |
13.5 |
17.0 |
0.379 |
0.390 |
70 |
2214/0.20 |
2.4 |
15.0 |
19.5 |
0.268 |
0.276 |
95 |
2297/0.20 |
2.6 |
17.0 |
22.0 |
0.198 |
0.204 |
120 |
1702/0.30 |
2.8 |
19.0 |
24.0 |
0.161 |
0.164 |
150 |
2135/0.30 |
3.0 |
21.0 |
27.0 |
0.129 |
0.132 |
185 |
1443/0.40 |
3.2 |
22.0 |
29.0 |
0.106 |
0.108 |
240 |
1908/0.40 |
3.8 |
25.0 |
35.0 |
0.0801 |
0.0817 |
ゴム製 ケーブルのモデル名前
HARコード |
IEC |
記述 |
電圧 設計 |
中心 |
H05RR-F |
60245IEC 53 (YZ) /YZ |
通常のゴム製おおわれたコード |
300/500V |
2~5 |
H05RN-F |
60245 IEC 57 (YZW) /YZW |
通常のpolychloropreneまたは |
300/500V |
2~5 |
H07RN-F |
60245 IEC 66 (YCW) /YC |
重いpolychloropreneのorotherの等量 |
450/750V |
3+1/3+2/4+1 |
H01N2-D |
60245 IEC 81 (YH) |
ゴム製おおわれたアーク溶接の電極ケーブル |
100/100V |
10-120 |
60245 |
polychloropreneか他の同等の合成物質 |
100/100V |
10-120 |
パッケージ
プラスチック巻き枠、ペーパー巻き枠、木のドラム、鋼鉄木のドラムのまたは顧客の要求としてパッキング。
