| MOQ: | 200m |
| standard packaging: | 100m/rollまたはカスタマイズされる |
| Delivery period: | 条件によって |
| Supply Capacity: | 1週あたりの10KM |

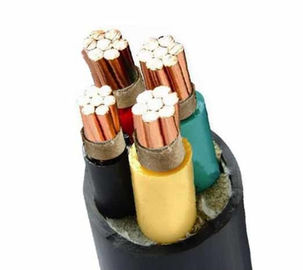

1kV XLPEの耐火性ケーブル
適用分野
これらのケーブルは低電圧の設置システムで電源のために使用され、屋内および屋外、ケーブル ダクト、地下、力および交換場所、ローカル エネルギー配分および機械損傷なしで産業工場の取付けのために適している。
構造
1. コンダクター
コンダクターはクラス1であるまたは通常のクラス2はか金属IEC 60228に従って通常または金属の上塗を施してある銅のアニールされた銅か明白なアルミニウムまたはアルミ合金、またはクラス5に塗った
2. 絶縁材
XLPEの材料そして厚さはIEC 60502またはBS 5467の条件を満たすべきで90°C.で絶えず働くことができる。
3. アセンブリ/内部カバー
内部カバーは絞られるか、またはひくことができる。5つ以上の中心のケーブルを除く円形の中心のケーブルのために、内部のカバーを重複する使用は中心間のギャップが大幅にうめられたらだけ許可される。突き出された内部カバー層を適用する前に、適した接着剤を使用することを。材料は絶縁体と互換性がある内部のカバーおよび満ちる層に使用する材料はケーブルの働く温度のために適し、絶縁体と互換性があるべきである;ハロゲンなしのケーブルのために、内部のカバーおよび満ちる層はまたハロゲンなしの混合物べきである。
4. 装甲
IEC 60502-1の、アルミニウムの/電流を通された鋼鉄/鋼線に従って渦巻状にある-内部カバーの傷、および二重アルミニウム/鋼鉄テープおよび銅の/錫メッキされた銅線はまた条件に従って製造することができる。
| No.cores X | 絶縁材 | 体言 | 外Ø | 重量 | 空気30℃の現在の評価 | 現在の評価は20℃を埋めた | 20℃の最高DCの抵抗 |
| 交差秒。 | 厚さ | 外装 | およそ。 | およそ。 | |||
| 厚さ | |||||||
| ² mmの | mm | mm | mm | kg/km | Ω/km | ||
| 4×4 | 1 | 1.8 | 14.9 | 339 | 30 | 38 | 4.61 |
| 4×6 | 1 | 1.8 | 16.1 | 436 | 38 | 48 | 3.08 |
| 4×10 | 1 | 1.8 | 19.3 | 669 | 53 | 66 | 1.83 |
| 4×16 | 1 | 1.8 | 21.8 | 953 | 70 | 86 | 1.15 |
| 4×25 | 1.2 | 1.8 | 26 | 1374 | 94 | 112 | 0.73 |
| 4×35 | 1.2 | 1.8 | 28.7 | 1810 | 116 | 135 | 0.52 |
| 4×50 | 1.4 | 1.9 | 29.5 | 2312 | 139 | 161 | 0.39 |
| 4×70 | 1.4 | 2.1 | 33 | 3105 | 177 | 202 | 0.27 |
| 4×95 | 1.6 | 2.2 | 38.1 | 4179 | 217 | 240 | 0.19 |
| 4×120 | 1.6 | 2.4 | 41.1 | 5185 | 254 | 274 | 0.15 |
| 4×150 | 1.8 | 2.5 | 45.8 | 6414 | 294 | 309 | 0.12 |
| 4×185 | 2 | 2.7 | 50.5 | 7901 | 337 | 346 | 0.1 |
| 4×240 | 2.2 | 2.9 | 55.7 | 10249 | 401 | 403 | 0.08 |
| 4×300 | 2.4 | 3.1 | 63.4 | 13365 | 470 | 459 | 0.06 |
から選ぶべき3つの防火等級がある
等級Aは最も高い炎-抑制等級である。すなわち、ケーブルで、満ちるロープ使用される、絶縁体留まる（内部のパッド）テープ/層および外装材料はすべての炎-抑制材料である。
絶縁体を除いて、クラスBの他の材料はすべて炎-抑制材料である。
Cの等級は外装材料だけ炎-抑制剤である
NHケーブル（耐火性ケーブル）は雲母テープの層と組み立てられるケーブルである。プラスチック皮が燃えても、処理し難い層により短絡を引き起こさない。ワイヤーで縛った場合、糸の処理し難い層を断ち切りなさい。
LSZH、LSOH、LS0H、LSFHまたはOHLSケーブル（低煙ゼロ ハロゲン ケーブル）は絶縁されるまたは外のおおわれたケーブルは燃焼プロセスの間に発生する有毒な、腐食性のガスを減らすのを助ける低煙のハロゲンなしの材料から成っている。
反シロアリ ケーブルはシロアリがケーブルをかむことを防ぐためにある特定の材料と絶縁体か外の外装を混合することによってなされるケーブルである。
|
|
