| 起源の場所 | 中国 |
| ブランド名 | HOLD-ONE |
| 証明 | CE/KEMA/ISO/PCCC |

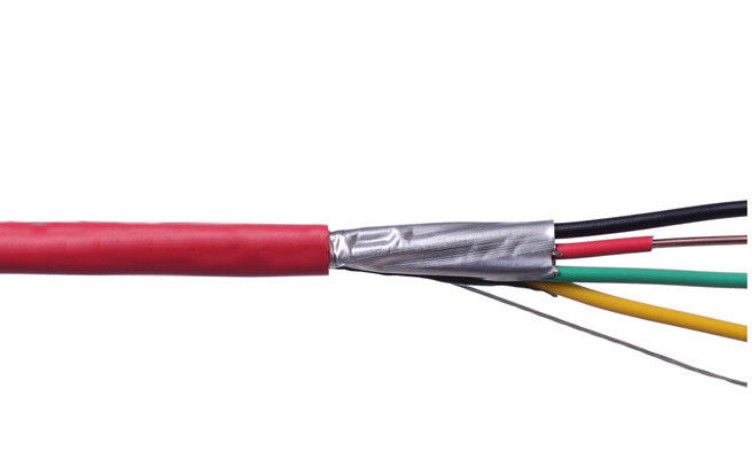

4×4mm2の防火PVCケーブル
適用分野
これらのケーブルは低電圧装置の電源供給に使用され,屋内と屋外,ケーブル管,地下,電源および交換ステーションに設置するのに適しています.地域エネルギー流通機械的な損傷のない工業施設.
建設
1指揮者
導体は,IEC 60228 に準拠する,普通または金属で覆われた焼却銅または純アルミまたはアルミ合金,または普通または金属で覆われた銅のクラス1またはクラス2である.
2隔熱
XLPEの材料と厚さは,IEC 60502またはBS 5467の要件を満たし,90°Cで連続的に動作することができる.
3組み立て/内蓋
内蓋は絞り切ったり粉砕したりできます.丸いコアを持つケーブルは,5コア以上のケーブルを除きます.カーネルの間の隙間が実質的に埋められた場合にのみ,重なり合う内側の覆いを使用することが許される.. 押し出された内側カバー層を塗る前に,適切な接着剤を使用することが許されます. 材料は隔熱材料と互換的である必要があります.内側カバーと充填層に使用される材料は,ケーブルの作業温度に適し,隔熱材料と互換性がある必要があります.ハロゲンフリーケーブルでは,内層の覆い層と充填層もハロゲンフリー化合物でなければならない.
4装甲
IEC 60502-1 によると,アルミ/電圧鋼/鋼線は,内蓋に螺旋回りして,また,要求に応じて,アルミ/鋼テープと銅/缶詰の銅ワイヤも製造できます..
| 核数 x | 断熱装置 | 定額 | 外部 Ø | 体重 | 空気中の現在の容量 30°C | 現在のランキングは20°C | 最大DC抵抗 20°C |
| クロス秒 | 厚さ | 蓋 | 約 | 約 | |||
| 厚さ | |||||||
| mm2 | mm | mm | mm | kg / km | A について | A について | オム/km |
| 4×4 | 1 | 1.8 | 14.9 | 339 | 30 | 38 | 4.61 |
| 4×6 | 1 | 1.8 | 16.1 | 436 | 38 | 48 | 3.08 |
| 4×10 | 1 | 1.8 | 19.3 | 669 | 53 | 66 | 1.83 |
| 4×16 | 1 | 1.8 | 21.8 | 953 | 70 | 86 | 1.15 |
| 4×25 | 1.2 | 1.8 | 26 | 1374 | 94 | 112 | 0.73 |
| 4×35 | 1.2 | 1.8 | 28.7 | 1810 | 116 | 135 | 0.52 |
| 4×50 | 1.4 | 1.9 | 29.5 | 2312 | 139 | 161 | 0.39 |
| 4×70 | 1.4 | 2.1 | 33 | 3105 | 177 | 202 | 0.27 |
| 4×95 | 1.6 | 2.2 | 38.1 | 4179 | 217 | 240 | 0.19 |
| 4×120 | 1.6 | 2.4 | 41.1 | 5185 | 254 | 274 | 0.15 |
| 4×150 | 1.8 | 2.5 | 45.8 | 6414 | 294 | 309 | 0.12 |
| 4×185 | 2 | 2.7 | 50.5 | 7901 | 337 | 346 | 0.1 |
| 4×240 | 2.2 | 2.9 | 55.7 | 10249 | 401 | 403 | 0.08 |
| 4×300 | 2.4 | 3.1 | 63.4 | 13365 | 470 | 459 | 0.06 |
選択できる3つの防火グレードがあります
A級は最も高い耐火性です つまり,ケーブル,ロープ,固定テープ/層 (内パッド) とカバー材料は全て炎阻害材料です.
隔熱材料を除いて,B級の他の材料は全て炎阻害材料である.
C級 覆い材料だけが炎阻害性がある
NHケーブル (耐火ケーブル) は,ミカテープの層で構築されたケーブルです.プラスチック皮が焼いても,耐火層はショートサーキットを起こすことはありません.配線時,電線は,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線し,電源を回線糸の耐火性層を切断する.
LSZH,LSOH,LS0H,LSSFHまたはOHLSケーブル (低煙性ゼロハロゲンケーブル) は,低煙性ハロゲンのない材料で作られた隔離されたケーブルまたは外包付きケーブルです.燃焼過程で発生する毒性や腐食性ガスを減らすのに役立つもの.
甲虫対策用ケーブルは,甲虫がケーブルを噛むのを防ぐために,隔熱材料や外側の蓋を特定の材料と混ぜて作るケーブルです.
