銅の中心ポリ塩化ビニールは適用範囲が広いケーブルを絶縁した
私達は中国で有名なポリ塩化ビニール ワイヤー製造業者間にいる。低電圧ポリ塩化ビニール ケーブルおよびポリ塩化ビニールは私達が専門家によって設計され、製造される提供するケーブルを絶縁した。私達のポリ塩化ビニール ケーブルすべては企業の必須の指定に合う。さらに、ポリ塩化ビニールはさまざまな国際規格に従うアルミニウムおよび銅のコンダクターからケーブルを成っている絶縁した。さらに、私達のポリ塩化ビニール ケーブルは電気コンサルティング会社を導くことによって確認される。
適用
ポリ塩化ビニールの絶縁材が付いているアニールされた銅線は接続の家庭用電化製品、小さい動力工具、器械および電気照明器具のために適して、運転者、照明、電気機器、器械および通信機器のためのコネクターとして広く利用されている。
技術的な変数:
横断面 | コンダクター | コンダクター スクリーン | 絶縁材 | 絶縁材スクリーン | 金属スクリーン | 内部外装 | 装甲 | スクリーンの層いいえ。 | 外の外装 | 全面的な直径 | 銅ケーブル | アルミニウム ケーブル |
mm2 | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/km | kg/km | |
50 | 8.4 | 0.8 | 10.5 | 0.8 | 0.1 | 2.0 | 0.8 | 2 | 4 | 86 | 8906 | 7997 |
70 | 10 | 0.8 | 10.5 | 0.8 | 0.1 | 2.1 | 0.8 | 2 | 4 | 90 | 9944 | 8671 |
95 | 11.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.1 | 0.8 | 2 | 4 | 94 | 11112 | 9375 |
120 | 13 | 0.8 | 10.5 | 0.8 | 0.1 | 2.2 | 0.8 | 2 | 4 | 97 | 12253 | 10059 |
150 | 14.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.3 | 0.8 | 2 | 4 | 101 | 13557 | 10800 |
185 | 16.2 | 0.8 | 10.5 | 0.8 | 0.1 | 2.3 | 0.8 | 2 | 4 | 105 | 15059 | 11645 |
240 | 18.4 | 0.8 | 10.5 | 0.8 | 0.1 | 2.4 | 0.8 | 2 | 4 | 110 | 17249 | 12837 |
300 | 20.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.5 | 0.8 | 2 | 5 | 115 | 19603 | 14061 |
400 | 23.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.6 | 0.8 | 2 | 5 | 122 | 23151 | 15874 |
500 | 26.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.8 | 0.8 | 2 | 5 | 129 | 27045 | 17807 |
構造の細部
コンダクター
コンダクターは、と一直線にアルミニウム/銅電気分解の等級から次のとおりである成っている:8130: 1984クラス1およびクラス2の標準
絶縁材(次のとおりである:5831-1984)
ポリ塩化ビニールのタイプA:固定設置ケーブルのための概要の絶縁材。
ポリ塩化ビニールのタイプC:耐熱性(HR)絶縁材。
中心の認識
中心ワイヤーは次の異なった色によって識別される:
単心:顧客の要求に従う赤く、黄色、青、黒いまたは色

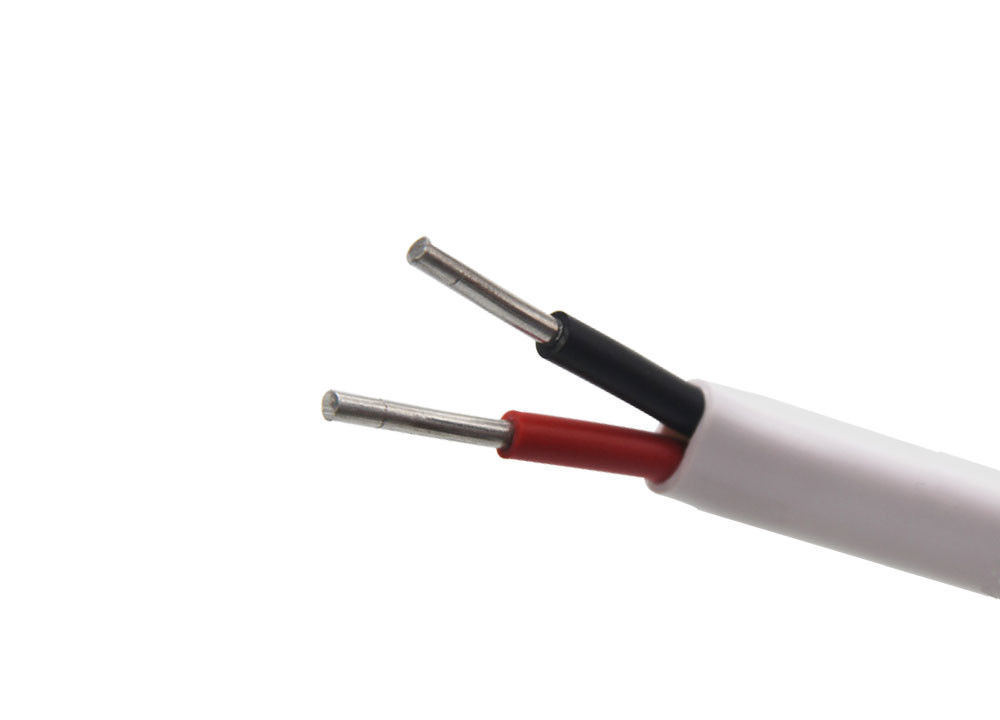

2つの中心:赤くおよび黒い
3つの中心:赤く、黄色および青
3.5の中心:赤く、黄色、青および黒い中立中心。
クォードの中心:赤く、黄色、青および黒い
5中心ケーブル:赤く、黄色、青、黒いおよび灰色。
6つの核心以上に:各層の2つの隣接した核心は(計算および方向)青および黄色、残りは灰色である。上でと同じ順序に、および中心数の消えない印刷、または同じ色のすべての中心に各中心の消えない番号を付けられた対照色がある。他の色はデジタル コードの購入者そして製造業者と、一致した。
レイアウト
上記の色彩の配合に従って、適切な右ワイヤーが付いている中心ワイヤーを積み重ねなさい。
内部外装
製造者と熱可塑性材料を使用するバイヤー間の一致に従って薄板にされた中心は包むか、または放出によって提供される。使用される材料はポリ塩化ビニール ケーブルの温度の評価と互換性があるべきである。
装甲
装甲は内部外装で機械損傷を防ぐために提供される。装甲は通常電流を通された鋼線か鋼鉄ベルトを使用する。装甲は内部外装できちんと左利きべきである。装甲の最低適用範囲は90%べきである。ACシステムで使用される単心ケーブルでは非磁気堅いアルミニウム ワイヤーはarmoringに使用するべきである。内部外装の直径が13のmm (13以上のmm)を超過しなければ、円形の鋼線は使用される。平らな鋼鉄テープ装甲を使用しなさい。円形ワイヤーの異なったサイズはまた特定の条件に従って提供することができる。
ポリ塩化ビニール ジャケット
外の外装は内部外装か積み重ねられた中心でおおわれるべきである。外の外装が薄板にされた中心で提供されれば、外の外装の平均厚さは外の外装のわずかな厚さの合計べきで、内部外装の最低の厚さは下記のとおりである指定した:1554 (一部1の) - 1988標準で指定される外装。
