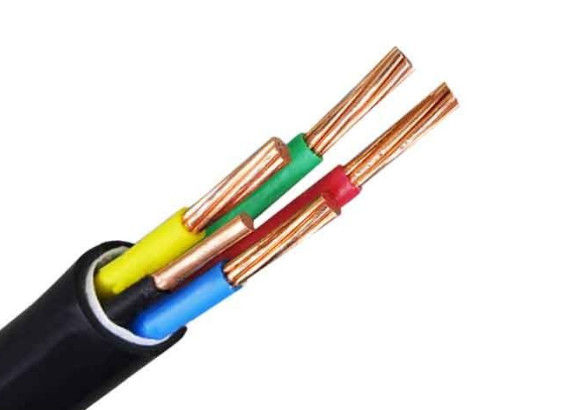

1.5mm2 2.5mm2耐久力のあるポリ塩化ビニール絶縁されたケーブル
評価される電圧:
0.6 / 1kv
中心の数:
1つの中心、2つの中心、3つの中心、3 + 1中心、3つ+ 2つの中心、4つの中心、4つ+ 1つの中心、5つの中心
ポリ塩化ビニールの適用は送電線を絶縁した:
ポリ塩化ビニールはケーブルを固定排置で置くことのために適している絶縁した。それはワイヤー配分で広く利用されて、ACの送電は1KVまで電圧を評価した。
ポリ塩化ビニールのサービス性能は送電線を絶縁した:
1) 評価される電圧:0.6/1KV
2) 長期働く温度:70℃より高くない
3) ケーブルを置いた場合、周囲温度は0°Cより低くないべきではない
4) 最低の曲げ半径:
ケーブルの合計の直径≤25mmの曲げ半径≥4D
曲がるradius≥6Dの総ケーブルのdiameter> 25mm
技術的な変数:
横断面 | コンダクター | コンダクター スクリーン | 絶縁材 | 絶縁材スクリーン | 金属スクリーン | 内部外装 | 装甲 | スクリーンの層いいえ。 | 外の外装 | 全面的な直径 | 銅ケーブル | アルミニウム ケーブル |
mm2 | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/km | kg/km | |
50 | 8.4 | 0.8 | 10.5 | 0.8 | 0.1 | 2.0 | 0.8 | 2 | 4 | 86 | 8906 | 7997 |
70 | 10 | 0.8 | 10.5 | 0.8 | 0.1 | 2.1 | 0.8 | 2 | 4 | 90 | 9944 | 8671 |
95 | 11.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.1 | 0.8 | 2 | 4 | 94 | 11112 | 9375 |
120 | 13 | 0.8 | 10.5 | 0.8 | 0.1 | 2.2 | 0.8 | 2 | 4 | 97 | 12253 | 10059 |
150 | 14.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.3 | 0.8 | 2 | 4 | 101 | 13557 | 10800 |
185 | 16.2 | 0.8 | 10.5 | 0.8 | 0.1 | 2.3 | 0.8 | 2 | 4 | 105 | 15059 | 11645 |
240 | 18.4 | 0.8 | 10.5 | 0.8 | 0.1 | 2.4 | 0.8 | 2 | 4 | 110 | 17249 | 12837 |
300 | 20.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.5 | 0.8 | 2 | 5 | 115 | 19603 | 14061 |
400 | 23.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.6 | 0.8 | 2 | 5 | 122 | 23151 | 15874 |
500 | 26.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.8 | 0.8 | 2 | 5 | 129 | 27045 | 17807 |
主な目的
架橋結合されたポリエチレン(XLPE)ケーブルに優秀な電気および物理的性質があり、伝達および配分ラインのための最もよいケーブルである。これらのケーブルの利点は単純構造およびライト級選手である;優秀な電気、熱の、機械および化学抵抗に加えて、それらにまた適用の便利がある。それはまたルートに沿って高さの相違によって制限されないで置くことができる。
