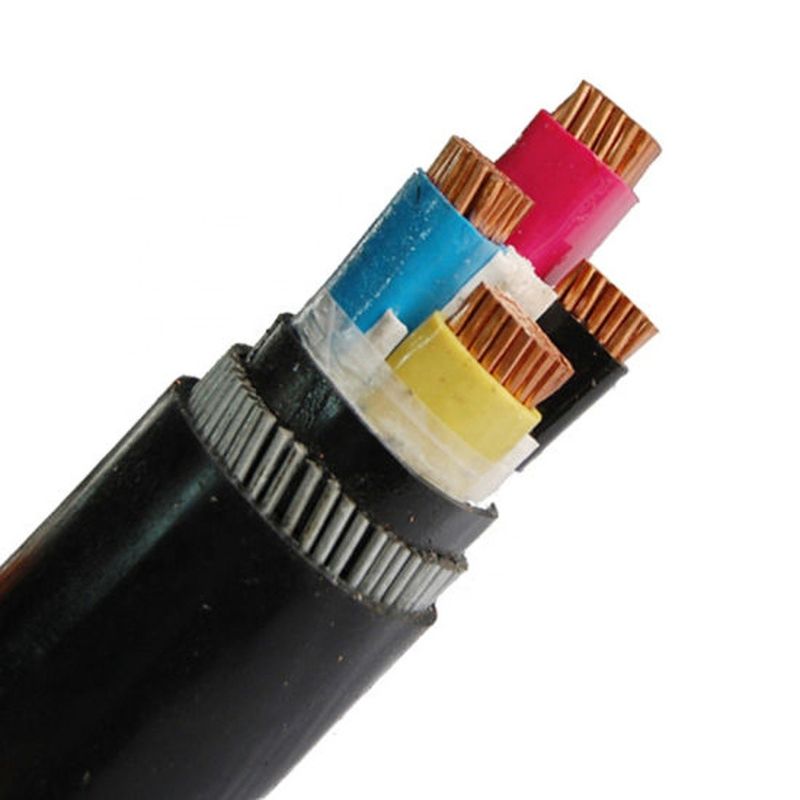

90度の4中心の炎-抑制ケーブル
炎-抑制ケーブルの紹介
一般にflame-retardantケーブルに使用する方法は絶縁材、外装および詰物のような材料へhalogen-containingハロゲン化物および金属酸化物を加えることである。炎のretardancyの観点からの評価は優秀な方法である。
適用規模:
ポリ塩化ビニールの絶縁された送電線はAC 50HZ、評価される電圧0.6/1kV伝達および配分ラインの固定のために適している。
XLPEは送電線を持っているペーパー絶縁されたおよびポリ塩化ビニール絶縁されたケーブルと比較された多くの利点を絶縁した。架橋結合されたポリエチレン ケーブルに高い電気特性、機械特性、熱老化する特性、環境ストレスの割れる抵抗、化学耐食性、単純構造、容易な使用があり、大きい層の相違によって限られない。高温90度ので長い間使用することができる
| わずかな断面積（mm2） |
銅の中心 |
アルミニウム中心 |
わずかな断面積（mm2） |
銅の中心 |
アルミニウム中心 |
| 1.5 |
12.1 |
18.1 |
95 |
0.193 |
0.32 |
| 2.5 |
7.41 |
12.1 |
120 |
0.153 |
0.253 |
| 4 |
4.61 |
7.41 |
150 |
0.124 |
0.206 |
| 6 |
3.08 |
4.61 |
185 |
0.099 |
0.164 |
| 10 |
1.83 |
3.08 |
240 |
0.0754 |
0.125 |
| 16 |
1.15 |
1.91 |
300 |
0.0601 |
0.1 |
| 25 |
0.727 |
1.2 |
400 |
0.047 |
0.778 |
| 35 |
0.524 |
0.868 |
500 |
0.0366 |
0.0605 |
| 50 |
0.387 |
0.641 |
630 |
0.0283 |
0.0469 |
| 70 |
0.268 |
0.443 |
800 |
0.0221 |
0.0367 |
技術的な性能:
1. 長期仕事の最高温度:≤90°C
2. 設置温度:≥0°C
3. 最も高い短絡の温度（5秒以下）:250°C
4. 不十分な機械張力の場合には、それは落ちなければ置くことができない。単心ケーブルはケーブルのまわりの管または円形鉄用具を置く鉄と固定することができない
