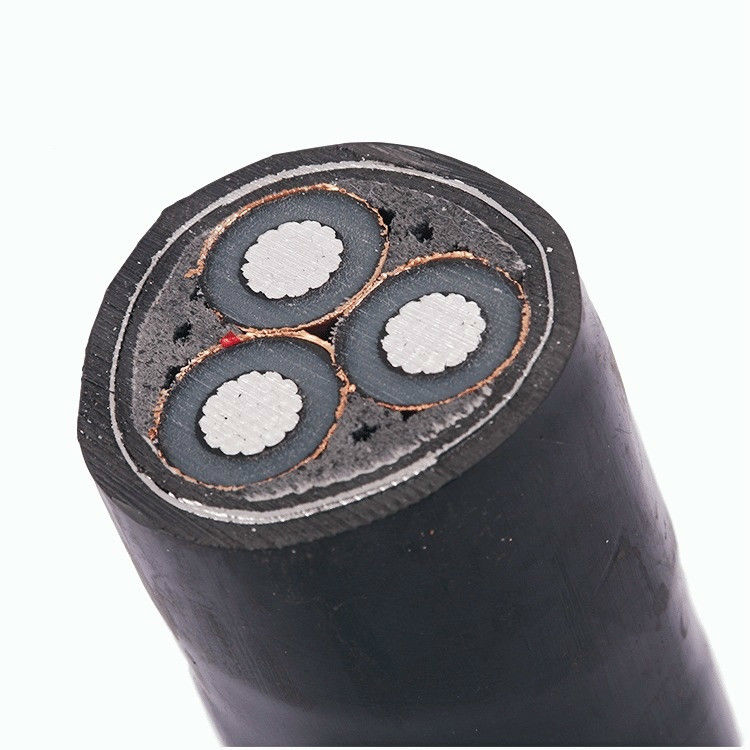

ポリ塩化ビニールの送電線の中型の電圧送電線
ポリ塩化ビニールの絶縁されたケーブルの塗布:
の以下の送電および配分組織35kVで使用される。
通常電力、構造、鉱山、冶金学、石油化学製品および他の分野で使用されて
完全にoil-impregnatedペーパー絶縁された送電線を取り替え、部分的な取り替えコミュニケーションを行うため
ポリ塩化ビニールは送電線を絶縁した
架橋結合されたポリエチレン/ポリ塩化ビニールの絶縁されたワイヤーはワイヤー プロダクト シリーズをカバーし、働く温度はある
それは絶縁材、温度主に70度および90度のに従って変わる。
固体コンダクター ポリ塩化ビニール/XLPEを含むコンダクターのタイプに従って、ワイヤーを絶縁した、
縦ポリ塩化ビニール/XLPEはワイヤー、ポリ塩化ビニール/XLPEを絶縁した異なった色のワイヤーを絶縁した。
形に従って、それは異なった色の平らなワイヤー、円形ワイヤー、等を含んでいる。
、単心ワイヤー、マルチコア ワイヤーおよび他の異なった色を含む中心数に従ってコードされる。
技術的な変数:
| 横断面 |
コンダクター |
コンダクター スクリーン |
絶縁材 |
絶縁材スクリーン |
金属スクリーン |
内部外装 |
装甲 |
スクリーンの層いいえ。 |
外の外装 |
全面的な直径 |
銅ケーブル |
アルミニウム ケーブル |
| mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
mm |
mm |
kg/km |
kg/km |
| 50 |
8.4 |
0.8 |
10.5 |
0.8 |
0.1 |
2.0 |
0.8 |
2 |
4 |
86 |
8906 |
7997 |
| 70 |
10 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
2 |
4 |
90 |
9944 |
8671 |
| 95 |
11.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
2 |
4 |
94 |
11112 |
9375 |
| 120 |
13 |
0.8 |
10.5 |
0.8 |
0.1 |
2.2 |
0.8 |
2 |
4 |
97 |
12253 |
10059 |
| 150 |
14.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
2 |
4 |
101 |
13557 |
10800 |
| 185 |
16.2 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
2 |
4 |
105 |
15059 |
11645 |
| 240 |
18.4 |
0.8 |
10.5 |
0.8 |
0.1 |
2.4 |
0.8 |
2 |
4 |
110 |
17249 |
12837 |
| 300 |
20.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.5 |
0.8 |
2 |
5 |
115 |
19603 |
14061 |
| 400 |
23.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.6 |
0.8 |
2 |
5 |
122 |
23151 |
15874 |
| 500 |
26.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.8 |
0.8 |
2 |
5 |
129 |
27045 |
17807 |
使用機能:
1. 評価される電圧:Uo/U:26/35kV、21/35kV、12/20のkV （24のkV）、8.7/10kV、8.7/15kV、6/6kV、6/10kV。
2. 中心の数:単心の、三重の中心。
3. 長期仕事のためのコンダクターの最大許容働く温度は90oCである。短絡の状態（最も長い持続期間は5秒を超過しない）。コンダクターの最高温度は250を超過しない。
4. コンダクターのDCの抵抗はGB/T3956-1997の条件を満たす。
5. 周囲温度は置いた場合0より低くないべきではない。さもなければ、それは予備加熱されるべきである。
6. ケーブルを置くとき横の低下の限界がない。敏感な3中心ケーブルの曲げ半径は外の直径よりケーブルのより少し12倍のべきではない。
7. 働く頻度電圧テスト:
3.6kVのUoが付いているケーブルのためまたは下がるため:2.5Uo +穿刺のない2kV/5min。
3.6kv~18kVのUoが付いているケーブルのため:穿刺のない3.5Uo/5min。
21kVおよび26のkVのUoが付いているケーブルのため:2.5Uo/30minの穿刺無し。
8. 部分的な排出テスト:1.73Uoのケーブルの排出容量は10pCを超過するべきではない。
