低い煙BTTZシリーズ適用範囲が広いミネラル絶縁されたケーブル

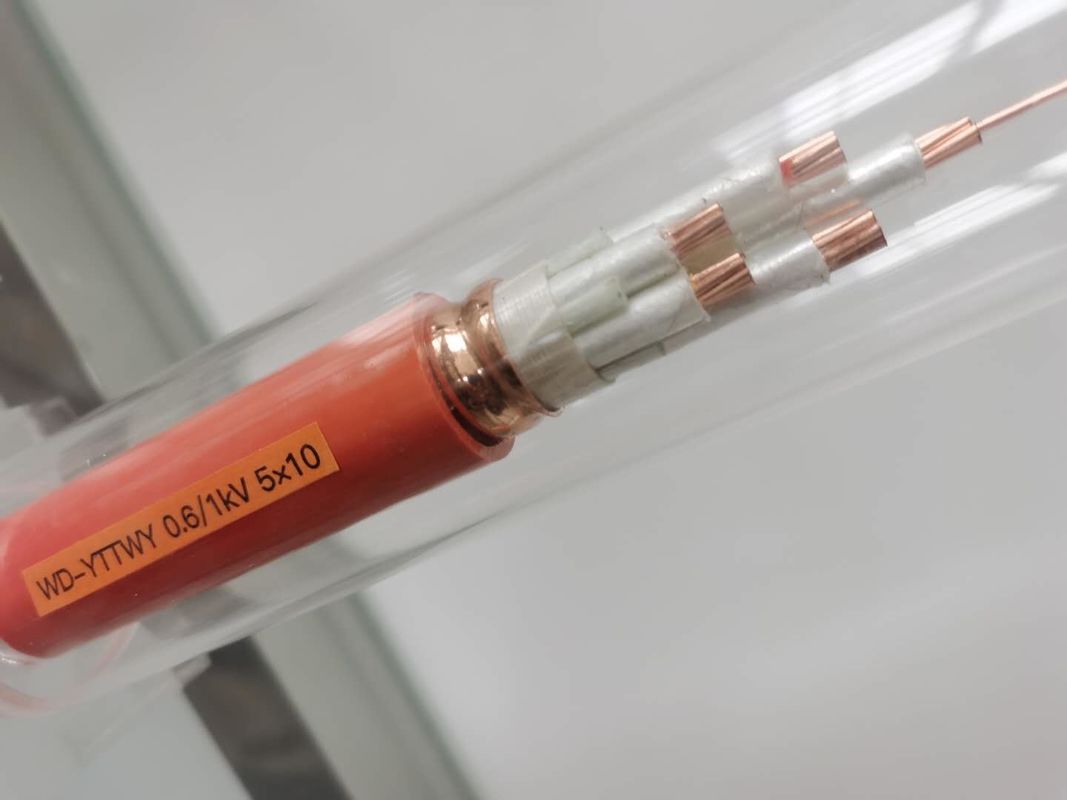

適用範囲が広い耐火性ケーブルの構造
1. ケーブル コンダクター:それは好ましいflexural特性が付いている座礁させた銅線から、成っている
2.絶縁材の層:それは高温抵抗力がある無機絶縁体を採用する
3.銅の外装:銅材料、好ましいflexural特性との特別な機械化によって。PEワイヤーとして使用される。
4.外の外装:それは好ましい腐食防止の低煙の非毒性のプラスチックから、成っている。
体言 十字 セクション |
外 直径 およそ。 |
およそケーブルの重量。 | 電圧低下 | 小型 曲がること 半径 |
|
単一フェーズ | 三相 | ||||
mm2 | mm | kg/km | V/A.km | V/A.km | mm |
3 x 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
3 x 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
3 x 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
3 x 16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
3 x 25 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
3 x 35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
3 x 50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
3 x 70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
3 x 95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
3 x 120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
3 x 150 | 45.5 | 5,284.9 | 0.36 | 0.313 | 682.5 |
国民の標準、耐火性ワイヤーおよびケーブルに従って:GB12666に従う火テスト方法独特テスト。6クラスAの炎の温度950℃の火の焼跡は段階と段階間の750Vの電圧を適用し、段階と外の外装の間でそれは故障なしで90minのために抗ことはべきである。
クラスBの炎の温度750-800の° Cが付いている火のパンは、段階と段階間の750Vの電圧を適用し、段階と外装の間でそれは故障なしで90分の間抗ことはべきである。
BS6378に従って、適用範囲が広い耐火性ケーブルは次の条件を満たす:
650 ℃ 3hを分類しなさい
クラスB 750の℃ 3h
クラスC 950の℃ 3h
クラスS 950の℃ 20min
評価される電圧:0.6/1kV
評価される定常電圧:軽い負荷500Vの重負荷750V;
評価される流れ:単心の25-1800 A;マルチコア16-500A
絶縁抵抗:1 kmあたり絶縁材のresistance≥ 1000MΩ。ケーブル長100m以下、そして絶縁抵抗の≥ 10000 MΩ
力頻度抵抗電圧:2000Vの電圧を適用すればそれぞれ段階および500Vのケーブルの銅の外装および750V間の2500ボルト、それらは破壊されないで15分の間抗べきである。
