750V PVC Heavy Metal Sheathed Mineral Insulated Cable

750Vポリ塩化ビニールの重金属はミネラル絶縁されたケーブルをおおった

  • ハイライト

    金属はミネラル絶縁されたケーブルをおおった

    ,

    750Vミネラル絶縁されたケーブル

    ,

    多中心のミネラル絶縁されたケーブル

  • 製品名
    ミネラル絶縁されたケーブル
  • 絶縁材
    ポリ塩化ビニール
  • コンダクター材料
  • 外のジャケット
    きれいで及び滑らかなポリ塩化ビニール
  • タイプ
    絶縁される
  • コンダクターの数
    マルチコア
  • ブランド名
    HOLD-ONE
  • 最小注文数量
    100m
  • パッケージの詳細
    木のドラム
  • 受渡し時間
    受け取られた沈殿物の後の7日
  • 支払条件
    L/C、T/T

750Vポリ塩化ビニールの重金属はミネラル絶縁されたケーブルをおおった

重金属はミネラル絶縁されたケーブルをおおった

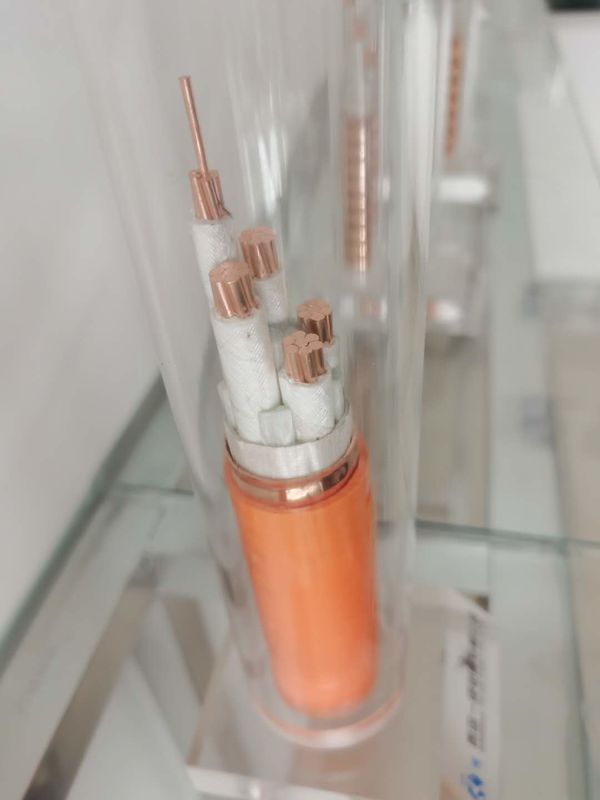

適用範囲が広い耐火性ケーブルの構造



1. ケーブル コンダクター:それは好ましいflexural特性が付いている座礁させた銅線から、成っている



2. 絶縁材の層:それは高温抵抗力がある無機絶縁体を採用する

3. 銅の外装:銅材料、好ましいflexural特性との特別な機械化によって。PEワイヤーとして使用される。

4. 外の外装:それは好ましい腐食防止の低煙の非毒性のプラスチックから、成っている。



体言
十字
セクション

直径
およそ。
およそケーブルの重量。 電圧低下 小型
曲がること
半径
単一フェーズ 三相
mm2 mm kg/km V/A.km V/A.km mm
3 x 1.5 10.7 273.3 30.8 26.7 160.5
3 x 2.5 11.6 319.4 18.9 16.4 174.0
3 x 4 12.5 398.3 11.8 10.2 187.5
3 x 6 13.7 479.9 7.9 6.81 205.5
3 x 10 17.3 636.1 4.7 4.05 259.5
3 x 16 19.5 846.8 2.94 2.55 292.5
3 x 25 22.3 1,192.9 1.87 1.62 334.5
3 x 35 25.2 1,518.8 1.35 1.17 378.0
3 x 50 28.6 1,950.5 1.01 0.87 429.0
3 x 70 32.7 2,629.9 0.71 0.61 490.5
3 x 95 37.1 3,588.8 0.52 0.454 556.5
3 x 120 40.9 4,379.3 0.43 0.371 613.5



適用範囲が広い耐火性ケーブルのモデル



YTTW



Y:シリーズ記号

T:たる製造人のコンダクター

T:銅の外装

W:無機絶縁材



国民の標準、耐火性ワイヤーおよびケーブルに従って:GB12666に従う火テスト方法独特テスト。6クラスAの炎の温度950℃の火の焼跡は段階と段階間の750Vの電圧を適用し、段階と外の外装の間でそれは故障なしで90minのために抗ことはべきである。



クラスBの炎の温度750-800の° Cが付いている火のパンは、段階と段階間の750Vの電圧を適用し、段階と外装の間でそれは故障なしで90分の間抗ことはべきである。



2. BS6378に従って、適用範囲が広い耐火性ケーブルは次の条件を満たす:



650 ℃ 3hを分類しなさい

クラスB 750の℃ 3h

クラスC 950の℃ 3h

クラスS 950の℃ 20min



1. 優秀な耐火性の特性は、耐火性の評価だけでなく、国民標準的なGB1266.6を満たす:部門A 950の℃ 90分、小屋はまたイギリス標準的なBSに187-1994出くわす:クラス650℃ 3h:クラスB 750℃ 3h;その間クラスC 950の℃ 3h、それはまた水吹きかかるか、または機械殴打に抗ことはできる;



2. 長く連続的な長さ:長さは単心またはマルチコア ケーブルにもかかわらず電源のための長さの要求を満たし各ケーブルの連続的な長さは限り1000のm.ある場合もある。



3. 単心ケーブルの範囲630mm2の大きい横断面区域、部門別区域およびマルチコア ケーブルのそれは70 mm2に達する。



4. 柔軟性の特性は曲げ半径6-10Dが付いているケーブルのreeIで、ケーブル傷つけることができる(Dはケーブルの外の直径である):



5. 燃えるとき禁煙の非毒性、それは焼却が有害なガスをまたは二次作り出さない絶縁材のための無機材料(不燃材料)を採用する

汚染それは環境保護プロダクトである;



6. 高い積み過ぎ容量は、ケーブルだけでなく、現在の収容量で高いが、また大きい積み過ぎ容量がある。ワイヤーで縛る条件に従って、ケーブルの波のエースの温度は通常触れられないし、ケーブル外装の温度が105 ℃へ高まること場合もある可燃性の建築材料と連絡しなければ70 ℃である。積み過ぎに出くわすとき、耐火性ケーブルの長期働く温度は250 ℃に達することができる;



7. 腐食証拠の特性は、有機性絶縁された耐火性プラスチック管か管または鉄の管を時々要求する、プラスチック管は悪化しがちであり、管にアイロンをかけることは錆つくか、または腐食しがちであるが耐火性ケーブルに銅の外装があり、管は不必要である、その上、銅の外装に好ましい耐食性がある。



8. および制御ワイヤー銅の外装の保護のために情報ワイヤーが付いている同じ縦シャフトでワイヤーで縛った場合耐火性ケーブルが単一および制御ワイヤーかケーブル干渉しない電磁妨害雑音の放しなさい;



9. 炎、それはの普通Tinguishingの器具炎の器具を普通消す火災による被害を、それ減らす火災による被害を減らす。その上、それは銅の外装は一種のよいコンダクターで、最もよい埋められたPEワイヤーで、そして全ケーブルを覆うので人員の安全のために信頼できる、100年までの生命;

10. 無機絶縁された材料の長い耐用年数、高温抵抗および低下の抵抗耐用年数は、正常な働く条件の下に、有機性絶縁されたケーブルのそれの何回も耐用年数ある場合もある限り建物のそれである;

11. 設置fittinosを含む適用範囲が広い耐火性ケーブルの交通機関そして包装は一般的なケーブルのそれとほぼ簡単同じである;

12. 適用範囲が広い耐火性ケーブルの高度の製造工程そして簡単な設置全費用、総原価に好ましい経済的な効率、よる同じ条件の下に大いにミネラル絶縁されたケーブルのそれよりiowerである。



適用範囲が広い耐火性ケーブルの電気特徴

  1. 評価される電圧:0.6/1kV
  2. 評価される定常電圧:軽い負荷500Vの重負荷750V;
  3. 評価される流れ:単心の25-1800 A;マルチコア16-500A
  4. 絶縁抵抗:1 kmあたり絶縁材のresistance≥ 1000MΩ。ケーブル長100m以下、そして絶縁抵抗の≥ 10000 MΩ
  5. 力頻度抵抗電圧:2000Vの電圧を適用すればそれぞれ段階および500Vのケーブルの銅の外装および750V間の2500ボルト、それらは破壊されないで15分の間抗べきである。
