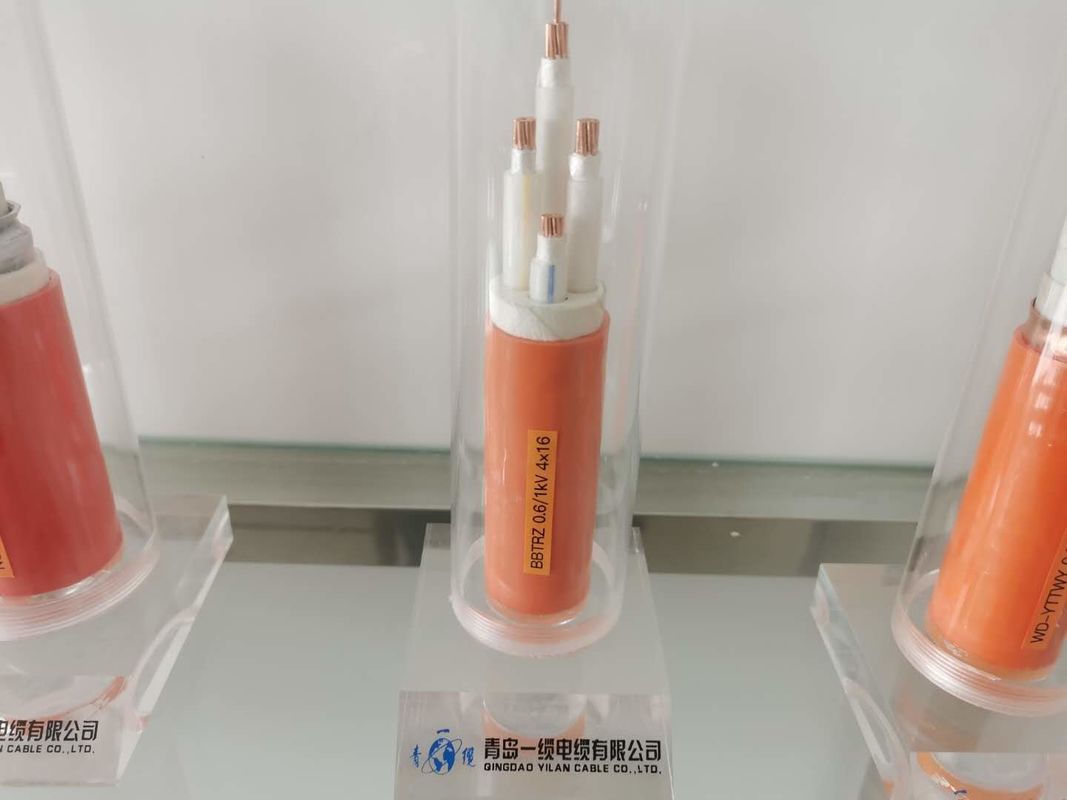

銅の中心アルミニウムは適用範囲が広いミネラル絶縁されたケーブルをおおった
1. コンダクター:それはよいの座礁させた銅線から成っていて性能を曲げる。
2. 絶縁材:高温抵抗力がある、不燃性無機絶縁体を使用しなさい。
3. 金属の貝:アルミ合金の作られる。
4. 外の外装:環境に優しく、老化抵抗力がある、天候抵抗力がある、低煙およびハロゲンなしの外装材料を使用しなさい。
5. 屋内および屋外に置くことのために適した、外的な機械力に抗することできる。
選択の方法
1. 以下の場合、プラスチック外装が付いている適用範囲が広いミネラル絶縁されたケーブルは使用されるべきである:
ケーブルは銅の外装を腐食する環境に置かれる。
ケーブルは直接埋められるか、または管を通して置かれる。
ケーブルは建物の非技術的なスペースで置かれ、審美的な条件がある。防火条件がある一方、ハロゲンなしおよび低煙のプラスチック エンクロージャは使用されるべきである。
体言 十字 セクション |
外 直径 およそ。 |
およそケーブルの重量。 |
電圧低下 |
小型 曲がること 半径 |
単一フェーズ |
三相 |
mm2 |
mm |
kg/km |
V/A.km |
V/A.km |
mm |
3 x 1.5 |
10.7 |
273.3 |
30.8 |
26.7 |
160.5 |
3 x 2.5 |
11.6 |
319.4 |
18.9 |
16.4 |
174.0 |
3 x 4 |
12.5 |
398.3 |
11.8 |
10.2 |
187.5 |
3 x 6 |
13.7 |
479.9 |
7.9 |
6.81 |
205.5 |
3 x 10 |
17.3 |
636.1 |
4.7 |
4.05 |
259.5 |
3 x 16 |
19.5 |
846.8 |
2.94 |
2.55 |
292.5 |
3 x 25 |
22.3 |
1,192.9 |
1.87 |
1.62 |
334.5 |
3 x 35 |
25.2 |
1,518.8 |
1.35 |
1.17 |
378.0 |
3 x 50 |
28.6 |
1,950.5 |
1.01 |
0.87 |
429.0 |
3 x 70 |
32.7 |
2,629.9 |
0.71 |
0.61 |
490.5 |
3 x 95 |
37.1 |
3,588.8 |
0.52 |
0.454 |
556.5 |
3 x 120 |
40.9 |
4,379.3 |
0.43 |
0.371 |
613.5 |
2. 指定の選択
ケーブルの最高使用可能温度を環境を置くケーブルに従って定め適度に対応するケーブルの流れを選び、そしてケーブルの指定を定めなさい。
2.1:ケーブルの温度に従って2つのタイプの適用範囲が広いミネラル絶縁されたケーブルがある
収容量:70°C
105°CのAmpacity
2.2:指定ケーブルの現在の収容量は次の置く条件の下に70の正常な実用温度に従って0 Cべきである:
壁、ブラケット、屋根および橋に沿うはっきりしたライン。
それは他のタイプの同じ橋、シャフト、ケーブルの堀およびケーブルのトンネルのケーブルとともに導かれる。
ケーブル外装の温度が人身傷害か機器損傷を引き起こすには余りにも高い他の場所によりかもしれない。
2.3:橋、ケーブルの堀および無人機械が管を身に着けている場所にケーブルを置きなさい。現在の収容量は正常な実用温度105に従って0 C選ぶことができる
. 2.4:適用範囲が広いミネラル絶縁されたケーブルの指定はラインの実際の長さおよびケーブルの配達の長さに従って適度に定められるべきである。
3. 設計ポイント
3.1銅の外装は通常グラウンド ワイヤー、そうPEワイヤーとして必要とされない使用することができる。
3.2大きい横断面の適用範囲が広いミネラル絶縁されたケーブルとバス管を取り替えることは投資を設計することを減り、ライン安全を改良できる。
