BBTRZのミネラル絶縁された耐火性ケーブル
製品の機能
（1）火災予防。BBTRZケーブルは処理し難い材料を使用して雲母テープおよび突き出された合成の絶縁材を、使用する
乳鉢の絶縁材および防火は80分の950℃炎の下で、新しく物質的なプロダクト電気故障BS 6387の標準Cのレベル テストに合格できない;水液浸の15分後の15分、W650℃の炎、故障無し、950のbのレベル テスト℃の炎の下の15分以内の故障無し。
（2）適用範囲が広い。BBTRZケーブルのコンダクターは銅の座礁させたワイヤーから成り、絶縁材の層は雲母テープおよび突き出された複合材料から成っている。耐火性の粘土は熱絶縁材および耐火性材料およびハロゲンなしとして、低煙のflame-retardant外装材料使用される。プロダクトはより適用範囲が広い。
（3）環境保護。BBTRZケーブルの非常に熱い伝送は低い煙の条件を満たす80%を（標準は60%である）超過する。ケーブルの絶縁材および外装材料が無機化合物であるので、通常ポリ塩化ビニール材料がない。従って、火の状態の下で、酸ガスは出ない、ハロゲンは発生する。
（4）保証。それは炎の電源、開始の消火設備を供給し、火災損失を減らすことができ個人的な安全のために特に信頼できる。
（5）長い耐用年数。無機絶縁体は高温に抗でき、老化し易くないし耐用年数は有機性絶縁されたケーブルの何回もである。
（6）取付けること容易。ケーブルの接合箇所に少数または接合箇所がない。酸化マグネシウムの消火ケーブルと比較されて、構造は便利であり、設置費用は低い。
（7）よい経済。、同じ条件の下で高度の生産技術および簡単な取付けが原因で、本当の広範囲の費用は酸化させた差込式のミネラル絶縁されたケーブルの費用より低い30%以上ある。
（8）メモ:多数BBTRZケーブルが直接埋められる場合、長さは6.を超過しない。ケーブル間の間隔はケーブルに十分な冷却スペースをできる限り提供することべきである。BBTRZケーブルを置く前に、BBTRZケーブルが長い間普通そして安全に使用することができるように十分に土、砂、ケーブル ダクトまたはケーブル ダクトの熱放散の性能をケーブルのまわりで考慮し、ケーブルの熱抵抗係数を訂正することを確かめなさい。
| 体言 十字 セクション |
外 直径 およそ。 |
およそケーブルの重量。 | 電圧低下 | 小型 曲がること 半径 |
|
| 単一フェーズ | 三相 | ||||
| mm2 | mm | kg/km | V/A.km | V/A.km | mm |
| 3 x 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3 x 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3 x 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
| 3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3 x 16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
| 3 x 25 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
| 3 x 35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
| 3 x 50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
| 3 x 70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
| 3 x 95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
| 3 x 120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
適用
（1）さまざまな建物の消火活動システム。
（2）高層市民建物、オフィス ビル、ホテル、大きいショッピングセンター、展示場、博物館、図書館、病院、競技場、空港、等。
（3）鋼鉄、製錬、ガラスおよび他の研修会のような高温分野。
（4）石油、化学、薬剤、核エネルギーおよび軍企業のような引火しやすく、爆発性分野。
（5）船、航空、大気および宇宙空間、衛星進水、コントロール センター、等のような国防のプロジェクト。

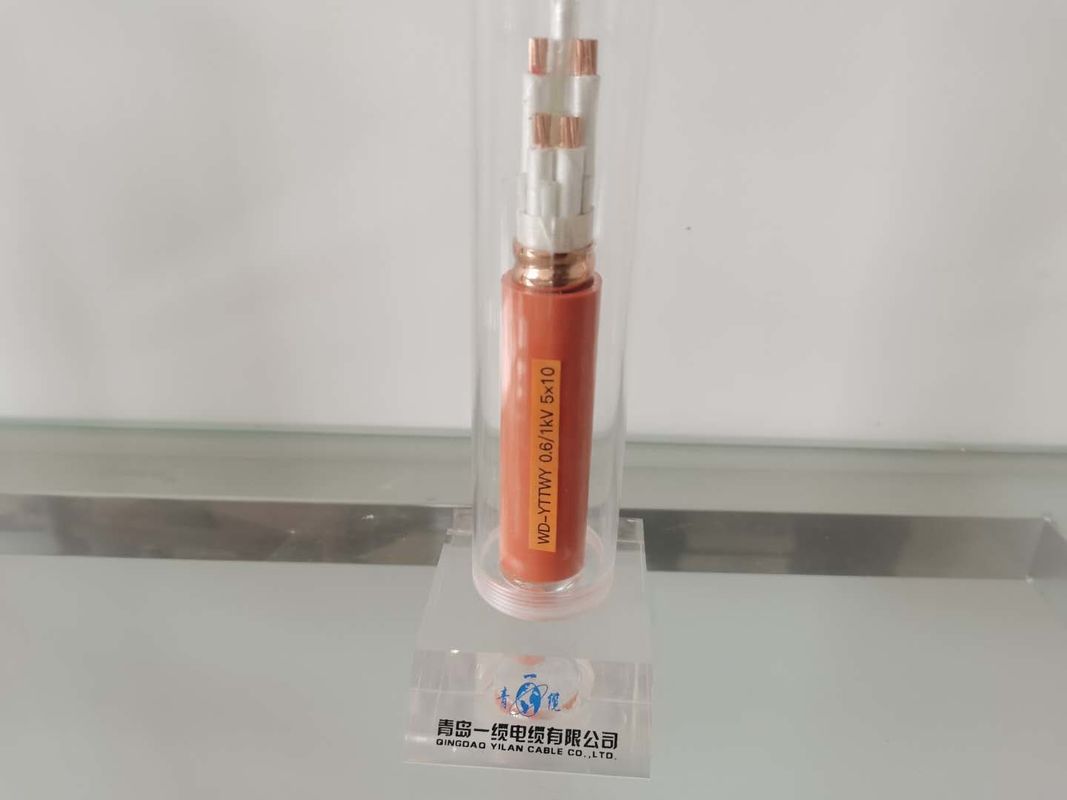

プロダクト構造
---コンダクター材料
普通は銅線、繊維の等級2.をアニールした。
---絶縁材
雲母テープが付いている無機ミネラル絶縁の混合物。
---絶縁材
XLPE （架橋結合されたポリエチレン）
---注入口
Mg （オハイオ州） 2またはAl （オハイオ州）の3耐火物
---外装材料
LSZH （低い煙のゼロ ハロゲン）
-中心数
1C、2C、3C、4C、5C、3C + E、3C + 2E、4C + E
-電圧率
0.6/1kV、600/1000V
-実用温度
常態:-15℃~+250℃の特別な期間:1083℃
-最低の曲げ半径
10のxの外の直径
---生産標準
JG/T 313-2014、GB/T 34926-2017、IEC 60702、BS 6387
