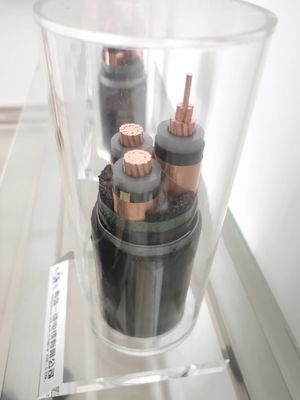

220kV XLPEは防水ケーブルを絶縁した
技術的なデータ
最高のコンダクターの温度:常態(90℃)、緊急事態(130℃)または5つs (250℃)を超過しない短絡の条件の下。
最低の周囲温度:周囲温度が0℃より低ければ、ケーブルは予備加熱されるべきである
最低の曲げ半径:20 (d + D) ± 5%
1. コンダクター:
1.1同心の螺線形の巻上げの複数の層で構成される密集した円のコンダクター。
1.2区分されたコンダクター。コンダクターは多数の区分されたコンダクターから一緒に集まっていた円柱中心を形作るために成っている。
2. コンダクターの層を保護する半導体:
電界の集中を防ぐため、コンダクターと絶縁層間にultra-smooth半導体XLPEインターフェイスがある。
3. XLPEの絶縁材:
高圧の下で働くとき、絶縁層は地上の潜在性で作動する保護の層からの保護の層を絶縁する。絶縁体は評価され、一時的な作動条件の下で電界に抗必要がある。
4. 絶縁層の層を保護する半導体:
この層にコンダクターの盾と同じ機能がある:次第にそれ非ゼロの電界との絶縁媒体からのゼロ電界(ここに、金属のケーブルシールド)との伝導性媒体への転移。
5. 金属スクリーン:
縦方向の溶接された波形アルミニウム スクリーン
中心:単一
6. 外装:
ポリ塩化ビニール(IEC60502 ST 2)のPE (IEC60502 ST 7)
7. 中心の認識:
自然
8. ケーブルの印:
浮彫りになるか、または印刷
9. 標準:
GB IEC 60840 IEC 62067 GB/T 11017の/T 18890
10. 適用:
それは配電網の2つの単位間の送電線のために、発電機の単位および配分の単位、または伝達場所またはサブステーション使用される。
11. 置くこと:
空輸輸送機か直接埋葬
物理的な、電気特徴
No.cores X | 絶縁材 | 外装 | 外Ø | 重量 | 空気30℃の現在の評価 | 現在の評価は20℃を埋めた | |
交差秒。 | 厚さ | 厚さ | およそ。 | およそ。 | |||
体言 | |||||||
段階 | 中立 | 価値 | |||||
² mmの | mm | mm | mm | mm | kg/km | ||
3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |

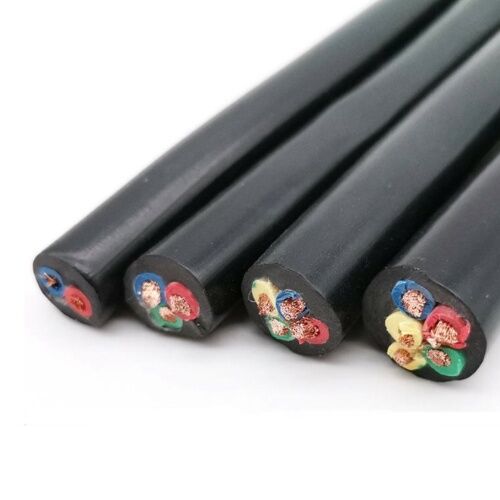

XLPEの送電線の絶縁材はXLPE (架橋結合されたポリエチレン)から90 o C.で評価される成っている。
コンダクター:平らな円形はIEC 60228のレベル2.に従って、座礁させたアルミニウム ワイヤーか高純度の銅を密集させた。
外の外装:自由のポリ塩化ビニールかLSOH低い煙およびハロゲン
評価される電圧:中型および低電圧
管理の標準:(IEC60502と同じように) GB/T12706-2002標準に従って製造される。
装甲:電流を通された鋼線か鋼鉄テープ。
構造
コンダクター:アニールされた銅か錫メッキされた銅
円形の固体銅線IEC 60228のクラス1 (レニウム) -
円形によって座礁させる銅線IEC 60228のクラス2 (RM)
- Sector-shaped歪んだ銅線IEC 60228のクラス2 (SM) -
円形の適用範囲が広い銅線IEC 60228のレベル5
層を保護するコンダクター:semi-conductiveテープかsemi-conductive放出
絶縁材の層:XLPE
層を保護する絶縁材:semi-conductiveテープまたはsemi-conductive放出及び銅テープ
内部カバー:包まれるか、または突き出る注入口およびテープ
金属の装甲:電流を通された鋼鉄テープ(STA)または電流を通された鋼線(SWA)
外装:ポリ塩化ビニールかPE
