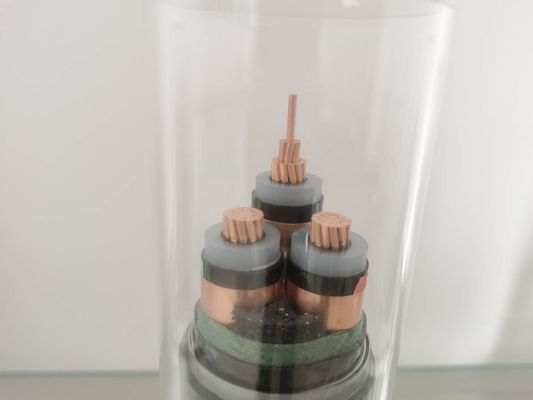

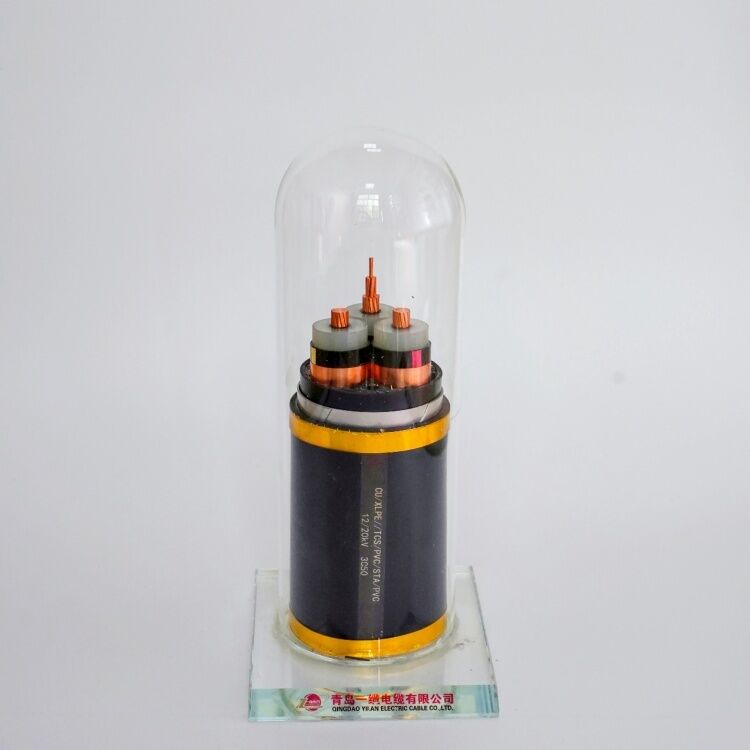

220KV伝達防水XLPE送電線
XLPEケーブル
XLPEケーブルは架橋結合されたポリエチレンによって絶縁されるアルミニウム中心装甲ケーブルを示す。XLPEケーブルでは、アルミニウム座礁させたワイヤーはsemi-conductive放出の形で最初に保護される。アルミニウム座礁させたワイヤーはケーブルが曲がる時滑らかなコンダクターの表面を提供し、コンダクターの表面でことができるキャビティが形作ることを防ぐ。盾のコンダクターは突き出されたXLPEの混合物と絶縁される。絶縁層は非金属半導体の物質的な層と更に保護され、銅かアルミニウム テープの形で層を保護する非磁気金属はその上加えられる。それがマルチコア ケーブル、中心ワイヤーを適した注入口とともにギャップに置き、ポリ塩化ビニール テープか突き出されたポリ塩化ビニールとの包みなさい。機械保護のために、マルチコア ケーブルの単心ケーブルおよび鋼線の装甲のための非磁気アルミニウム ワイヤー/テープ/テープ装甲は内部外装で提供される。PVC/PEの背部色の外のジャケットとして、通常湿気が入ることを防ぐべき層は突き出る。
物理的な、電気特徴
No.cores X | 絶縁材 | 外装 | 外Ø | 重量 | 空気30℃の現在の評価 | 現在の評価は20℃を埋めた | |
交差秒。 | 厚さ | 厚さ | およそ。 | およそ。 | |||
体言 | |||||||
段階 | 中立 | 価値 | |||||
² mmの | mm | mm | mm | mm | kg/km | ||
3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
XLPEの送電線の絶縁材はXLPE (架橋結合されたポリエチレン)から90 o C.で評価される成っている。
コンダクター:平らな円形はIEC 60228のレベル2.に従って、座礁させたアルミニウム ワイヤーか高純度の銅を密集させた。
外の外装:自由のポリ塩化ビニールかLSOH低い煙およびハロゲン
評価される電圧:中型および低電圧
管理の標準:(IEC60502と同じように) GB/T12706-2002標準に従って製造される。
装甲:電流を通された鋼線か鋼鉄テープ。
適用
XLPEケーブルは132のkVの一般的な高圧および超高圧適用のために適している。ケーブルは誘電性損失が大きな役割を担う高圧伝達で長いケーブル道に使用することができる。他の高圧ケーブルと比較されて、このケーブルは重量で軽い、従って容易に伸ばすことができる。決して絶縁体からのオイルの移動がないので、ちゅうちょなしに傾斜させるか、または縦操作のために取付けることができる。XLPEの絶縁材に非常に高い湿気抵抗がある、従って接続し、終わるとき特別な注意は要求されない。XLPEケーブルの関係は同じような等級の他のどの従来のケーブルもより時間をかける。これらのケーブルは橋のようなあらゆる振動レイアウトで安全に、使用することができる。これらのケーブルに地下水、化学薬品、オイルおよび腐食性のフッ化物の塩へのよりよい抵抗がある。これらに火災危険がない。これらのケーブルは老化することによる失敗により少なく傾向があり、より長い耐用年数を過す。
