送電線の低電圧XLPE
XLPEケーブル

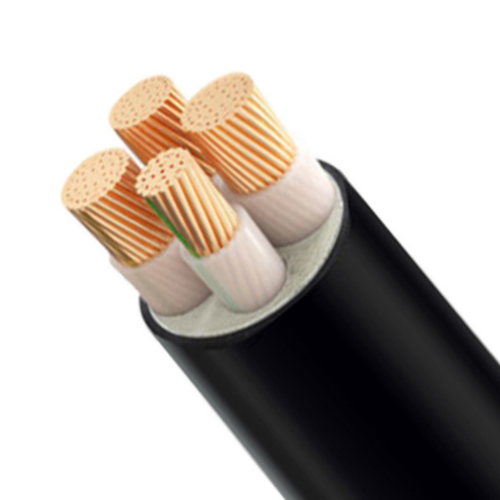

XLPEケーブルは架橋結合されたポリエチレンによって絶縁されるアルミニウム中心装甲ケーブルを示す。XLPEケーブルでは、アルミニウム座礁させたワイヤーはsemi-conductive放出の形で最初に保護される。アルミニウム座礁させたワイヤーはケーブルが曲がる時滑らかなコンダクターの表面を提供し、コンダクターの表面でことができるキャビティが形作ることを防ぐ。盾のコンダクターは突き出されたXLPEの混合物と絶縁される。絶縁層は非金属半導体の物質的な層と更に保護され、銅かアルミニウム テープの形で層を保護する非磁気金属はその上加えられる。それがマルチコア ケーブル、中心ワイヤーを適した注入口とともにギャップに置き、ポリ塩化ビニール テープか突き出されたポリ塩化ビニールとの包みなさい。機械保護のために、マルチコア ケーブルの単心ケーブルおよび鋼線の装甲のための非磁気アルミニウム ワイヤー/テープ/テープ装甲は内部外装で提供される。PVC/PEの背部色の外のジャケットとして、通常湿気が入ることを防ぐべき層は突き出る。
物理的な、電気特徴
No.cores X | 絶縁材 | 外装 | 外Ø | 重量 | 空気30℃の現在の評価 | 現在の評価は20℃を埋めた | |
交差秒。 | 厚さ | 厚さ | およそ。 | およそ。 | |||
体言 | |||||||
段階 | 中立 | 価値 | |||||
² mmの | mm | mm | mm | mm | kg/km | ||
3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
XLPEの送電線の絶縁材はXLPE (架橋結合されたポリエチレン)から90 o C.で評価される成っている。
コンダクター:平らな円形はIEC 60228のレベル2.に従って、座礁させたアルミニウム ワイヤーか高純度の銅を密集させた。
外の外装:自由のポリ塩化ビニールかLSOH低い煙およびハロゲン
評価される電圧:中型および低電圧
管理の標準:(IEC60502と同じように) GB/T12706-2002標準に従って製造される。
装甲:電流を通された鋼線か鋼鉄テープ。
XLPEおよびポリ塩化ビニールの絶縁されたケーブル間の相違は何であるか。
XLPEは架橋結合されたポリエチレンである。cross-linkingまたは加硫プロセスは長い分子鎖間の間隔で分子間の滑りを防ぐ「階段」の効果を作り出すために化学結合の作成を含む。架橋結合の結果として、材料は耐熱性になり、高温で柔らかくならない。それは応力亀裂および老化することに抵抗できる。構造の変更として、XLPEは優秀な電気特性を得た。ポリ塩化ビニール ケーブルと比較されて、XLPEケーブルは評判の現在およびより長い耐用年数を過す。短絡の条件の下で、ケーブルはポリ塩化ビニール ケーブルの160ºCと250ºCまで比較した温度に抗できる。
緊急の場合、それにまたより高い積み過ぎ容量がある。XLPEケーブルは汚染された大気環境で高い耐食性がある、でおよび腐食性のアルカリよりよい耐化学薬品性があるので送電および配分のための理想的な選択。だけでなく、それのそれはまた振動および熱衝撃に抗できる。ポリ塩化ビニールと比較されて、湿気抵抗は100倍より高くである。
