| 起源の場所 | 中国 |
| ブランド名 | HOLD-ONE |
| 証明 | CE/IEC/KEMA/VDE |

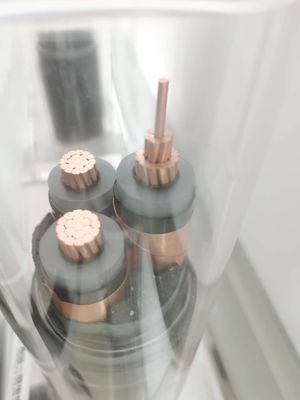

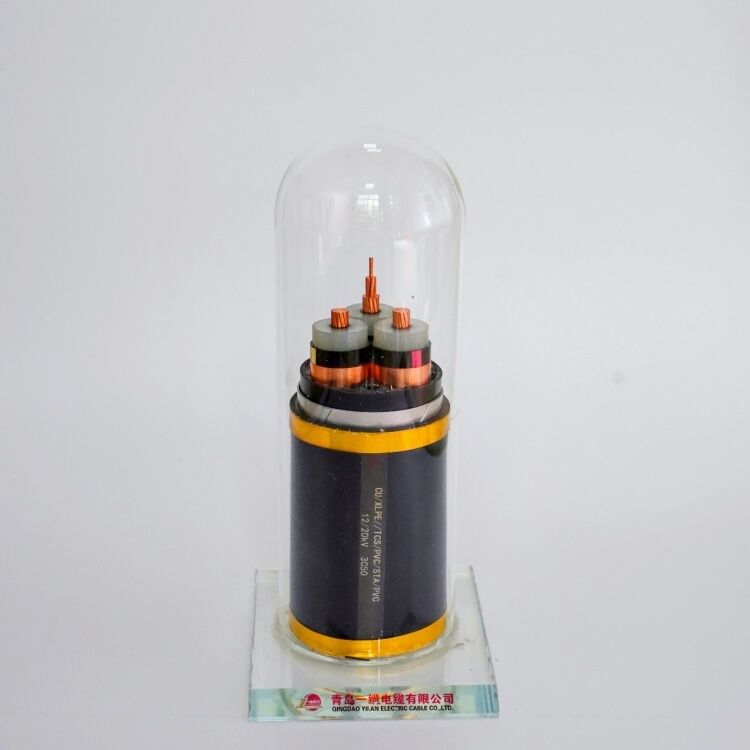

UHV XLPE絶縁ケーブル
XLPE絶縁ケーブル
XLPE の基本材料はポリエチレンであり、有機過酸化物の架橋反応により化学的に架橋ポリエチレン (XLPE) に変換されます。ポリエチレンの架橋方法は 1950 年代に米国で開発され、それ以来、より高い電圧に適用できるように開発が続けられています。ますます高電圧の要求が高まっており、500kV XLPEケーブルが商品化されています。
物理的および電気的特性
| コア数× | 絶縁 | シース | 外径直径 | 重さ | 定格電流 空気中30℃ | 定格電流 埋設20℃ | |
| クロスセック。 | 厚さ | 厚さ | 約。 | 約。 | |||
| 公称 | |||||||
| 段階 | 中性 | 価値 | |||||
| mm² | mm | mm | mm | mm | kg / km | あ | あ |
| 3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475年 | 139 |
164 |
導体の種類
現在、XLPE 導体の主な材料は銅 (Cu) とアルミニウム (Al) です。
(1) 銅(Cu)
銅（Cu）導体は、優れた電気特性、加工性、経済性を備えています。したがって、ほとんどの地下導体材料に使用されています。電解銅の純度は99.96%～99.86%に達する必要があることに注意してください。
(2) アルミニウム(Al)
アルミニウムは銅に比べて約3分の1の軽さのため、取り扱いが容易です。導電率は銅の約3分の2ですが、より経済的です。これらの特性により、Al は銅に次いで最も広く使用されている材料です。
XLPEの利点
プラスチック絶縁材料は、絶縁性に優れ、配線、接続、メンテナンスが容易な利点があり、先進国で広く使用されています。架橋技術の発展により、XLPE 絶縁ケーブルはより高い電圧に適用できるようになりました。最近、XLPE ケーブルが OF ケーブルに完全に取って代わりました。 XLPE の利点は、軽量、熱特性、配線コスト、材料コストの低さです。
