| 起源の場所 | 中国 |
| ブランド名 | HOLD-ONE |
| 証明 | CE/IEC/KEMA/VDE |

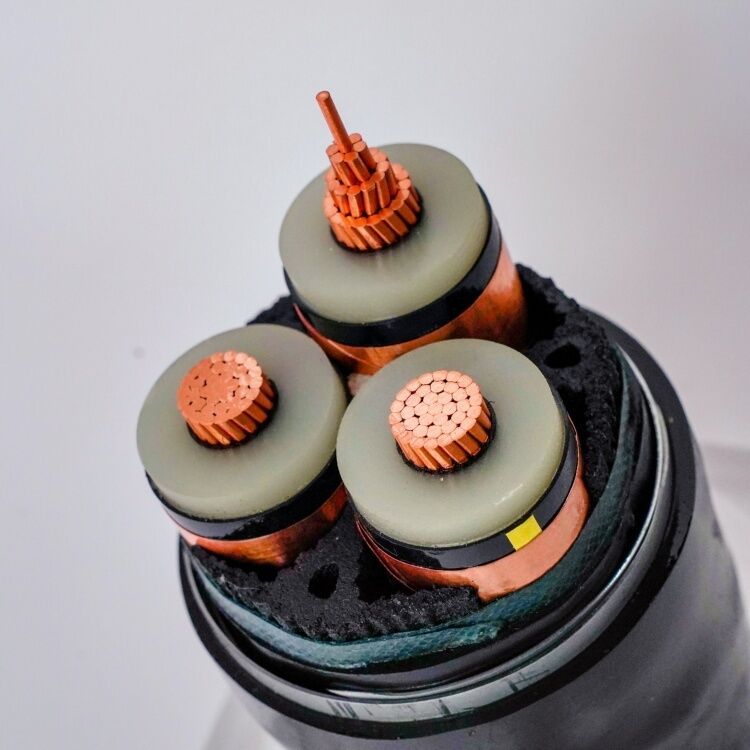

IEC 60502-1 に準拠する600/1000V,XLPE隔熱ケーブル
適用分野
これらのケーブルは低電圧装置の電源供給に使用され,屋内と屋外,ケーブル管,地下,電源および交換ステーションに設置するのに適しています.地域エネルギー流通機械的な損傷のない工業施設.
指揮者
導体は,IEC 60228レベル1または2に従って普通または金属で覆われた熱化銅または普通アルミニウムまたはアルミニウム合金,またはクラス5の普通または金属で覆われた銅でなければならない.
断熱装置
XLPEの材料と厚さは,IEC 60502またはBS 5467の要件を満たし,90°Cで連続動作に適しています.
物理的および電気的特性
| 核数 x | 断熱装置 | 蓋 | 外部 Ø | 体重 | 空気中の電流値 30°C | 流量 20°C に埋まっている | |
| クロス秒 | 厚さ | 厚さ | 約 | 約 | |||
| 定額 | |||||||
| 段階 | 中性 | 価値 | |||||
| mm2 | mm | mm | mm | mm | kg / km | A について | A について |
| 3×4+1×2です.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
組み立て/内蓋
内蓋は絞り切ったり粉砕したりできます.丸いコアを持つケーブルは,5コア以上のケーブルを除きます.カーネルの間の隙間が実質的に埋められた場合にのみ,重なり合う内側の覆いを使用することが許される.. 押し出された内側カバー層を塗る前に,適切な接着剤を使用することが許されます. 材料は隔熱材料と互換的である必要があります.内層の覆いと詰め層に使用される材料は,ケーブルの作業温度に適し,隔熱材料と互換性がある必要があります.ハロゲンのないケーブルでは,内層の覆い層と充填層もハロゲンのない化合物でなければならない.
装甲
IEC 60502-1 によると,アルミ/電熱鋼/鋼線は,内蓋に螺旋回りして,また,要求に応じて,アルミ/鋼テープと銅/缶詰の銅ワイヤも製造できます..
外殻
外層は,ST1/ST2型エクストルーデッドPVC,ST3/ST7型ポリエチレン,ハロゲンフリー化合物ST8,ポリクロロプレン,IEC 60502-1 に準拠する塩素硫酸ポリエチレンまたは類似ポリマーSE1型もご要望で利用できます.
ケーブル蓋の火力性能
IEC 60332-3-22,IEC 60332-3-23およびIEC 60332-3-24の炎阻害性試験要件を満たすために,ケーブルには特殊な炎阻害性PVCジャケットが装備できる.そしてハロゲンのない材料は,IEC60754-1 / 2とIEC60684 -2に適合しています..
