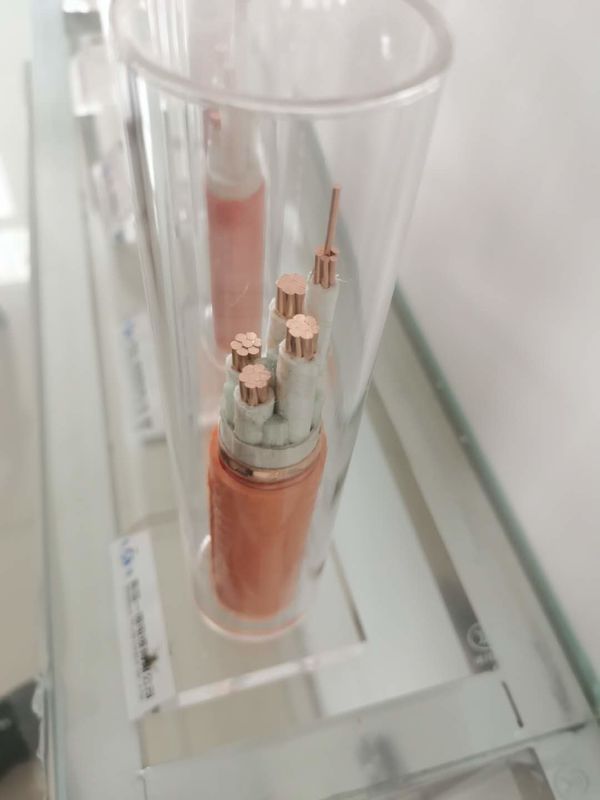

1kV LSZH ミネラル絶縁ワイヤ マルチコア Mi 加熱ケーブル
ミネラル絶縁ワイヤは、0.6/1KV 電圧以下の送電に適しており、連続動作温度は 250 ℃、電源供給は 950 ～ 1000 ℃ で 3 時間です。
ミネラル絶縁電線特徴
(1)防火。BBTRZ ケーブルはマイカ テープと押し出し複合絶縁材を使用し、耐火材料を使用しています。
モルタルの断熱と防火、新素材製品は BS 6387 標準 C レベル テストに 950℃ の炎の下で 80 分間合格し、電気的故障はありません。水15分浸漬後15分 W650℃火炎 故障なし 950でb級試験 ℃火炎下15分以内故障なし。
(2) 柔軟。BBTRZ ケーブルの導体は銅の撚り線でできており、絶縁層はマイカ テープと押し出し複合材料でできています。断熱・耐火材として耐火粘土を使用し、シース材にはハロゲンフリー・低発煙の難燃材を使用しています。製品はより柔軟です。
(3) 環境保護。BBTRZ ケーブルの燃焼透過率は 80% (標準は 60%) を超えており、低煙の要件を満たしています。ケーブルの絶縁体とシースの材料は無機化合物であるため、通常の PVC 材料はありません。そのため、火災条件下でも酸性ガスの発生がなく、ハロゲンも発生しません。
(4) セキュリティ。炎の中で電力を供給し、消火設備を始動させ、火災による損失を減らし、個人の安全のために特に信頼できます。
(5) 長寿命。無機絶縁材料は高温に耐えることができ、劣化しにくく、耐用年数は有機絶縁ケーブルの何倍にもなります。
| 公称 クロス セクション |
アウター 直径 約。 |
ケーブルの重量 | 電圧降下 | ミニ 曲げ 半径 |
|
| 単相 | 3相 | ||||
| mm2 | んん | キロ/キロ | V/A.km | V/A.km | んん |
| 3×1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3×2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3×4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3×6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
| 3×10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3×16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
| 3×25 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
| 3×35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
| 3×50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
| 3×70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
| 3×95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
| 3×120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
アプリケーション
(1) 各種建物の消防システム。
(2) 高層ビル、オフィスビル、ホテル、大型ショッピングセンター、展示場、博物館、図書館、病院、スタジアム、空港など
(3) 鋼鉄、製錬、ガラスおよび他の研修会のような高温分野。
(4) 石油、化学、製薬、原子力エネルギー、軍事企業などの可燃性および爆発性の分野。
(5) 船舶、航空、航空宇宙、衛星打ち上げ、管制センターなどの国防プロジェクト。
