| ブランド名 | HOLD-ONE |
| モデル番号 | ミネラル絶縁銅被覆ケーブル |
BBTRZ MICC 鉱物絶縁銅被覆ケーブル高温耐性
鉱物絶縁銅被覆ケーブルのクイック詳細
鉱物絶縁銅シースケーブルのパラメータ
| 公称 クロス セクション |
アウター 直径 約。 |
ケーブルの重量約 | 電圧降下 | ミニ 曲げ 半径 |
|
| 単相 | 三相 | ||||
| mm2 | mm | kg/km | V/A.km | V/A.km | mm |
| 3×1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3×2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3×4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3×6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
| 3×10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3×16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
| 3×25 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
| 3×35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
| 3×50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
| 3×70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
| 3×95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
| 3×120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |

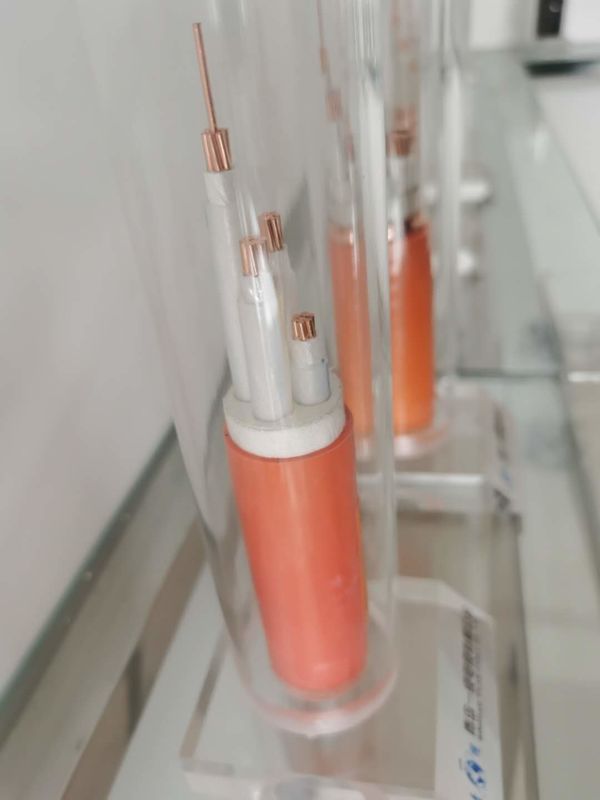

MICC 鉱物絶縁ケーブル – 材料構造
• 融点 1083 ℃の連続シームレス銅管で構成される外側シース
・融点2800℃の酸化マグネシウム絶縁材。
• 融点 1083 ℃の 99.9% 電解銅導体
アドバンテージ
• 柔軟
• 機械的に優れている
• 耐火性
• 防水
• 防爆
• 耐放射線性
• 軽量化
• 低温でも動作可能
マイニングケーブルの利点
1.耐食性、有機絶縁耐火性はプラスチックチューブまたはチューブまたは鉄チューブを必要とする場合があり、プラスチックチューブは劣化しやすく、鉄チューブは錆びたり腐食しやすいですが、耐火ケーブルは銅シースを備えており、チューブは不要であり、さらに銅シースは良好な耐食性を持っています。
2. 情報線と制御線を同じ垂直シャフトに配線する場合、耐火ケーブルは銅シースでシールドされているため、単一線と制御線またはケーブルに干渉せず、電磁干渉がありません。
3. 通常、炎の中にある装置を消火すると、火災による被害が軽減されます。通常、炎の中にある装置を消火すると、火災による被害が軽減されます。さらに、その銅シースは一種の良導体であり、最良の接地PEワイヤであり、ケーブル全体をカバーしており、寿命は最大100年であるため、作業者の安全にとっても信頼できます。
4. 無機絶縁材料の長寿命、耐高温性、耐劣化性。その耐用年数は有機絶縁ケーブルの数倍であり、通常の使用条件下では、その耐用年数は建物の耐用年数と同じくらい長くなります。
当社は、LSF (Low Smoke & Fume) 外装カバーの全製品を提供しています。
壁またはケーブル トレイ プレートの表面にケーブルが配線されている場合の識別目的に使用されます。通常は防火のための赤色、または標準的なオレンジ色です。ご要望に応じて他の色も提供できます。
