工業用建物の 450/750V の耐火性の鉱物によって絶縁されるケーブル
ミネラル絶縁ケーブルは、産業用建物、市民用建物の送電線、および消防用の配電線での使用に適しています。
緊急システム。

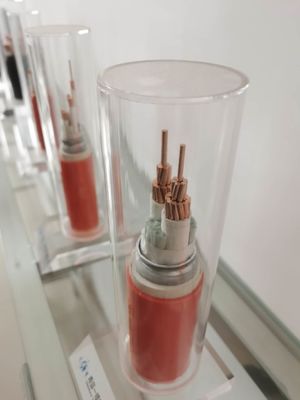

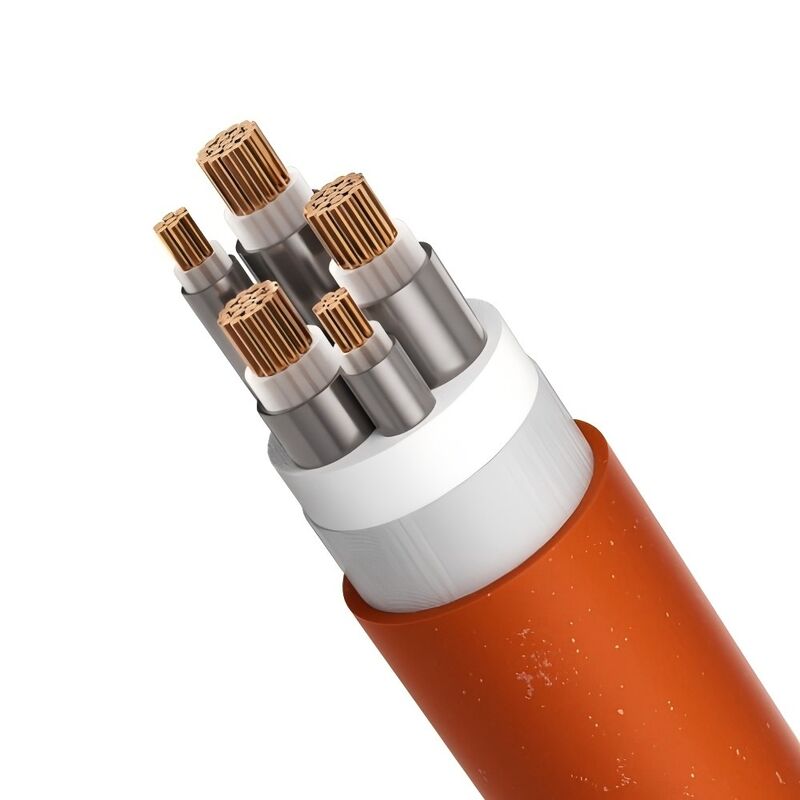

可とう耐火ケーブルの構造
1. ケーブルのコンダクター: それは好ましい曲げ特性のより線の銅線から成っています
2. 絶縁層：耐熱性無機絶縁材料を採用
3. 銅シース: 特別な機械加工による銅素材で、曲げ特性が良好です。PEワイヤーとして使用。
4. 外皮: それはよい腐食防止の低煙の非毒性のプラスチック材料から成っています。
無機絶縁ケーブルのパラメータ
| 公称 クロス セクション |
アウター 直径 約。 |
ケーブルの重量 | 電圧降下 | ミニ 曲げ 半径 |
|
| 単相 | 3相 | ||||
| mm2 | んん | キロ/キロ | V/A.km | V/A.km | んん |
| 3×1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3×2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3×4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3×6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
| 3×10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3×16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
| 3×25 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
| 3×35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
| 3×50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
| 3×70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
| 3×95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
| 3×120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
可とう耐火ケーブルの型式
YTTW
Y：系列 記号
T:クーパーコンダクター
T：銅シース
W：無機絶縁
国家規格、耐火ワイヤーおよびケーブルによると: GB12666 によると、耐火試験方法の特性テスト。6 クラス A、火炎温度 950℃で燃焼 相間および相と外皮間に 750V の電圧を印加し、90 分間故障することなく耐えることができる必要があります。
クラス B、炎の温度が 750 ～ 800 ° C の火の中で、相と相の間、および相とシースの間に 750 V の電圧を印加し、故障することなく 90 分間耐えることができる必要があります。
2. BS6378 によると、フレキシブル耐火ケーブルは次の要件を満たしています。
クラスA 650℃ 3h
クラスB 750℃ 3h
クラスC 950℃ 3h
クラスS 950℃ 20分
1. 優れた耐火性、耐火性評価は、国家規格 GB1266.6: カテゴリ A 950 ℃ 90 分を満たすだけでなく、英国規格 BS 187-1994 にも適合: クラス A 650℃ 3h: クラス B 750℃ 3h ;クラス C 950 ℃ 3h 一方、水噴霧や機械的衝撃にも耐えることができます。
2. 長い連続長: 単心または多心ケーブルにもかかわらず、長さは電源の長さの要求を満たすことができ、各ケーブルの連続長は 1000 m にもなります。
3. 大きな断面積、単芯ケーブルの断面積は 630 mm2 に達し、多芯ケーブルの断面積は 70 mm2 に達します。
4.柔軟性の特性、ケーブルは曲げ半径6-10Dのケーブルリールに巻くことができます（Dはケーブルの外径です）：
5.燃焼時に無煙無毒性、無機材料（不燃性材料）を断熱材に採用し、燃焼時に有害なガスや二次ガスを生成しません
汚染; 環境保護製品です。
6.高い過負荷容量、ケーブルは電流容量が高いだけでなく、大きな過負荷容量もあります。配線要件によると、ケーブルが触れたり、可燃性の建材と接触したりしない場合、ケーブルの表面温度は通常 70 ℃ ですが、ケーブル シースの温度は 105 ℃ まで上げることができます。過負荷に遭遇すると、耐火ケーブルの長期使用温度は 250 ℃ に達することがあります。
7.耐食性、有機絶縁耐火性にはプラスチックチューブまたはチューブまたは鉄チューブが必要な場合があります.プラスチックチューブは劣化しやすく、鉄チューブは錆びたり腐食したりしやすいですが、耐火ケーブルは銅シースであり、チューブが必要です-また、銅シースは耐食性に優れています。
8. 情報線と制御線を同じ垂直軸に配線する場合、銅のシースのシールドにより、耐火ケーブルが単線と制御線またはケーブルに干渉しないため、電磁干渉がありません。
9. 炎の中で装置を通常に点火すると、火災による損傷が軽減されます。通常、炎の中で装置を消火すると、火災による損傷が減少します。その上、その銅シースは一種の良導体であり、最高のアース付き PE ワイヤであり、ケーブル全体をカバーし、最大 100 年の寿命があるため、人員の安全性に信頼性があります。
10.無機絶縁材料の長寿命、耐高温性、耐劣化性 その耐用年数は有機絶縁ケーブルの何倍もあり、通常の作業条件下では、その耐用年数は建物の寿命と同じくらい長くなる可能性があります。
11. 可とう耐火ケーブルの運搬・梱包は、敷設金具も含めて一般ケーブルとほぼ同様に簡便です。
12. 高度な製造プロセスと簡単な設置による有利な経済効率 フレキシブル耐火ケーブルの総コストは、同じ条件下での無機絶縁ケーブルのコストよりもはるかに低くなります。
