| MOQ: | 100M |
| standard packaging: | 木製ドラム |
| Delivery period: | 沈殿物を受け取った後 7 日 |
| payment method: | L/C、T/T |

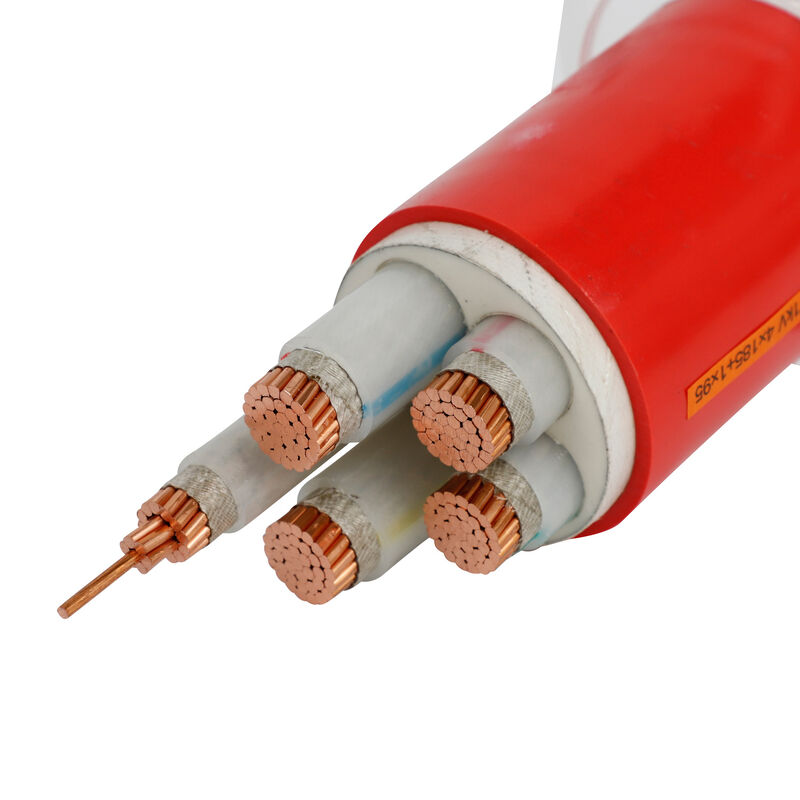

3 X 1.5 Mm2 3 X 150 Mm2 無機絶縁電力ケーブル Micc ケーブル
ミネラル絶縁電力ケーブルは、大規模な建物、鉄道輸送、病院、ショッピング モール、娯楽施設、データ センター、その他の重要な場所の配電回路で使用されます。
無機絶縁電力ケーブルの構造
1. ケーブルのコンダクター: それは好ましい曲げ特性のより線の銅線から成っています
2. 絶縁層：耐熱性無機絶縁材料を採用
3. 銅シース: 特別な機械加工による銅素材で、曲げ特性が良好です。PEワイヤーとして使用。
4. 外皮: それはよい腐食防止の低煙の非毒性のプラスチック材料から成っています。
| 公称 クロス セクション |
アウター 直径 約。 |
ケーブルの重量 | 電圧降下 | ミニ 曲げ 半径 |
|
| 単相 | 3相 | ||||
| mm2 | んん | キロ/キロ | V/A.km | V/A.km | んん |
| 3×1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3×2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3×4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3×6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
| 3×10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3×16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
| 3×25 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
| 3×35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
| 3×50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
| 3×70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
| 3×95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
| 3×120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
| 3×150 | 45.5 | 5,284.9 | 0.36 | 0.313 | 682.5 |
国家規格、耐火ワイヤーおよびケーブルによると: GB12666 によると、耐火試験方法の特性テスト。6 クラス A、火炎温度 950℃で燃焼 相間および相と外皮間に 750V の電圧を印加し、90 分間故障することなく耐えることができる必要があります。
クラス B、炎の温度が 750 ～ 800 ° C の火の中で、相と相の間、および相とシースの間に 750 V の電圧を印加し、故障することなく 90 分間耐えることができる必要があります。
BS6378 によると、フレキシブル耐火ケーブルは次の要件を満たしています。
クラスA 650℃ 3h
クラスB 750℃ 3h
クラスC 950℃ 3h
クラスS 950℃ 20分
定格電圧：0.6/1kV
定格使用電圧：軽負荷500V、重負荷750V。
定格電流: シングルコア 25-1800 A;マルチコア 16-500A
絶縁抵抗: 1 km あたりの絶縁抵抗≧ 1000MΩ。ケーブル長が 100m 未満の場合、絶縁抵抗は 10000 MΩ 以上
|
|
