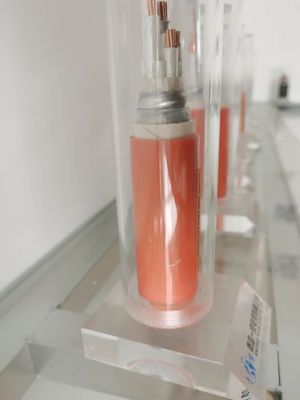

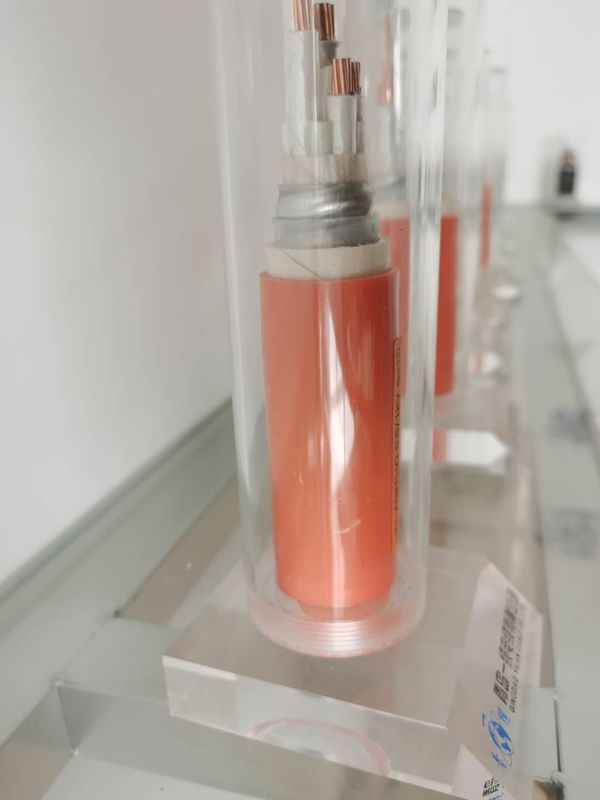

熱電対と接続するポリ塩化ビニールの裸の銅ミネラル絶縁ケーブル
序章
高い動作温度
250 °C までの連続動作温度、および銅の融点 1083 °C に到達するまでの短時間。
固有の防炎バリア
不燃性のジャケットを使用することで、高度に圧縮された断熱材が蒸気、ガス、炎の拡散を防ぎます。
高い機械的強度
非常に強く、ねじれ、曲げ、平坦化などのかなりの応力に耐えることができます。
フレキシブル
完全にアニールされ、非常に可鍛性があり、既存の配線ルートや不規則な形状に追従する操作が簡単です。
非経年、継続的な全体接地、小径
onductor: 座礁した熊の銅
断熱材（一層目）：マイカテープ、難燃剤
断熱材 (第 2 層): ハロゲンフリー架橋ポリエチレン (XLPE)
バインダーテープ：グラスファイバーテープ
フィラー: ガラスヤーン
コアのラッピング: 防炎用のガラス繊維テープ
インナーシース：酸素バリア層
シース: ハロゲンフリーの熱可塑性ポリオレフィン
使用温度：90℃
最大。導体温度：125℃
短絡温度: 250°C
耐熱ミネラル絶縁銅シースケーブル
| 公称 クロス セクション |
アウター 直径 約。 |
ケーブルの重量 | 電圧降下 | ミニ 曲げ 半径 |
|
| 単相 | 3相 | ||||
| mm2 | んん | キロ/キロ | V/A.km | V/A.km | んん |
| 3×1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3×2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3×4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3×6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
| 3×10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3×16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
| 3×25 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
| 3×35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
| 3×50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
| 3×70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
| 3×95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
| 3×120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
| 3×150 | 45.5 | 5,284.9 | 0.36 | 0.313 | 682.5 |
| 3×185 | 49.6 | 6,521.5 | 0.30 | 0.265 | 744.0 |
| 3×240 | 55.5 | 8,378.5 | 0.26 | 0.222 | 832.5 |
| 3×300 | 62.0 | 1,0309.3 | 0.23 | 0.197 | 930.0 |
